Bas en Inconel, revêtement en tissu céramique, noyau en céramique, joint en forme de têtard

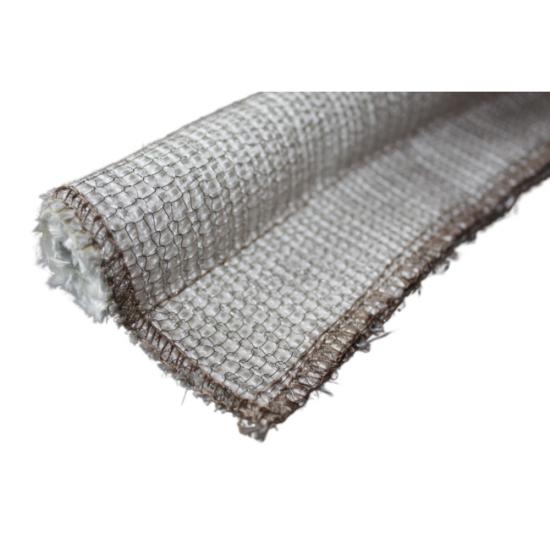

LeBas en Inconel, revêtement en tissu céramique, noyau en céramique, joint en forme de têtardCe joint d'étanchéité haute température est conçu pour les équipements industriels exposés à une chaleur intense, à des compressions répétées et à l'usure mécanique. Sa structure multicouche associe une armature en fil d'Inconel, un revêtement en tissu céramique et un noyau céramique pour former un joint renforcé de type « têtard », idéal pour les applications d'étanchéité thermique exigeantes.

La gaine extérieure en Inconel assure une protection mécanique supplémentaire à la surface du tissu céramique, tandis que ce dernier forme une barrière textile thermorésistante autour du noyau céramique. Le renflement arrondi crée l'étanchéité primaire par compression et l'extrémité rapportée permet une fixation pratique sur portes, panneaux, cadres et équipements thermiques.

BSTFLEX fabrique cecijoint en Inconel en forme de têtarden dimensions et configurations spécifiques à l'application pour les portes de four, les fours industriels, les fours de cuisson, les équipements de traitement thermique, les systèmes réfractaires et autres enceintes à haute température.

Construction multicouche pour une étanchéité thermique exigeante

Contrairement à un joint textile classique, ce joint renforcé en forme de têtard utilise plusieurs couches de matériaux pour répondre à différentes exigences de fonctionnement. Chaque composant remplit une fonction spécifique au sein de l'ensemble d'étanchéité final.

Pourquoi utiliser un bas en Inconel ?

Le renfort en fil d'Inconel est la caractéristique distinctive de ce joint en forme de têtard haute température. Il forme une maille métallique protectrice autour de la structure en tissu céramique, permettant au joint de résister aux chocs et à l'abrasion de surface pouvant survenir lors de l'installation, de l'ouverture et de la fermeture de la porte, de la maintenance ou des cycles thermiques répétés.

Cette construction renforcée est particulièrement utile lorsqu'un joint textile céramique exposé classique risque d'être soumis à des frottements ou à un contact physique avec des composants métalliques adjacents. Le manchon offre une couche de protection supplémentaire sans altérer la fonction d'étanchéité flexible du noyau céramique.

L'alliage Inconel exact, le diamètre du fil, la construction du maillage et la densité de stockage peuvent être sélectionnés en fonction des performances thermiques et mécaniques requises du joint fini.

Revêtement en tissu céramique

Le revêtement en tissu céramique entoure le noyau céramique et constitue la principale barrière textile entre la structure d'étanchéité interne et l'environnement d'utilisation. Le tissu céramique est adapté aux applications à haute température pour lesquelles les tissus organiques classiques ne conviennent pas.

La conception du tissu permet également au joint fini de conserver une flexibilité suffisante pour une installation autour des périmètres de portes, des ouvertures d'accès, des cadres courbes et autres géométries irrégulières. Le choix du matériau peut être adapté en fonction de l'exposition à la température, des exigences de flexibilité, des conditions mécaniques et de la conception de l'équipement.

Structure d'étanchéité à noyau céramique

Le noyau en céramique forme le bulbe arrondi du joint en forme de têtard. Lorsque la porte ou le panneau de l'équipement se ferme, le bulbe est comprimé contre la surface de contact afin de créer l'étanchéité nécessaire autour de l'ouverture.

Le noyau en céramique assure la structure et le profil nécessaires à la compression tout en conservant une étanchéité interne non métallique. Le diamètre, la densité et la construction du noyau peuvent être choisis en fonction de l'espace d'étanchéité disponible et des caractéristiques de compression souhaitées.

Comment le joint Inconel Tadpole assure l'étanchéité

Le joint est installé de manière à ce que le bulbe soit positionné le long du périmètre d'étanchéité et que son extrémité soit fixée à la porte, au cadre, au panneau ou à la structure de retenue. Lors de la fermeture de l'équipement, le bulbe est comprimé entre les surfaces de contact.

Le profil arrondi permet de répartir la compression sur toute la zone d'étanchéité plutôt que de concentrer la charge sur une bande plate étroite. De ce fait, cette conception convient aux équipements où les surfaces de contact subissent de légères variations d'alignement, une dilatation thermique ou des ouvertures et fermetures répétées.

1. Positionnez l'ampoule le long du périmètre d'étanchéité requis.
2. Alignez la queue de montage avec la surface de fixation désignée.
3. Fixez la queue en utilisant la méthode de fixation ou de retenue spécifiée.
4. Fermez la porte ou le panneau correspondant pour établir une compression sur l'ampoule.
5. Vérifiez que le joint n'est pas excessivement comprimé ou soumis à une restriction mécanique.

Avantages en matière de performance

• Construction renforcée pour les environnements à haute température exigeants
• Le manchon en fil d'Inconel ajoute une protection mécanique à la surface extérieure
• Le revêtement en tissu céramique constitue une barrière textile résistante à la chaleur.
• Le noyau en céramique crée un bulbe d'étanchéité flexible et compressible
• Adapté aux cycles thermiques répétés lorsqu'il est correctement spécifié
• Peut s'adapter aux chemins d'étanchéité courbes et spécifiques à l'application.
• Utile lorsque la résistance thermique et la protection contre l'abrasion sont toutes deux requises.
• Disponible avec des dimensions d'ampoule et de queue personnalisées
• Convient aux programmes de production et de remplacement de joints OEM

Applications

La construction renforcée rend celaBas en Inconel joint têtardConvient aux équipements thermiques où le joint peut être exposé à la fois à des températures élevées et à l'usure physique.

• portes de four industriel
• enceintes de four de traitement thermique
• portes et panneaux d'accès pour fours industriels
• Portes du four et ouvertures d'inspection
• équipement de traitement thermique
• Équipements à revêtement réfractaire
• chambres à haute température
• enceintes pour équipements de combustion
• Fours de séchage et de maturation
• équipement de fabrication du verre
• équipements de traitement du papier et de la pâte à papier
• Systèmes d'étanchéité thermique OEM personnalisés

Étanchéité de la porte du four

Les portes de four sont soumises à d'importantes variations de température, à la dilatation thermique, aux mouvements mécaniques et à des compressions répétées. Le joint d'étanchéité placé sur le périmètre de la porte doit conserver son étanchéité tout en résistant aux contraintes physiques liées à l'ouverture et à la fermeture de l'appareil.

Le manchon en Inconel protège le revêtement en tissu céramique des dommages mécaniques, tandis que le noyau en céramique assure la compressibilité du bulbe. Cette combinaison rend le joint adapté aux portes de four où un joint textile standard de type « têtard » nécessiterait un renforcement de surface supplémentaire.

Applications des fours et séchoirs industriels

Les fours industriels utilisent fréquemment des joints d'étanchéité périphériques autour des portes, des panneaux amovibles, des trappes de visite et des ouvertures d'accès. La géométrie du joint peut être adaptée au périmètre de l'équipement, avec des sections droites ou des sections profilées spécifiques à l'application.

Pour les équipements thermiques de grande taille, le joint peut être fourni selon un plan technique ou une longueur de périmètre spécifiée. La conception des angles et les méthodes d'assemblage peuvent être prises en compte lors de la production afin de proposer une solution d'installation adaptée.

Options de joints en Inconel Tadpole personnalisées

BSTFLEX peut personnaliser la conception du joint en fonction des dimensions physiques et des conditions de fonctionnement de l'application. La configuration appropriée dépend de l'espace d'étanchéité, des exigences de compression, de la température, des contraintes mécaniques, du mode de pose et de l'espace disponible.

Données techniques

Les performances thermiques doivent être évaluées en fonction de la structure complète du joint et non d'un seul matériau. La température de fonctionnement continue, la température maximale, les cycles thermiques, l'atmosphère, l'exposition directe à une flamme, la compression, les mouvements mécaniques et l'abrasion de surface peuvent tous affecter la durée de vie.

Joint en Inconel Tadpole vs joint en céramique standard

Les deux constructions utilisent un noyau en céramique et des composants textiles en céramique, mais l'ajout d'une gaine en Inconel modifie les caractéristiques mécaniques du joint fini.

Joint Tadpole, joint d'étanchéité Tadpole et ruban adhésif pour joint Tadpole

On peut décrire la même conception générale d'étanchéité à bulbe et à queue comme unejoint en forme de têtard,phoque têtard,ruban de têtard, ouruban d'étanchéité pour têtardselon le fournisseur, le secteur d'activité ou l'application.

Pour les besoins d'ingénierie et d'achat, les facteurs importants sont le profil, l'âme, le matériau de revêtement, le renforcement, le mode de fixation et les conditions de fonctionnement. BSTFLEX peut fabriquer le produit conformément à la terminologie et aux spécifications utilisées dans les plans du client et la documentation technique de l'équipement.

Comment choisir un phoque têtard en Inconel

Le choix d'un joint d'étanchéité haute température adapté ne se limite pas à la seule température maximale supportée par le matériau. Le joint fini doit correspondre aux caractéristiques mécaniques et dimensionnelles de l'équipement.

1. Mesurer l'espace d'étanchéité :Déterminez l'espace disponible avant et après la fermeture de la porte ou du panneau.
2. Sélectionnez le diamètre de l'ampoule :L'ampoule doit assurer la compression requise sans déformation excessive.
3. Vérifier l'état de la surface :Identifiez la présence de frottements, d'abrasions, de vibrations ou de mouvements répétés.
4. Précisez l'exposition thermique :Tenir compte de la température de fonctionnement normale, de la température maximale, des cycles thermiques et de l'atmosphère.
5. Définir la méthode de montage :Confirmez comment le tuyau sera fixé à la porte, au cadre ou au panneau.
6. Choisissez le renforcement :Le port d'une chaussette en Inconel peut être envisagé lorsqu'une protection de surface supplémentaire est nécessaire.

Joints de rechange et joints d'origine Tadpole

BSTFLEX fournit des joints en forme de têtard sur mesure pour les équipements neufs et les remplacements. Si le joint d'origine n'est plus disponible, un joint de remplacement peut être fabriqué à partir de dimensions, de schémas, de photographies avec mesures ou d'un échantillon physique.

Pour les projets OEM, le profil du joint peut être intégré à la conception de l'équipement dès le départ. Pour les applications de maintenance, l'accent peut être mis sur la correspondance avec l'espace d'étanchéité existant, le mode de montage et les caractéristiques de compression.

Foire aux questions

Qu'est-ce qu'un joint en forme de têtard pour bas en Inconel ?

Un joint en forme de têtard renforcé par une armature en Inconel est un joint haute température à bulbe et queue renforcé par une armature en fil d'Inconel. Dans cette conception, l'armature en Inconel entoure un noyau en céramique recouvert de tissu céramique, assurant ainsi l'étanchéité thermique et une protection mécanique supplémentaire.

Pourquoi utilise-t-on de l'Inconel pour un joint en forme de têtard ?

Le calage en Inconel offre une résistance accrue à l'usure mécanique et à l'abrasion de surface. Il est particulièrement utile lorsque le joint est susceptible de frotter contre des composants métalliques ou de subir des manipulations physiques lors du fonctionnement répété des équipements.

Quel est le rôle du noyau en céramique ?

Le noyau en céramique forme le bulbe d'étanchéité arrondi et constitue le corps compressible du joint. Ses dimensions et sa construction influent sur les caractéristiques de compression du joint.

Où peut-on utiliser ce joint en forme de têtard en Inconel ?

Les applications typiques comprennent les portes de four, les fours industriels, les portes de fours de cuisson, les équipements de traitement thermique, les chambres à haute température, les équipements réfractaires, les panneaux d'inspection et autres enceintes thermiques.

Le joint de calandre en Inconel peut-il être personnalisé ?

Oui. BSTFLEX peut personnaliser le diamètre de l'ampoule, les dimensions de la queue, la longueur, la construction du tissu céramique, le noyau céramique, le revêtement en Inconel, la géométrie du profil et la configuration de montage en fonction de l'application.

Pouvez-vous fabriquer un joint de remplacement à partir d'un échantillon ?

Oui. Un échantillon de joint existant, un dessin, une spécification dimensionnelle ou des informations d'application peuvent être utilisés pour développer un joint de remplacement ou une configuration personnalisée équivalente.

À quelle température ce joint en forme de têtard peut-il résister ?

La tenue en température dépend de la composition complète du matériau et de l'environnement d'utilisation. Le tissu céramique, l'âme céramique, le manchon en Inconel, les matériaux de couture, le niveau de compression, l'atmosphère et la durée d'exposition doivent être évalués conjointement pour déterminer la température de service appropriée.

Demander un joint en Inconel Tadpole sur mesure

Si votre équipement nécessite unjoint en Inconel en forme de têtardGrâce à son revêtement en tissu céramique et à son noyau en céramique, BSTFLEX peut développer une configuration d'étanchéité personnalisée en fonction des dimensions et des conditions de fonctionnement de votre équipement.

Lors de votre demande de devis, veuillez indiquer le diamètre requis de l'ampoule, les dimensions de la queue, la longueur du joint, la méthode d'installation, la température de fonctionnement, le type d'équipement et tout dessin ou échantillon disponible.

Contactez BSTFLEX pour obtenir un joint en céramique Inconel sur mesure, de type têtard, destiné aux applications d'étanchéité industrielles à haute température.
