Joint en forme de têtard pour revêtement en tissu céramique et noyau en céramique

LeJoint en forme de têtard pour revêtement en tissu céramique et noyau en céramiqueIl s'agit d'une solution d'étanchéité haute température conçue pour les équipements thermiques où les joints classiques en caoutchouc, en plastique ou en textile standard ne peuvent offrir une résistance thermique suffisante. Elle associe un revêtement extérieur en tissu céramique résistant à la chaleur à un noyau interne en céramique pour créer un profil d'étanchéité flexible pour les portes, les panneaux, les ouvertures d'accès et autres joints haute température.

La conception caractéristique en forme de bulbe et de queue permet de comprimer le joint contre une surface d'appui, tandis que la queue intégrée facilite son installation. Selon la conception de l'équipement, la queue peut être fixée mécaniquement ou intégrée à une rainure de retenue. BSTFLEX fabrique ce joint sur mesure, avec des diamètres, des longueurs, des profils, des structures de noyau et des configurations de fixation adaptés aux applications OEM et de remplacement.

Construction de produits

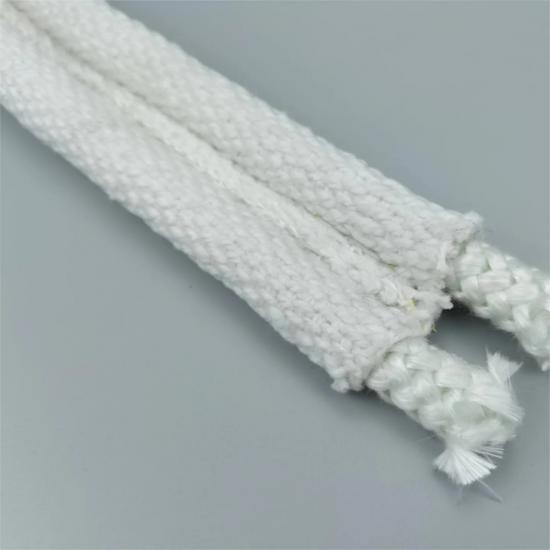

Ce joint en céramique en forme de têtard est conçu comme un ensemble d'étanchéité multicomposants et non comme une simple bande de tissu. Le tissu céramique extérieur protège la structure interne de la chaleur directe, tandis que le noyau en céramique assure la rigidité nécessaire à la formation et au maintien du profil d'étanchéité.

Comment fonctionne le joint en céramique Tadpole

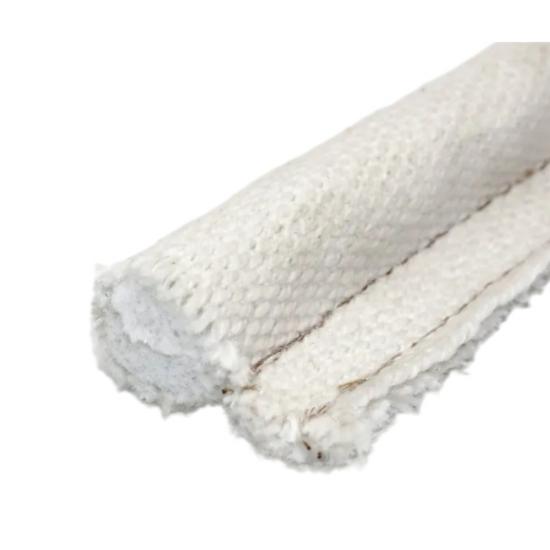

Un joint en forme de têtard utilise une partie d'étanchéité arrondie reliée à une tige de fixation plate ou allongée. Lorsque la porte ou le panneau de l'équipement se ferme, la partie arrondie est comprimée contre la surface de contact. Cette compression contrôlée assure l'étanchéité du joint et limite le passage des gaz chauds, de la chaleur, des poussières et autres fluides de procédé à travers l'ouverture.

Contrairement à un joint plat qui repose principalement sur le contact de surface, le profil bulbeux peut compenser une certaine marge de mouvement et d'irrégularité entre deux pièces s'emboîtant. Cette caractéristique rend ce type de joint particulièrement adapté aux portes thermiques et aux panneaux d'accès soumis à des ouvertures et fermetures fréquentes.

Revêtement en tissu céramique pour scellage à haute température

Le revêtement en tissu céramique est choisi pour les applications où la surface du joint est exposée à des contraintes thermiques importantes. Les structures textiles céramiques conviennent aux environnements exigeants en matière de protection thermique et d'étanchéité et conservent leurs propriétés à des températures bien supérieures à la plage d'utilisation pratique des matériaux de joints organiques classiques.

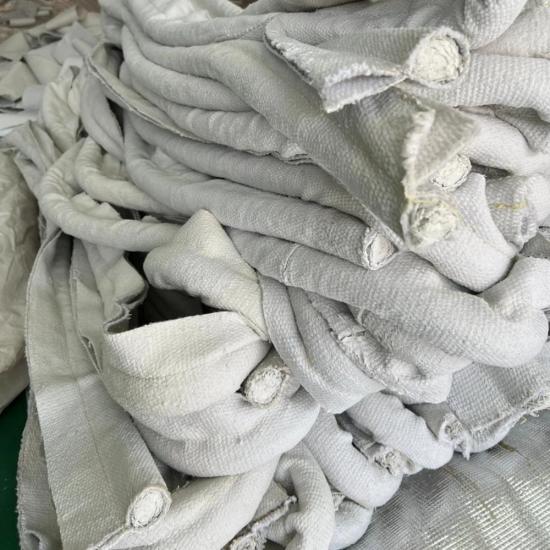

La structure textile offre une flexibilité essentielle lorsque le joint doit épouser la forme d'un cadre de porte courbe, d'un périmètre irrégulier ou d'une surface métallique usinée. Le joint fini peut être produit en longueurs continues, en sections préformées ou en assemblages sur mesure, selon la géométrie de l'équipement.

Noyau céramique pour portes d'équipements thermiques

Le noyau en céramique confère au joint en forme de têtard son profil d'étanchéité arrondi caractéristique. Il assure le volume nécessaire à la compression tout en conservant une structure interne légère et non métallique.

Un noyau céramique peut s'avérer avantageux dans les équipements où le joint doit résister à des températures élevées sans nécessiter l'introduction d'un noyau métallique dans le profil d'étanchéité. La densité, le diamètre, la flexibilité et la construction du noyau peuvent être choisis en fonction des caractéristiques de compression requises et de l'espace disponible pour l'installation.

Principaux avantages

• Conçu pour les environnements de scellage à haute température
• Revêtement extérieur en tissu céramique pour une exposition thermique exigeante
• Le noyau en céramique offre une structure d'étanchéité légère et non métallique
• Le profil bulbeux assure l'étanchéité par compression autour des portes et des panneaux.
• Sa construction flexible permet de suivre les surfaces courbes et irrégulières des équipements.
• Convient pour l'ouverture et la fermeture répétées des portes d'équipements thermiques
• Peut être fabriqué sur mesure en diamètres, longueurs et profils.
• Disponible pour les équipements OEM et les exigences en matière de joints de remplacement
• Convient aux fours industriels, aux étuves, aux fours de cuisson et autres systèmes thermiques

Options de joints en tissu céramique personnalisés pour têtards

Les équipements industriels utilisent rarement un joint universel de taille unique. BSTFLEX fabrique des joints en céramique de type « têtard » adaptés aux dimensions et aux exigences d'installation de l'application.

Applications des joints en céramique en forme de têtard

Les joints d'étanchéité en céramique de type « têtard » sont couramment utilisés dans les équipements industriels où un joint périphérique flexible doit fonctionner à proximité de zones à haute température. Exemples d'applications :

• portes de four industriel
• enceintes de four de traitement thermique
• portes de four industriel
• Portes de four et panneaux d'accès
• équipement de traitement thermique
• portes d'inspection haute température
• panneaux d'accès aux équipements de combustion
• Équipements à revêtement réfractaire
• Systèmes de séchage et de durcissement
• Boîtiers thermiques OEM personnalisés

Joints d'étanchéité des portes de four et de séchoir

Les portes de fours et d'étuves présentent des exigences d'étanchéité particulièrement élevées. Le joint peut être exposé à des températures élevées, à des cycles thermiques répétés, à la compression du mécanisme de fermeture et aux mouvements dus à la dilatation et à la contraction de la structure métallique environnante.

La partie bulbeuse d'un joint céramique en forme de têtard est positionnée le long du périmètre d'étanchéité, tandis que la partie queue est fixée à la porte ou au cadre. À la fermeture de la porte, le bulbe se comprime pour entrer en contact avec la surface opposée. Sa flexibilité permet de compenser les légères variations d'alignement pouvant survenir lors du fonctionnement thermique.

Joint de porte de four industriel

Pour les fours industriels, le joint peut être configuré sur le périmètre d'une porte à charnières, relevable, coulissante ou amovible. Le revêtement en tissu céramique offre une surface textile résistante à la chaleur, tandis que le noyau en céramique maintient la forme du joint.

Pour les projets OEM, BSTFLEX peut travailler à partir de dessins, d'échantillons, de photographies avec dimensions ou de spécifications de joints existantes pour développer un profil correspondant.

Joint d'étanchéité Tadpole, joint d'étanchéité Tadpole et ruban adhésif Tadpole

Différents secteurs industriels et fournisseurs utilisent plusieurs appellations pour ce type de joint flexible haute température.Joint Tadpole,phoque têtard,ruban de têtard, etruban d'étanchéité pour têtardpeut faire référence à des constructions d'étanchéité similaires à bulbe et queue.

La terminologie employée pour un produit donné dépend souvent de son application et de son mode de fixation. Pour les recherches d'approvisionnement et d'ingénierie, BSTFLEX peut fournir des joints en céramique de type « têtard » en utilisant la terminologie figurant dans les plans, les spécifications ou la documentation de maintenance du client.

Informations techniques

La température de fonctionnement réelle doit être évaluée en tenant compte de la durée d'exposition, de l'atmosphère, de la compression, des mouvements mécaniques, du contact direct avec une flamme, du mode d'installation et des matériaux céramiques utilisés pour le joint fini. BSTFLEX peut recommander la conception appropriée après analyse des conditions d'application.

Pourquoi choisir BSTFLEX pour les joints en céramique de type « tapole » ?

BSTFLEX conçoit et fabrique des solutions de protection thermique flexibles et des produits textiles haute température pour applications industrielles. Nos joints en forme de têtard sont personnalisables et peuvent être adaptés aux dimensions spécifiques de chaque application, contrairement aux modèles standards.

Pour les projets de première monte et de remplacement, nous évaluons le diamètre de l'ampoule, les dimensions de la queue, la construction du tissu céramique, les caractéristiques du noyau, la longueur totale, la configuration des angles et la méthode d'installation. Cette approche permet aux ingénieurs de sélectionner un joint adapté à l'équipement, plutôt que d'adapter ce dernier à un joint générique.

Foire aux questions

Qu'est-ce qu'un joint en forme de têtard à noyau céramique et revêtement en tissu céramique ?

Il s'agit d'un joint en forme de têtard haute température, composé d'un revêtement extérieur en tissu céramique et d'un noyau interne en céramique. Sa conception en forme de bulbe et de queue permet à la partie arrondie d'assurer l'étanchéité par compression, tandis que la queue sert de point d'ancrage.

Où sont utilisés les joints en forme de têtard à noyau céramique ?

Ils sont couramment utilisés autour des portes de fours à haute température, des portes de fours industriels, des panneaux d'accès aux fours, des équipements de traitement thermique, des ouvertures d'inspection et autres enceintes thermiques.

Quelle est la différence entre un joint en céramique pour forme de têtard et un joint standard pour forme de têtard ?

La principale différence réside dans les matériaux utilisés. Un joint en céramique de type « têtard » est composé d'un textile et d'une âme en céramique, sélectionnés pour leur résistance aux hautes températures. D'autres joints de ce type peuvent utiliser de la fibre de verre, de la silice, des âmes métalliques ou différents revêtements textiles, selon l'application.

Le joint en céramique en forme de têtard peut-il être personnalisé ?

Oui. La personnalisation peut inclure le diamètre de l'ampoule, la largeur de la queue, la longueur du joint, la construction du noyau, les spécifications du tissu, la géométrie du profil, les coins et la configuration de fixation.

Pouvez-vous fabriquer un phoque têtard de remplacement à partir d'un échantillon existant ?

Oui. Un échantillon de joint existant, un dessin technique, une spécification dimensionnelle ou des informations d'application appropriées peuvent servir de base au développement d'un joint en céramique de remplacement de type « têtard ».

Ce joint est-il adapté à un service continu à haute température ?

L'adéquation du dispositif dépend des matériaux céramiques choisis et des conditions d'utilisation réelles. La température continue, les cycles thermiques, la compression mécanique, l'atmosphère, l'exposition directe à la flamme et les conditions d'installation doivent tous être pris en compte avant de choisir la solution finale.

Demander un joint en céramique sur mesure pour têtard

Si vous avez besoin d'unjoint en tissu céramique en forme de têtardPour un four, une étuve, une enceinte thermique ou tout autre système haute température, veuillez communiquer à BSTFLEX les dimensions et conditions de fonctionnement requises. Nous évaluerons la taille de l'ampoule, la configuration de la queue, le tissu céramique, la construction du noyau et le profil général adaptés à votre application.

Pour une évaluation technique plus rapide, veuillez fournir, le cas échéant, le schéma du joint, les dimensions de l'échantillon existant, la longueur requise, la méthode d'installation, la température de fonctionnement et l'application sur l'équipement.

Contactez BSTFLEX pour une solution de joint en forme de têtard à noyau céramique sur mesure.
