Gaine anti-feu pour la protection des câbles industriels et des conduits : ajustement, cheminement et exposition thermique

Un câble passant à côté d'une machine chaude a besoin de plus qu'une gaine à haute résistance thermique. Le revêtement doit épargner le chemin, laisser les connexions accessibles et fonctionner avec les limites thermiques propres au câble. Une gaine qui survit à l'environnement ne garantit pas que les conducteurs situés en dessous fonctionnent en toute sécurité.

Gaine anti-feu pour câbles et conduits électriques est un revêtement thermique externe. Les constructions en fibre de verre enduite de silicone peuvent être évaluées pour une exposition à des équipements chauds voisins, à des étincelles ou à des projections de métal en fusion spécifiées. Elles ne remplacent pas l'isolation du câble, le système de conduits ou une installation ignifugée approuvée.

Pour les constructeurs de machines et les équipes de maintenance, commencez par marquer la section exposée sur le plan du chemin de câbles. La gamme de gaines anti-feu BSTFLEX offre des formats tubulaires et ouvrables pour examiner cette section sans traiter chaque câble de la machine comme la même application.

Identifiez ce qui se trouvera à l'intérieur de la gaine

Un câble gainé, un faisceau de câbles fini et un conduit contenant plusieurs circuits nécessitent des informations différentes. Spécifiez l'assemblage réel plutôt que de commander un tube de protection uniquement en fonction de la taille du conducteur.

Une taille nominale de conduit n'est pas un substitut fiable à son diamètre extérieur mesuré. De même, le diamètre d'un seul câble ne décrit pas un faisceau complet. Incluez le plus grand raccord le long du chemin d'installation, mais ne faites pas de ce raccord la seule base pour l'ajustement final de la gaine.

Examinez la chaleur pénétrant dans le câble et la chaleur générée à l'intérieur de celui-ci

Le problème externe peut être un chauffage radiant provenant d'une paroi de four, d'un tuyau de processus chaud ou d'un échappement voisin. Examinez d'abord si un réacheminement, une séparation ou une barrière physique peut réduire cette exposition. Définissez ensuite le rôle d'une gaine de protection thermique pour câbles lorsque l'exposition persiste.

Un conducteur électrique sous charge produit également de la chaleur. Son courant admissible dépend de la conception du câble et des conditions d'installation, y compris la température ambiante et la disposition des autres conducteurs sous charge. Un revêtement supplémentaire modifie le chemin par lequel la chaleur quitte l'assemblage.

Demandez au concepteur électricien d'examiner le courant admissible pour l'installation recouverte. Ne transposez pas un courant assigné à l'air libre dans un agencement nouvellement isolé sans vérifier les hypothèses. Selon les charges thermiques externes et internes relatives, une gaine peut aider contre la source extérieure tout en restreignant la libération de la chaleur générée à l'intérieur.

Spécifiez la charge de fonctionnement, la durée d'exposition, la température environnante et la longueur recouverte. Évaluez l'assemblage sous le cycle de service pertinent, et pas seulement lors d'un bref contrôle à vide.

Gardez trois valeurs séparées : la limite de service indiquée de la gaine, la température de fonctionnement admise du câble et la température réellement atteinte dans l'installation. Aucune réduction de température universelle ne peut être déduite de la seule épaisseur de la gaine ou du nom du matériau.

Suivez le chemin de la zone chaude à la connexion

Au niveau de la source de chaleur

Marquez l'endroit où l'exposition commence et se termine. Identifiez le chauffage radiant continu séparément des étincelles ou des goutelettes en fusion occasionnelles. Pour une exposition aux projections, indiquez le matériau du processus, la direction probable et la durée attendue afin que la gaine proposée puisse être évaluée par rapport au danger réel.

Pour un couvercle ouvrable, indiquez la position de la couture et le chevauchement dans le détail de l'installation. Assurez-vous que l'agencement fini conserve sa couverture au niveau des coudes et des supports. N'utilisez pas une gaine pour justifier le contact entre un câble et une surface chaude.

Au niveau d'une section mobile

Un câble de machine peut se déplacer à travers une boucle de service, un porte-câble ou un bras articulé. Examinez le chemin avec l'épaisseur de paroi supplémentaire et les éléments de fixation en place. Confirmez que le revêtement n'encombre pas le porte-câble, ne coince pas un bord et ne transfère pas de force de traction supplémentaire à un connecteur.

La flexibilité lors d'un essai d'ajustement manuel ne constitue pas la preuve d'une durée de vie en flexion spécifiée. Préservez les exigences de cintrage des fabricants de câbles et de conduits et évaluez le mouvement prévu selon la procédure machine approuvée. Ne remplacez pas une gaine par un support de câble requis ou un composant anti-traction.

Au niveau du presse-étoupe, du raccord ou de l'entrée d'armoire

Définissez le point final de la gaine avant de commander les longueurs finies. Maintenez les bagues de verrouillage, les contrôles de connexion, les étiquettes et les points d'inspection accessibles. Un couvercle d'aspect soigné qui empêche le technicien d'atteindre un connecteur n'est pas une solution d'installation complète.

N'introduisez pas une gaine thermique externe à travers un presse-étoupe à moins que cet agencement ne soit approuvé pour le presse-étoupe et le système de câbles. Sinon, le presse-étoupe risque de ne plus agir sur la surface et les dimensions pour lesquelles il a été sélectionné. Conservez les dispositions d'étanchéité, de soulagement de traction et de liaison spécifiées plutôt que d'attendre de la gaine qu'elle les fournisse.

Adaptez la construction du produit au chemin

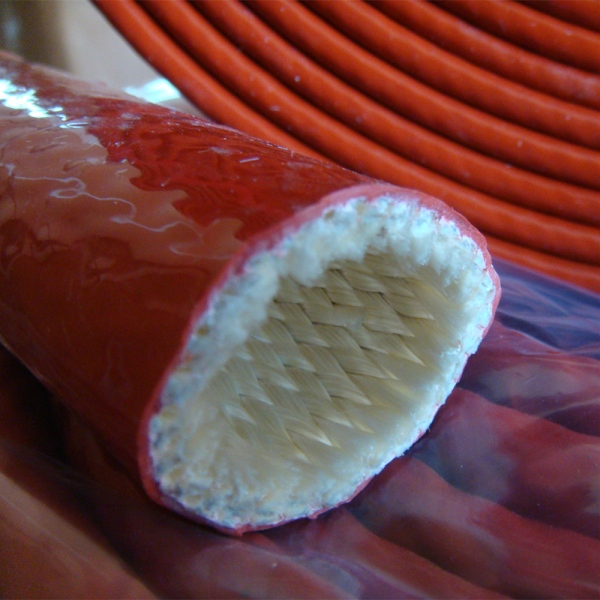

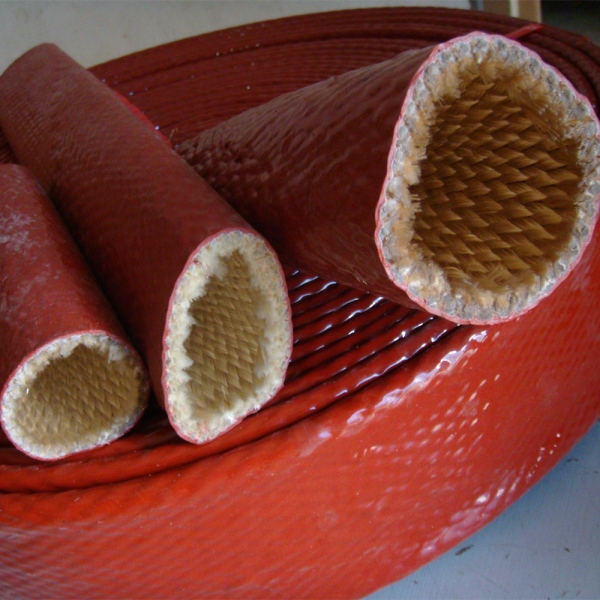

Pour une installation tubulaire, la Gaine ignifuge traitée thermiquement BSTFLEX pour tuyaux et câbles utilise un substrat en fibre de verre tressée traité thermiquement sous un revêtement en caoutchouc de silicone. Incluez cette construction dans l'examen de l'échantillon lorsque le projet spécifie un substrat textile traité thermiquement.

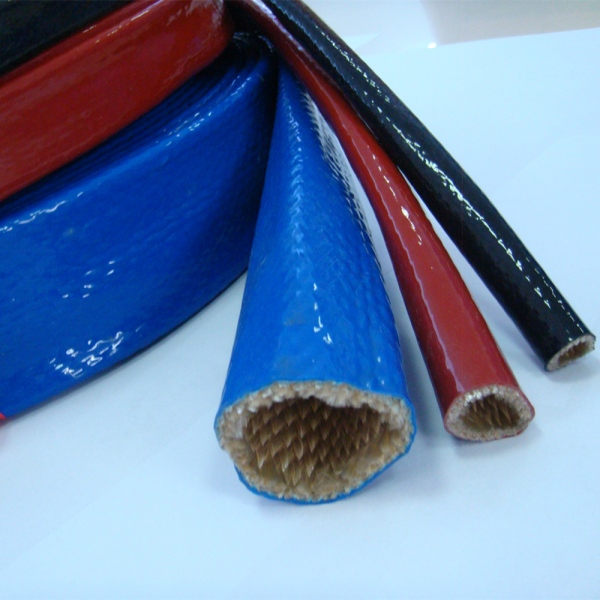

La gaine anti-feu en fibre de verre siliconée tressée EFRS est une autre option tubulaire. Comparez la taille proposée, la construction de la paroi et le chemin d'installation plutôt que de supposer que deux références de catalogue sont interchangeables simplement parce qu'elles ont toutes deux un extérieur en silicone.

Lorsque les connecteurs empêchent l'installation par une extrémité, évaluez une gaine anti-feu à bande auto-agrippante pour câbles existants. La construction BSTFLEX VFRS utilise de la fibre de verre tressée enduite de silicone avec une fermeture auto-agrippante en nylon ignifuge cousue à l'intérieur. Examinez la fermeture, les coutures et le chevauchement dans le cadre de la protection complète, et pas seulement du corps de la gaine.

Demandez les limites de fonctionnement applicables pour la configuration choisie. Un format ouvrable offre un accès pour l'installation et l'inspection ; il n'établit pas, à lui seul, une résistance thermique supérieure ou une qualification électrique.

Exemple : deux chemins de câbles à côté de la même machine

Considérez une installation hypothétique avec un câble de capteur et un câble d'alimentation de moteur passant près de la même enceinte chauffée. Tous deux nécessitent un examen de l'exposition externe, mais un essai de gaine réussi sur l'un n'approuve pas l'autre.

Pour le câble du capteur, examinez les limites de température complètes du conducteur, du connecteur et du côté du capteur, ainsi que la charge électrique réelle et les performances de signal requises. Pour le câble du moteur, incluez son courant de service, son facteur de marche et sa disposition d'installation dans l'évaluation thermique.

Si le câble du moteur passe à l'intérieur d'une gaine flexible, évaluez toute la section de gaine recouverte. N'utilisez pas la température extérieure de la nouvelle gaine comme mesure directe de la température du conducteur. La méthode de mesure et les limites d'acceptation doivent être choisies par l'ingénieur électricien responsable.

Approuvez les deux chemins par rapport à leurs propres exigences, même lorsque le même matériau de gaine convient aux deux.

Gardez le gainage thermique séparé des autres exigences de protection

Isolation électrique et blindage électromagnétique

Une gaine anti-feu en fibre de verre siliconée ne doit pas être considérée comme un remplacement de l'isolation électrique principale ni être utilisée pour réparer une gaine de câble endommagée sans spécification de réparation approuvée. Une classification thermique n'est pas une classification de tension. Ne revendiquez pas de performances de blindage électromagnétique ou de mise à la terre à partir d'une gaine thermique ordinaire sans qualification distincte.

Circuits résistant au feu

Maintenir un circuit opérationnel pendant une exposition définie au feu nécessite des preuves pour le câble concerné ou le système de protection complet et son installation. L'ajout d'une gaine anti-feu ne crée pas automatiquement un assemblage de câbles résistant au feu ni n'établit un temps de fonctionnement dans le feu.

Lorsque la spécification exige cette performance, demandez les preuves du système applicable. Un test de flamme de courte durée sur un matériau de gaine n'est pas un résultat interchangeable.

Traversées de parois et de planchers

La protection thermique des câbles industriels est différente du colmatage coupe-feu d'une traversée à travers un mur ou un plancher résistant au feu. Les produits décrits comme des gaines anti-feu pour câbles sur ce marché peuvent être intumescents ou faire partie d'un système de traversée spécifique.

Ne substituez pas une gaine en fibre de verre enduite de silicone au coupe-feu spécifié. Si le chemin de câbles couvert traverse une barrière résistante, faites examiner le détail de la traversée pour le câble réel, la gaine et le revêtement supplémentaire.

Approuvez l'installation, pas seulement un échantillon de matériau

Commencez l'essai avec un ensemble de câbles ou de conduits identifié en état de marche. Recherchez les dommages causés par la chaleur, les connexions desserrées ou les températures anormales avant d'installer un revêtement externe. Une nouvelle gaine ne doit pas dissimuler un défaut électrique non résolu.

Planifiez la pose et le retrait conformément à la procédure de sécurité électrique du site. Demandez à un personnel qualifié d'isoler les alimentations concernées, de contrôler l'énergie stockée et de vérifier l'état hors tension avant d'effectuer des travaux manuels. Le fait de pouvoir enrouler une gaine autour de câbles connectés ne rend pas l'installation sous tension acceptable.

Enregistrez le produit approuvé, les points de fin de couverture, la position de la couture le cas échéant et les détails de rétention. Vérifiez l'ajustement dans les positions de machine requises, l'accès aux connexions et l'identification. Organisez tout test thermique ou fonctionnel alimenté par la procédure autorisée, avec un personnel protégé contre les risques électriques et liés aux équipements en mouvement.

Utilisez un facteur de marche représentatif et des limites d'acceptation convenues. Enregistrez si une mesure de température se rapporte à la surface de la gaine, à la gaine du câble ou à un autre endroit ; ne présentez pas ces lectures comme équivalentes.

Pour la maintenance répétée, conservez le dessin d'installation et les critères d'inspection convenus. Spécifiez le remplacement ou la réévaluation après des dommages, une exposition thermique importante ou un changement dans la charge du câble, le chemin ou le service de l'équipement.

Préparer une demande de gaine anti-feu pour câble ou conduit

Assemblage : Envoyez la référence du câble ou du conduit, les dimensions extérieures réelles, les dessins des connecteurs, les emplacements des dérivations et la longueur protégée. Indiquez si la gaine est installée avant le raccordement ou autour d'un ensemble connecté existant.

Service : Identifiez la source de chaleur, la durée d'exposition, le service de fonctionnement, le mouvement et les fluides ou contaminations attendus. Incluez les limites de température du câble et toutes les exigences de conception électrique que le revêtement externe doit préserver.

Acceptation et livraison : Définissez l'évaluation de l'échantillon, les documents de produit applicables, la quantité, les longueurs finies et l'identification. Traitez les exigences de marquage, d'emballage et d'inspection comme des détails de commande plutôt que de les déduire d'une photo de catalogue.

BSTFLEX fournit des gaines anti-feu en fibre de verre enduites de silicone pour la protection externe des câbles, des tuyaux et des conduites. Demandez des données sur les produits, des échantillons ou un devis de gaine anti-feu pour câble industriel avec le dessin du chemin et les détails d'exposition. Le revêtement proposé peut alors être évalué parallèlement à la conception du câble et du conduit plutôt que comme un substitut à celle-ci.
