Gaine en fibre d'alumine pour le câblage de fours : questions de dimensions et de température

Un câble de thermocouple acheminé le long de la paroi d'un four peut être exposé à une température différente de celle d'un câble traversant une ouverture chaude. Tous deux peuvent nécessiter une gaine de protection, mais leur exposition, la construction de leurs fils et leurs dégagements d'installation diffèrent. Transmettre uniquement la consigne du four et une taille de fil nominale ne suffit pas pour sélectionner la bonne gaine.

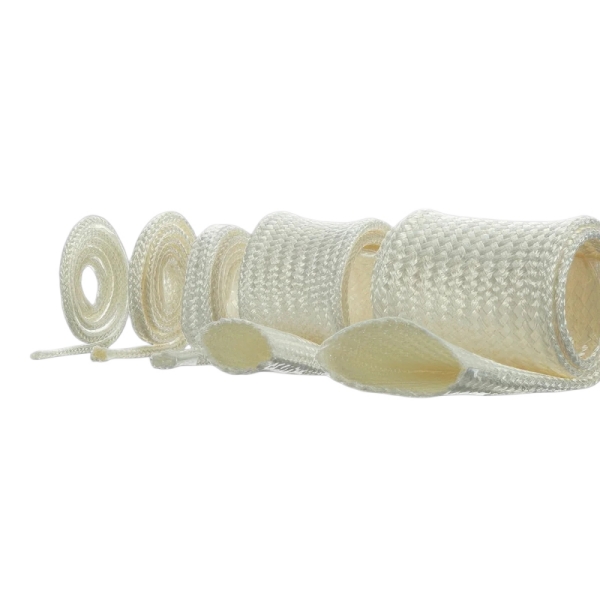

Le Alumina Fiber Sleeve est un textile tubulaire souple destiné à la protection contre les hautes températures pour les fils, les câbles et autres composants allongés. Avant de le spécifier pour un assemblage de four, déterminez ce que la gaine touchera, la température de son emplacement et si le câblage dispose déjà de sa propre isolation électrique homologuée.

Mesurez l'exposition au niveau de la gaine

Commencez par le cheminement réel. Marquez la section à l'intérieur de la zone chaude, la section proche d'une porte ou d'une ouverture d'inspection, et la transition vers le chemin de câbles plus frais. Identifiez si la gaine est en contact direct avec une surface chaude, soumise à la chaleur radiante, à de l'air en mouvement, à une brève ouverture de la porte du four ou à des cycles répétés de chauffage et de refroidissement. La température du processus ne décrit pas à elle seule la température en tout point de la gaine.

Pour chaque section, indiquez la température continue attendue, l'exposition courte maximale et sa durée. Précisez la fréquence des cycles de l'équipement. Si ces valeurs proviennent d'un calcul plutôt que d'une mesure, indiquez au fournisseur les hypothèses qui ont été utilisées. Demandez les données de température de la construction de gaine sélectionnée et les conditions dans lesquelles la valeur nominale a été établie. Le type de fibre à lui seul ne constitue pas une température nominale complète pour la gaine finie ou le câble protégé.

Dimensionnez en fonction du câble installé, et non du conducteur

Mesurez le diamètre extérieur du câble complet ou du faisceau de câbles au point où la gaine sera positionnée. Incluez l'isolation existante, une chemise de protection et toute autre couche sous la gaine en alumine. Si la gaine doit glisser sur un connecteur, un sertissage ou une cosse, indiquez la dimension extérieure maximale de cet élément ainsi que la longueur d'installation disponible.

Notez également les courbures, les dérivations et les endroits où le câble est maintenu par un collier. Une tresse tubulaire peut modifier son diamètre lorsqu'elle est ajustée, ce qui peut altérer la couverture et l'épaisseur de la paroi tout au long du parcours. Testez une courte longueur sur le plus grand élément, puis inspectez son ajustement sur la plus petite section. Vérifiez si la tresse s'ouvre, s'accroche, se tasse ou frotte contre un bord métallique. Confirmez la longueur finale une fois la gaine installée et les extrémités finies.

Séparez la protection thermique de la qualification électrique

Un textile céramique autour d'un fil peut constituer une couche d'un assemblage de câblage. Il ne définit pas la tension nominale de cet assemblage. Indiquez au fournisseur si la gaine sera placée sur un câble déjà isolé, un fil de résistance chauffante, un fil de thermocouple ou un autre composant. Si la conception repose sur la gaine pour l'isolation électrique, spécifiez la méthode d'essai requise, la tension, les conditions environnementales et la documentation pour la construction exacte achetée.

Examinez la limite de température propre au fil, les matériaux de raccordement et le cheminement à travers le four. Une gaine ne peut pas augmenter la température admissible d'un conducteur, d'une gaine ou d'un connecteur inapproprié. Si le câble risque d'entrer en contact avec de la tôle vive, un dispositif mobile ou un matériau en fusion, décrivez cette exposition séparément afin que l'ensemble du dispositif de protection puisse être évalué. Ne présumez pas qu'un textile non revêtu constitue une barrière étanche contre les liquides ou l'abrasion intense.

Confirmez la construction du textile

Demandez quelle nuance de fibre et quelle construction de fil seront fournies. La product page décrit une gaine tubulaire à base d'alumine et mentionne des formes tressées ou tissées. Pour une commande de production, confirmez quelle forme s'applique à votre taille, la composition déclarée, tout traitement de finition, la tolérance du diamètre intérieur et la longueur de livraison. Si l'assemblage nécessite un faible effilochage ou un traitement particulier des extrémités coupées, intégrez cela à l'approbation de l'échantillon.

Un court essai d'installation est utile avant de commander un rouleau complet. Ajustez la gaine candidate sur un câble représentatif et faites-la passer à travers les colliers et ouvertures prévus. Vérifiez le rayon de courbure, la rétention des extrémités, l'accès pour la maintenance et le dégagement par rapport aux pièces environnantes. Si l'assemblage doit être exposé à un test thermique contrôlé, utilisez les matériaux de fil et de raccordement réels et inspectez-les après le cycle prescrit.

Éléments à inclure dans la demande de renseignements

• Un croquis ou une photographie indiquant le cheminement dans le four, la zone chaude, les ouvertures, les colliers et la longueur protégée.
• Le diamètre extérieur du câble ou du faisceau, le diamètre maximal du raccord et le dégagement d'installation disponible.
• L'exposition continue et de courte durée au niveau de la gaine, ainsi que le cycle de chauffage et tout contact ou chaleur radiante.
• L'isolation existante du fil et tout essai électrique ou documentation requis pour l'assemblage fini.
• L'exposition à l'abrasion, aux projections, aux produits chimiques ou aux manipulations de maintenance répétées.
• La quantité d'échantillons requise, les longueurs en rouleau ou coupées, l'utilisation annuelle estimée et les contrôles d'acceptation.

Envoyez ces détails avec le dessin à BSTFLEX. Nous pouvons examiner la construction de gaine demandée et préparer un échantillon pour des tests d'ajustement et d'application. Confirmez les données techniques spécifiques à la nuance et les critères d'acceptation de l'assemblage fini avant de lancer une commande de production. Pour d'autres matériaux et constructions de gaines, consultez la catégorie High Temperature Sleeves.
