Mesure d'un tuyau d'échappement pour une gaine isolante en basalte tricoté

La partie droite du tuyau visible est généralement la plus facile à mesurer. Le manchon peut devoir passer par-dessus un collier de serrage, une bride, un bossage de capteur ou une soudure avant d'atteindre cette section droite. Si l'échappement est déjà assemblé, le sens de montage possible peut être plus important que le diamètre nominal du tuyau. Notez à la fois les dimensions du tuyau et le trajet du manchon.

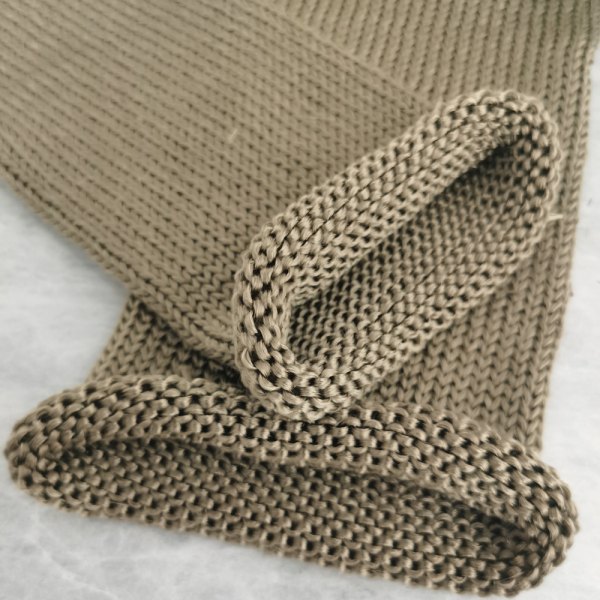

BSTFLEX fournit ungaine isolante d'échappement en basalte tricotéPour les tuyaux d'échappement de moteurs et de générateurs. Le tableau des tailles publié indique des diamètres intérieurs nominaux de 25, 38, 50, 63, 76, 90, 102 et 127 mm, d'autres tailles étant disponibles sur demande. Ces tailles sont données à titre indicatif pour un essai d'ajustement et ne garantissent pas qu'un manchon donné s'adaptera à tous les raccords d'un tuyau de ce diamètre.

Cochez la section qui doit être couverte

Commencez par une photo ou un schéma de l'ensemble du circuit d'échappement. Indiquez la section chaude à couvrir, ses points de départ et d'arrivée, ainsi que le capteur, le support, le crochet, le collier et le raccord de service les plus proches. Notez toute section qui doit rester accessible pour inspection ou maintenance. Un manchon recouvrant un raccordement de capteur sur le schéma peut engendrer un problème de maintenance, même si son diamètre est correct.

Mesurez la longueur le long de l'axe du tuyau, coudes compris, plutôt que de mesurer une ligne droite entre les extrémités du manchon. Si le manchon doit être coupé avant la pose, notez la longueur de recouvrement souhaitée sur la partie installée et demandez une marge de coupe à convenir après un essai. Les coudes et les variations de diamètre peuvent modifier la façon dont le manchon textile se positionne sur le tuyau ; la longueur de coupe à plat doit être vérifiée sur l'assemblage final.

Enregistrez le diamètre extérieur du tuyau à plusieurs endroits.

Mesurez le diamètre extérieur du tuyau à l'endroit où le manchon sera installé, en tenant compte de la peinture, du revêtement ou de toute autre couche permanente présente. Prenez les mesures près des deux extrémités et dans la partie la plus chaude. Sur un tuyau usiné, notez l'ovalisation, les soudures et les irrégularités qui pourraient accrocher le manchon lors de l'installation. Précisez si la valeur fournie correspond à une mesure d'échantillon ou à la tolérance de production maximale indiquée sur un plan du fabricant.

Indiquez les dimensions dans un ordre simple, par exemple : diamètre extérieur du tuyau droit ; diamètre extérieur de la section élargie ; encombrement maximal du raccord ; longueur de l’axe couvert. Précisez chaque position sur la photo. Cela permet de distinguer un manchon qui doit épouser parfaitement le tuyau du jeu nécessaire à l’installation.

Trouvez le plus grand obstacle sur le chemin d'installation

Déterminez si le manchon sera installé avant ou après le soudage et l'assemblage du système d'échappement. Pour un manchon à emboîter installé après, mesurez la plus grande difficulté qu'il devra surmonter, de son extrémité ouverte jusqu'à sa position finale. Selon la configuration, il peut s'agir d'un évasement, d'une bride, d'un raccord, d'une collerette de soudure, d'un cordon de serrage ou d'un bossage de capteur. Un ajustement irrégulier nécessite également un essai physique : une simple mesure au pied à coulisse ne permet pas de déterminer comment le manchon s'enclenche dans un coude.

Ne présumez pas que le diamètre intérieur nominal publié corresponde à l'ouverture maximale d'installation du manchon. L'amplitude de dilatation et l'ajustement qui en résulte dépendent de la construction et des dimensions spécifiques. Demandez un échantillon ou une plage de dilatation approuvée pour le manchon envisagé, puis vérifiez s'il peut franchir l'obstacle sans l'endommager et recouvrir correctement le tuyau.

Notez les pliures, les extrémités et les composants à proximité

Pour chaque coude, indiquez le diamètre extérieur du tuyau, le rayon de courbure (si connu) et l'angle, ou joignez une photo nette. Signalez tout dégagement insuffisant contre un élément de châssis ou un boîtier qui pourrait empêcher la mise en place du manchon. Si les deux extrémités du tuyau sont obstruées par des composants plus volumineux, précisez l'étape d'assemblage à laquelle un manchon tubulaire peut être installé.

Indiquez l'emplacement de l'extrémité du manchon par rapport à la bride, au collier ou au support. Les extrémités finies doivent être positionnées de manière à permettre l'assemblage et l'inspection du joint d'échappement. Si un maintien des extrémités est nécessaire, précisez la méthode proposée et assurez-vous que la visserie choisie est adaptée à la température et au jeu locaux. Ne placez pas de collier ou de lien de manière à obstruer un capteur ou un joint de service.

Inclure les conditions de fonctionnement avec le dessin

Le diamètre du tuyau ne suffit pas à déterminer son adéquation thermique. Indiquez la température de surface du tuyau (mesurée ou prévue), la durée de fonctionnement normale, la durée des pics de température et l'environnement d'exposition. La page produit KBS mentionne les valeurs de fonctionnement et de pic dans ses caractéristiques et comprend également un tableau technique ; demandez les spécifications actuelles et les critères d'essai pour la construction exacte proposée. La température des gaz d'échappement et la température de surface du tuyau sont des mesures différentes, et aucune ne permet, à elle seule, de déterminer la température de surface extérieure d'un manchon installé.

Lorsque la proximité de câbles, de tuyaux ou du plancher d'un véhicule justifie l'ajout d'isolant, identifiez leur position et les températures admissibles. Si une température de surface cible ou un dégagement est critique, testez l'assemblage proposé dans des conditions de fonctionnement représentatives. Le résultat final dépendra du type de tuyau, du débit, des conditions ambiantes et de l'installation.

Que faut-il joindre à la demande de devis ?

• Demande et schéma ou photos montrant le circuit d'échappement complet.
• Diamètre extérieur du tuyau dans la section couverte et sa tolérance de production.
• Diamètre et forme de chaque bride, collier ou raccord sur lequel le manchon doit passer.
• Longueur de couverture mesurée le long du tuyau, avec les positions des coudes et les emplacements des extrémités.
• Étape et direction de l'installation, y compris les extrémités de tuyaux obstruées.
• Températures normales et maximales de la surface des tuyaux, durée d'exposition et exigences des essais.
• Quantité, longueur de pièce ou de rouleau requise et méthode d'approbation des échantillons.

Envoyez ces mesures via lepage produit des manches en basalte tricoté KBSDemandez le diamètre intérieur nominal proposé, la tolérance dimensionnelle, la confirmation de construction et un échantillon pour le tracé d'installation réel. Cet échantillon est le moyen le plus rapide de répondre aux deux questions que le dessin ne peut pas résoudre : comment le manchon franchit l'obstacle le plus important et comment il se positionne sur le tuyau fini.
