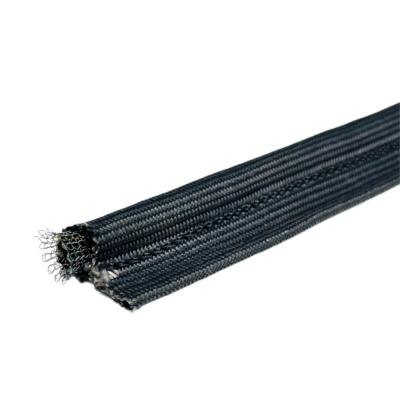

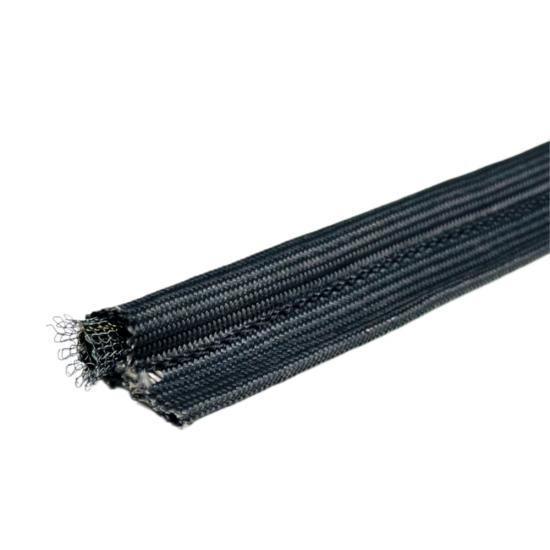

Le joint en fibre de verre à noyau creux en acier inoxydable en forme de têtard est un profilé d'étanchéité thermique hautement compressible conçu pour les portes de fours industriels, les panneaux d'accès aux fours, les conduits, les registres, les enceintes thermiques et autres équipements nécessitant une étanchéité flexible autour d'espaces irréguliers ou variables.

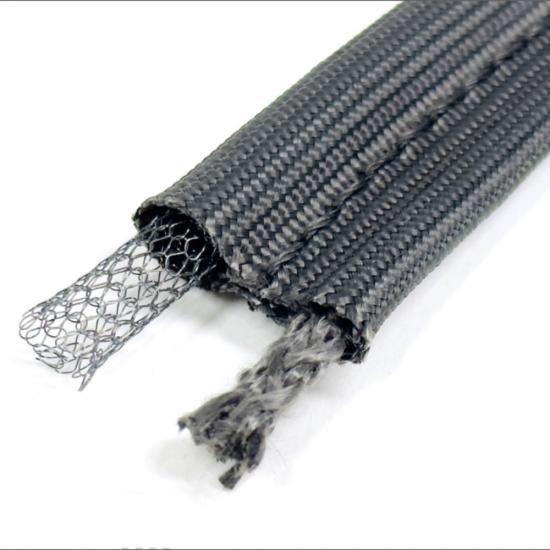

Le joint associe une enveloppe extérieure en fibre de verre tissée à une âme creuse en acier inoxydable. Contrairement à une âme pleine en treillis ou en corde de fibre de verre, sa structure métallique creuse lui confère une forme plus légère et plus compressible, capable de se déformer facilement sous la pression de fermeture tout en conservant une bonne résilience une fois la charge relâchée.
Sa conception à bulbe et queue sépare les fonctions d'étanchéité et de fixation. Le bulbe creux assure le joint de compression contre la surface de contact, tandis que la queue plate en fibre de verre offre une zone pratique pour la rétention mécanique.
BSTFLEX fabrique des joints en fibre de verre à âme creuse de type « têtard » avec des diamètres de bulbe, des largeurs de queue, des longueurs et des profils personnalisés. La construction à âme creuse en acier inoxydable peut également être adaptée aux exigences de compression, à la géométrie de l'équipement et aux spécifications du fabricant d'origine.
ordre (moq):
1Paiement:
EXW, FOB, CIF, DDP, FCA, etcport d'expédition:
Shanghai, NingboLeJoint en forme de têtard à âme creuse en acier inoxydable et revêtement en fibre de verreIl s'agit d'un profilé d'étanchéité industriel flexible conçu pour les portes de four, les panneaux d'accès aux fours, les conduits, les registres, les enceintes thermiques et autres équipements où le joint doit se comprimer facilement et s'adapter aux surfaces d'étanchéité irrégulières.
Cette construction associe une enveloppe extérieure en fibre de verre tissée à un noyau interne creux en acier inoxydable. Ce noyau creux confère à l'ampoule une structure plus compressible que de nombreux modèles à noyau plein, tout en conservant un renfort métallique à l'intérieur du profil d'étanchéité.
Lorsque la porte ou le panneau de l'équipement se ferme, le bulbe creux se comprime contre la surface de contact et s'adapte aux variations de l'espace d'étanchéité. L'extrémité plate en fibre de verre reste hors de la zone de compression principale et sert de point de fixation pour l'installation mécanique.
BSTFLEX fabriquejoints en fibre de verre à âme creuse en forme de têtarden diamètres d'ampoules personnalisés, largeurs de queue, longueurs et configurations de profil pour les projets de production, de maintenance et de remplacement d'étanchéité OEM.
La particularité de ce joint est sa structure en bulbe métallique creux.
| Composant | Coinstruction | Fonction |
|---|---|---|
| Couverture extérieure | Tissu en fibre de verre tissé | Fournit la couche textile thermique externe flexible |
| Noyau interne | Noyau creux en acier inoxydable | Crée une ampoule résistante et hautement compressible |
| Ampoule | Noyau métallique creux enveloppé de fibre de verre | Constitue la zone d'étanchéité par compression principale |
| Queue | Tissu en fibre de verre | Fournit la section de montage et de rétention |
Le noyau creux modifie le comportement mécanique du bulbe du têtard.
Au lieu d'utiliser une corde en fibres solides ou un treillis métallique dense, la structure interne en acier inoxydable présente une ouverture centrale. Sous la pression exercée, le bulbe se replie sur lui-même et sa hauteur diminue avec une force relativement faible.
Cela rend le joint particulièrement utile lorsque les portes d'équipement ne peuvent pas appliquer une pression de fermeture élevée ou lorsque le joint doit s'adapter à des variations dimensionnelles relativement importantes.
Une fois la charge retirée, le noyau en acier inoxydable aide l'ampoule à retrouver son profil initial.
Un noyau creux n'est pas simplement une version allégée d'un noyau plein. Il offre des caractéristiques de compression différentes.
Les avantages typiques comprennent :
Le tissu extérieur en fibre de verre contient et protège le noyau métallique creux tout en formant la queue de montage plate.
Le textile en fibre de verre est largement utilisé dans l'étanchéité industrielle car il allie flexibilité, stabilité dimensionnelle et résistance aux hautes températures.
La construction tissée permet également au joint d'épouser les angles, les cadres de porte et autres géométries d'équipement sans introduire la rigidité associée à un joint entièrement métallique.
Des constructions comparables avec revêtement en fibre de verre et âme creuse en acier inoxydable sont généralement spécifiées pour des températures de service d'environ 1000°F / 538°C.
La température d'utilisation réelle d'un joint BSTFLEX dépend de la qualité exacte de la fibre de verre, de la construction du noyau en acier inoxydable, du matériau de couture, des conditions de compression et de l'atmosphère environnante.
Pour les applications fonctionnant à proximité de la limite thermique supérieure, la température continue, la température de pointe et la durée d'exposition doivent être confirmées avant le choix final du matériau.
Les noyaux métalliques creux et pleins peuvent utiliser des matériaux en acier inoxydable similaires, mais leur comportement en compression est différent.
| Propriété | Noyau creux en acier inoxydable | Noyau en acier inoxydable massif |
|---|---|---|
| Compressibilité | Plus haut | Faible à modéré |
| Force de fermeture | Généralement plus bas | Généralement plus élevé |
| Fermeté du bulbe | Plus souple et plus pliable | Plus structuré |
| Logement intergénérationnel | Très bien | Bon lorsque la taille est correcte |
| Support mécanique | Fourni par une structure métallique creuse | Fourni par une structure métallique plus dense |
| Raison typique de sélection | Compression élevée avec force de fermeture réduite | Soutien ferme et compression contrôlée |
Les deux constructions permettent une compression douce, mais leur comportement diffère.
L'âme d'une corde en fibre de verre est totalement non métallique et sa fermeté est largement déterminée par la densité des fibres et la construction de la corde.
Un noyau creux en acier inoxydable utilise une structure métallique capable de s'affaisser sous la pression et de reprendre sa forme initiale une fois la charge retirée.
La construction en acier inoxydable creux est donc souvent choisie lorsque la flexibilité et la résistance métallique sont requises.
Le choix entre un noyau creux en acier inoxydable et un noyau en Inconel doit se fonder sur des exigences à la fois mécaniques et thermiques.
Un noyau creux en acier inoxydable est particulièrement utile lorsque la compressibilité et une force de fermeture réduite sont prioritaires.
Un noyau en Inconel peut être choisi lorsque le renfort métallique lui-même doit résister à des conditions thermiques plus sévères.
Il convient d'évaluer le matériau du noyau, sa densité et sa géométrie, plutôt que de se baser uniquement sur le nom de l'alliage.
Cette construction convient aux applications nécessitant un joint thermique flexible et hautement compressible.
Les portes des grands fours nécessitent souvent un joint capable de compenser les variations d'alignement de la porte et de planéité du cadre.
UNJoint de porte de four à âme creuse en forme de têtardelle peut se comprimer considérablement lors de la fermeture de la porte, contribuant ainsi à maintenir le contact sur tout le périmètre sans nécessiter une force de fermeture excessive.
Cette caractéristique peut s'avérer particulièrement utile sur les grandes portes, les couvercles amovibles et les équipements soumis à des cycles thermiques répétés.
Les joints en forme de têtard sont également utilisés autour des conduits, des registres et des joints de panneaux où les surfaces de contact peuvent ne pas rester parfaitement uniformes.
L'ampoule creuse peut s'adapter à de petites variations dimensionnelles tandis que la queue de fixation maintient le joint solidement fixé à la structure de l'équipement.
Pour les applications de conduits, la température, la pression, les vibrations et l'environnement chimique réels du gaz doivent être examinés avant de choisir la construction finale.
L'une des principales raisons de choisir une ampoule creuse est sa capacité à s'adapter à une surface d'accouplement irrégulière.
Lorsque l'une des sections de l'espace d'étanchéité est plus petite qu'une autre, l'ampoule peut se comprimer de manière inégale le long du joint.
Cela permet de maintenir un contact d'étanchéité continu sur les surfaces d'équipement qui ne sont pas parfaitement planes ou de dimensions uniformes.
La structure métallique interne peut être conçue de différentes manières en fonction des caractéristiques de compression requises.
Selon l'application, les noyaux creux en acier inoxydable peuvent être fabriqués avec différentes densités de maille ou des constructions renforcées pour modifier :
BSTFLEX peut évaluer la conception du noyau en fonction des dimensions de l'équipement, de la pression d'étanchéité et des exigences du client.
Un dimensionnement correct est essentiel pour un joint en forme de têtard à noyau creux.
L'ampoule doit être suffisamment grande pour assurer l'étanchéité, mais ne doit pas être excessivement comprimée lorsque la porte ou le panneau atteint sa position fermée.
BSTFLEX peut personnaliser :
| Type de produit | Fibre de verre HoJoint de tête de têtard à noyau bas |
|---|---|
| Couverture extérieure | Tissu en fibre de verre tissé |
| Cœur | Noyau creux en acier inoxydable |
| Option typique en acier inoxydable | Acier inoxydable 304 |
| Profil | Ampoule compressible à queue plate |
| Diamètre de l'ampoule | Coutume |
| Largeur de la queue | Coutume |
| Longueur | Coutume |
| Capacité de température | Cela dépend de la qualité de la fibre de verre, de la construction du noyau et des conditions d'application. |
| Construction de noyau personnalisée | Disponible |
| Fabrication OEM | Disponible selon dessin ou échantillon |
Il convient d'envisager une construction à âme creuse lorsque l'application requiert une ou plusieurs des caractéristiques suivantes :
BSTFLEX peut fabriquer de nouveaux profils OEM ainsi que des joints de remplacement pour les fours, les chaudières, les conduits et autres équipements thermiques existants.
Pour les projets de remplacement, veuillez fournir :
Un échantillon physique de joint peut également être utilisé lorsque les dimensions d'origine ou la construction du noyau sont inconnues.
Un joint en forme de têtard à noyau creux est un profilé d'étanchéité à bulbe et queue dont le bulbe renferme un noyau interne ouvert. Dans ce produit, le noyau est en acier inoxydable et le revêtement extérieur en fibre de verre tissée.
Le principal avantage réside dans une compressibilité accrue. La structure creuse se comprime plus facilement sous la pression de fermeture, permettant ainsi au joint de combler les interstices d'étanchéité sans nécessiter la même force que les constructions à noyau plus dense.
Oui. Cette structure utilise un noyau creux en acier inoxydable. L'acier inoxydable 304 est couramment utilisé, mais d'autres structures métalliques pour le noyau peuvent être envisagées pour des applications spécifiques.
En général, oui. Un noyau creux est conçu pour s'affaisser plus facilement sous la compression, tandis qu'un noyau en treillis plein produit un bulbe plus ferme et plus structuré.
Les applications typiques comprennent les portes de fours industriels, les portes de fours, les conduits, les registres, les couvercles, les panneaux d'accès et les enceintes thermiques.
Oui. Le diamètre de l'ampoule, la construction du noyau métallique et la densité du maillage peuvent être ajustés pour obtenir différentes caractéristiques de compression.
Oui. Des dessins, des photographies, des dimensions ou des échantillons physiques peuvent être utilisés pour développer des profils de joints de remplacement.
BSTFLEX fabriquerevêtement en fibre de verre, joints en acier inoxydable à âme creuse en forme de têtardpour les fours, les chaudières, les conduits, les registres, les enceintes thermiques et les équipements OEM industriels.
Veuillez nous indiquer le diamètre de l'ampoule, la largeur de la queue, les dimensions du profil global, la longueur requise, la température de fonctionnement, le jeu d'étanchéité et la quantité pour obtenir un devis. Nous pouvons également utiliser des échantillons existants ou des dessins techniques pour un développement sur mesure.
Explorez davantagejoints en forme de têtard et joints d'étanchéité haute température en forme de têtardavec des constructions en fibre de verre, silice, céramique, textile enduit, à âme en fibre et à âme métallique.
