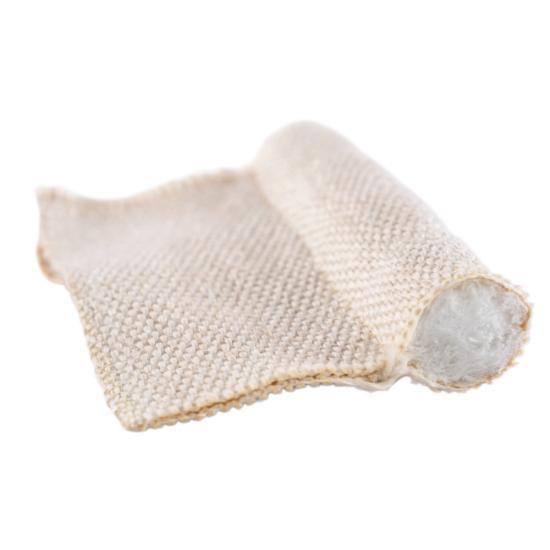

Le joint d'étanchéité thermique flexible en fibre de verre (avec revêtement extérieur et âme en fibre de verre) est composé d'une enveloppe extérieure tissée en fibre de verre entourant une âme compressible en fibre de verre. Sa construction entièrement en fibre de verre assure une étanchéité souple et adaptable, idéale pour les portes de fours industriels, les panneaux d'accès aux fours, les enceintes chauffées et autres équipements thermiques.
Contrairement aux joints en forme de têtard à âme métallique, le joint à âme en fibre de verre offre une compression plus souple et épouse parfaitement les moindres irrégularités de la surface de contact. À la fermeture de la porte ou du panneau, le joint se comprime pour combler l'espace d'étanchéité, tandis que la languette plate intégrée maintient le joint en place.

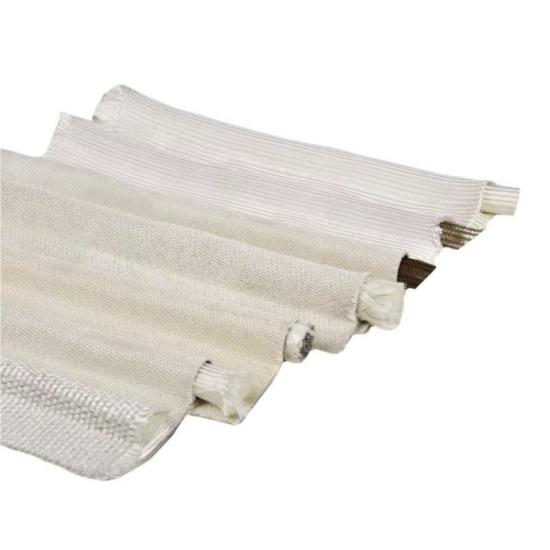

BSTFLEX fabrique des joints en fibre de verre de type « têtard » avec des diamètres d'ampoule, des largeurs de queue, des longueurs et des profils personnalisés. Les produits peuvent être développés à partir de dessins, de dimensions ou d'échantillons de joints existants pour la production OEM et les applications d'étanchéité de remplacement.
ordre (moq):
1Paiement:
EXW, FOB, CIF, DDP, FCA, etcport d'expédition:
Shanghai, NingboLeRevêtement en fibre de verre, âme en fibre de verre, joint en forme de têtardIl s'agit d'un profilé d'étanchéité thermique flexible, composé d'un revêtement extérieur en fibre de verre tissée entourant une âme compressible en fibre de verre. Sa construction entièrement en fibre de verre assure une étanchéité souple et adaptable aux portes de fours industriels, aux panneaux d'accès aux fours, aux enceintes chauffantes et autres équipements thermiques.
Contrairement aux joints en forme de têtard à âme métallique, le joint à âme en fibre de verre offre une compression plus souple et épouse parfaitement les moindres irrégularités de la surface de contact. À la fermeture de la porte ou du panneau, le joint se comprime pour combler l'espace d'étanchéité, tandis que la languette plate intégrée maintient le joint en place.
BSTFLEX fabriquejoints en fibre de verre en forme de têtardNous proposons des joints sur mesure, avec des diamètres, largeurs, longueurs et profils de queue adaptés. Nos produits peuvent être développés à partir de dessins, de dimensions ou d'échantillons de joints existants, pour la production OEM et les applications d'étanchéité de remplacement.
Ce joint utilise de la fibre de verre pour son revêtement textile extérieur et son noyau compressible interne. Ces deux composants remplissent des fonctions différentes tout en formant ensemble un joint d'étanchéité unique.
| Composant | Construction | Fonction |
|---|---|---|
| Couverture extérieure | Fibre tisséetissu de verre | Fournit une surface textile thermique externe flexible |
| Noyau interne | Noyau en fibre de verre | Crée un corps d'étanchéité souple et compressible |
| Ampoule | Revêtement en fibre de verre avec âme en fibre de verre | Se comprime contre la surface de contact pour créer le joint. |
| Queue | Tissu en fibre de verre tissé | Fournit une surface plane pour la fixation mécanique |
Le bulbe constitue la partie d'étanchéité fonctionnelle d'un joint en forme de têtard. Lorsqu'une porte ou un panneau se ferme, une pression est appliquée sur le bulbe et le noyau en fibre de verre se comprime.
Cette compression permet au joint d'occuper l'espace entre les deux surfaces de contact et de compenser les petites variations dimensionnelles, les irrégularités de surface et les variations de l'espace d'étanchéité.
Grâce à sa structure interne en fibre de verre plutôt qu'en treillis métallique, l'ampoule offre une compression relativement souple. Cette caractéristique la rend particulièrement intéressante lorsqu'une bonne conformabilité est requise sans la rigidité supplémentaire d'un noyau métallique.
Tous les joints de porte industriels ne nécessitent pas un renfort en acier inoxydable ou en Inconel. Pour de nombreuses applications d'étanchéité thermique, une âme en fibre de verre offre la combinaison requise de flexibilité, de performance thermique et de résistance à la compression.
Les principales caractéristiques sont les suivantes :
Le revêtement extérieur est fabriqué en textile de fibre de verre tissé. Il renferme le noyau interne, forme la patte de fixation et constitue la surface exposée du joint.
La fibre de verre est largement utilisée pour les joints thermiques industriels car elle allie flexibilité, stabilité de la structure textile et résistance aux hautes températures.
La couverture tissée peut épouser les sections droites, les angles et les contours des équipements tout en conservant le profil caractéristique en forme de bulbe et de queue.
Les portes de fours industriels constituent l'une des principales applications de cette construction.
Lors de la fermeture, la porte comprime le joint en fibre de verre contre le cadre. Le noyau souple s'adapte à l'espace disponible et contribue à maintenir le contact sur tout le périmètre de l'ouverture.
La queue plate peut être fixée sous une bande de retenue ou fixée mécaniquement selon la conception du four.
Les applications peuvent inclure les fours à lots, les fours de séchage, les fours de cuisson, les fours de plain-pied, les fours à convoyeur et autres systèmes de chauffage industriels.
La même géométrie en forme de bulbe et de queue peut être utilisée autour des portes d'accès au four, des panneaux d'inspection et des enceintes thermiques où un joint textile flexible est nécessaire.
Le choix des matériaux doit toujours tenir compte de la température continue réelle et de l'exposition maximale. Pour les conditions thermiques plus extrêmes, BSTFLEX peut fabriquer des joints en forme de têtard à partir de tissu de silice, de tissu céramique ou d'autres matériaux textiles haute température.
Choisir le bon noyau est important car cela modifie le comportement du joint sous compression.
| Caractéristiques | Noyau en fibre de verre | Noyau en acier inoxydable |
|---|---|---|
| Sensation de compression | Plus doux | Plus de structuresuré |
| Conformabilité | Haut | Cela dépend de la construction du maillage |
| Renfort métallique | Non | Oui |
| Support d'ampoule | Fourni par la densité du noyau de la fibre | Fourni par une structure à noyau métallique |
| Raison typique de sélection | Compression douce et flexibilité | renforcement mécanique et résilience |

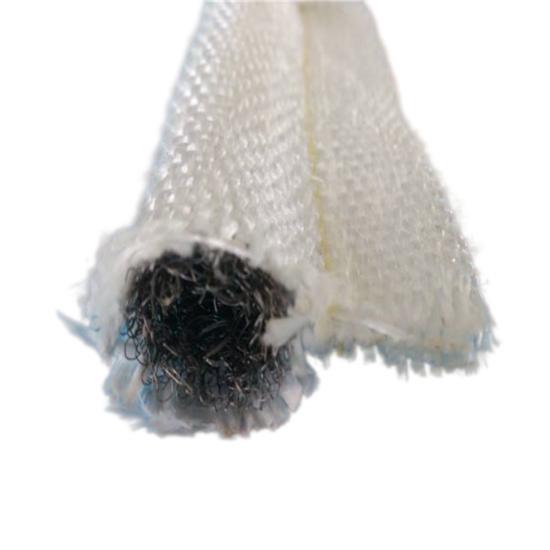

Un joint en forme de têtard à noyau Inconel est destiné à répondre à des exigences différentes.
L'âme en fibre de verre est privilégiée lorsqu'on souhaite une ampoule souple, non métallique et conformable. Une âme en treillis Inconel peut être choisie lorsque l'application exige un renforcement métallique plus important et des performances thermiques supérieures.
La conception appropriée dépend de la température de fonctionnement, de la compression, de la force de fermeture de la porte, des cycles thermiques et de l'utilisation mécanique prévue.
| Produit | Joint en fibre de verre en forme de têtard |
|---|---|
| Couverture extérieure | Woven tissu de fibre de verre |
| Noyau interne | Noyau en fibre de verre |
| Construction | Ampoule compressible avec queue de montage plate |
| Diamètre de l'ampoule | Coutume |
| Largeur de la queue | Coutume |
| Longueur | Coutume |
| Profil | Personnalisé selon l'application |
| Indice de température | Cela dépend de la qualité de la fibre de verre, de la construction du noyau et des conditions d'utilisation. |
| Production OEM | Disponible |
L'efficacité d'un sceau en forme de têtard dépend fortement du choix des dimensions de profil appropriées.
BSTFLEX peut fabriquer différents types de produits :
Pour les projets de remplacement, les clients peuvent fournir la section transversale du joint d'origine, le schéma de l'équipement, les dimensions, des photographies ou un échantillon physique.
Deux joints en fibre de verre de type têtard ayant les mêmes dimensions extérieures n'ont pas nécessairement des caractéristiques de compression identiques.
La construction et la densité du noyau interne en fibre de verre influent sur la force nécessaire pour comprimer l'ampoule et sur la façon dont le joint réagit après l'ouverture de la porte de l'équipement.
C’est pourquoi, lorsque les performances de compression sont importantes, il convient de spécifier les joints de remplacement en utilisant plus que le seul diamètre du bulbe.
Cette construction est un choix pratique lorsque l'application requiert :
Pour les applications nécessitant un renforcement mécanique plus important, BSTFLEX peut fabriquer des joints en forme de têtard recouverts de fibre de verre avec des âmes en acier inoxydable ou en Inconel.
Pour les applications nécessitant une plage de températures différente, le revêtement peut également être remplacé par de la silice, de la céramique ou d'autres tissus haute température.
BSTFLEX fournit à la fois de nouveaux profils de joints OEM et des joints de remplacement pour les équipements industriels existants.
Pour les projets de remplacement, il est utile de fournir :
Ces détails permettent d'évaluer la construction du joint avec plus de précision que si l'on se contentait de spécifier un nom de produit générique.
Un joint en forme de têtard à âme en fibre de verre est un profilé d'étanchéité à bulbe et queue comportant un matériau compressible en fibre de verre à l'intérieur du bulbe. Dans cette construction, un tissu en fibre de verre tissé est également utilisé comme revêtement extérieur.
Son principal avantage réside dans sa compression souple et flexible. L'âme en fibre de verre épouse parfaitement les surfaces d'étanchéité sans introduire la rigidité supplémentaire d'une âme en treillis métallique.
Non. Ce produit utilise une âme en fibre de verre. Des âmes en acier inoxydable et en Inconel sont disponibles séparément pour les applications nécessitant un renforcement métallique.
Ils sont couramment utilisés autour des portes de fours industriels, des panneaux d'accès aux fours, des enceintes thermiques, des équipements de traitement thermique et autres systèmes industriels chauffés.
Oui. BSTFLEX peut personnaliser le diamètre de l'ampoule, la largeur de la queue, les dimensions globales, la longueur et la construction du noyau en fibre de verre en fonction de l'application.
Oui. Les échantillons de joints existants, les schémas en coupe, les photographies et les dimensions peuvent être utilisés pour développer des profils de remplacement.
BSTFLEX peut fabriquer des joints en forme de têtard en utilisant des matériaux alternatifs tels que le tissu de silice, le tissu céramique et d'autres textiles haute température, associés à différents noyaux en fibres ou métalliques.
BSTFLEX fabriquerevêtement en fibre de verre, noyau en fibre de verre, joints en forme de têtardpour les fours industriels, les portes de fours, les enceintes thermiques et les équipements OEM.
Veuillez nous indiquer le diamètre de l'ampoule, la largeur de la queue, la longueur requise, la température de fonctionnement, la quantité et les informations relatives à l'application. Des schémas, des photos et des échantillons de joints existants peuvent également servir au développement sur mesure.
Explorez davantagejoints en forme de têtard et joints d'étanchéité haute température en forme de têtardpour les constructions d'étanchéité en fibre de verre, silice, céramique, tissu enduit et âme métallique.
