Fabricant de joints de dilatation en tissu sur mesure pour systèmes de conduits industriels

Les systèmes de conduits industriels fonctionnent rarement dans des conditions identiques. Les dimensions des conduits, la température des gaz, la pression, le mouvement, la charge particulaire, l'exposition aux produits chimiques et la disposition des équipements peuvent varier considérablement d'une installation à l'autre. C'est pourquoi…joint de dilatation en tissu sur mesureLa conception devrait se faire en fonction des données de fonctionnement réelles plutôt que de se baser uniquement sur la taille nominale des conduits.

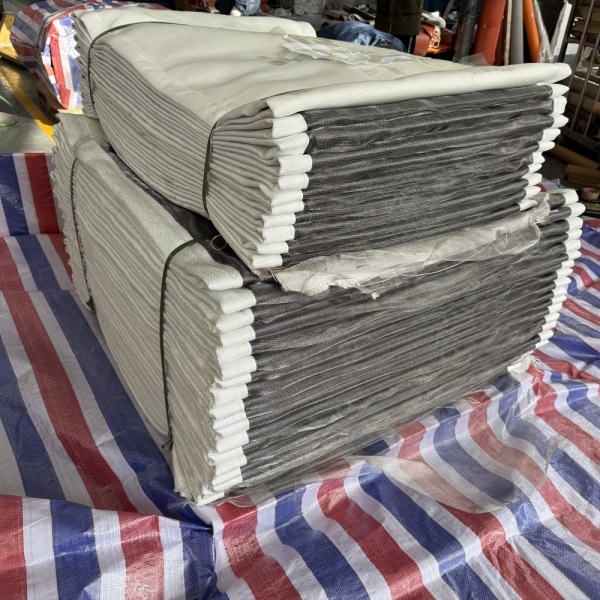

BSTFLEX fabriquejoints de dilatation en tissu non métallique sur mesurePour la distribution d'air chaud, d'échappement, de gaz de combustion et de gaz de procédé dans le secteur industriel. Des configurations rondes, rectangulaires, carrées et sur mesure peuvent être réalisées selon les plans du client, les dimensions des joints existants et les conditions d'exploitation du projet.

Notre gamme de fabrication comprend des courroies flexibles, des constructions textiles multicouches, des joints isolés, des joints de dilatation de remplacement et des ensembles complets fabriqués pour les équipements OEM, les nouvelles installations, les projets de maintenance et les remplacements lors des arrêts d'usine.

Joints de dilatation en tissu construits autour du système de conduits

Un joint de dilatation textile n'est pas simplement un morceau de tissu haute température installé entre deux brides. Dans un système de conduits industriels, la partie flexible doit interagir avec l'équipement environnant tout en absorbant les mouvements nécessaires et en assurant une étanchéité et des performances thermiques adéquates.

La conception devra peut-être tenir compte des éléments suivants :

• Compression et extension axiales
• Déplacement latéral horizontal et vertical
• Mouvement angulaire
• Mouvement multidirectionnel combiné
• cyclage thermique
• Vibrations des équipements
• Pression positive ou négative dans le conduit
• exposition aux gaz chauds
• Humidité et condensats chimiques
• Poussières, cendres volantes et particules abrasives
• Mauvais alignement de l'installation

BSTFLEX évalue ces conditions avant de déterminer le système de matériau flexible, la géométrie, la disposition de l'isolation et la structure de fixation.

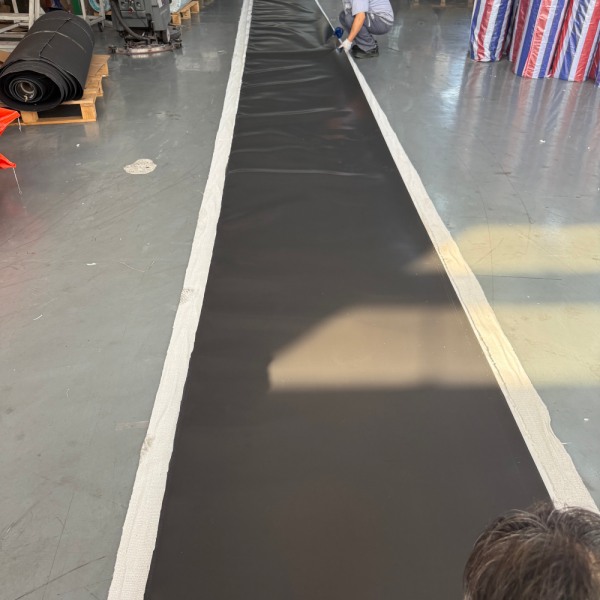

Capacités de fabrication sur mesure

Les joints de dilatation industriels présentent souvent des dimensions et des exigences de fonctionnement qui ne correspondent pas aux références standard. BSTFLEX propose une fabrication sur mesure pour chaque projet, aussi bien pour les équipements neufs que pour les remplacements.

Joints de dilatation ronds en tissu

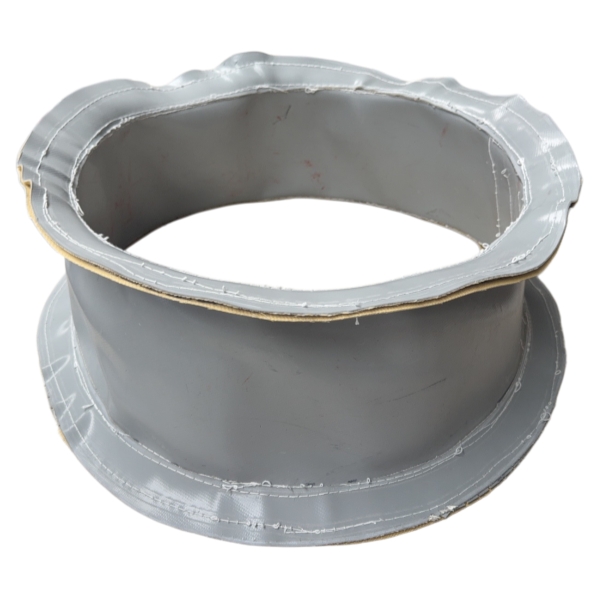

Les joints de dilatation ronds en tissu sont couramment installés dans les conduits cylindriques, les raccords de ventilateurs, les systèmes d'évacuation et les conduites d'air de process.

Pour un joint circulaire sur mesure, les données techniques comprennent généralement le diamètre du conduit, la dimension face à face, le mouvement, la température de fonctionnement, la pression et le fluide de traitement. La conception flexible peut ainsi être adaptée à l'installation réelle plutôt que de se baser uniquement sur le diamètre.

Les modèles ronds peuvent être fournis sous forme de courroies flexibles ou d'assemblages, selon la configuration des conduits existants du client.

Fabrication de joints de dilatation rectangulaires en tissu

Les grandes chaudières, les fours, les systèmes de traitement de l'air, les équipements de production d'énergie et les usines de traitement utilisent fréquemment des conduits rectangulaires.

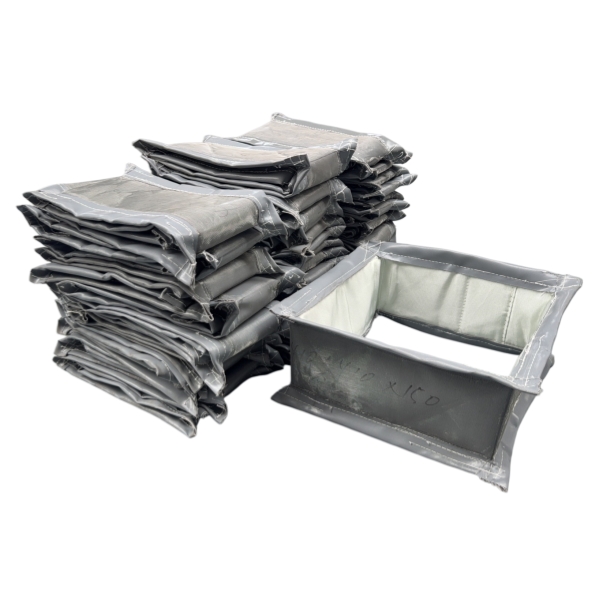

UNjoint de dilatation rectangulaire en tissuCela nécessite une attention particulière à la géométrie des angles, car les quatre angles et les côtés droits réagissent différemment lorsque le conduit se déplace.

Pour les applications rectangulaires, BSTFLEX évalue :

• Largeur et hauteur du conduit
• Longueur face à face
• mouvement latéral horizontal
• mouvement latéral vertical
• Compression et extension axiales
• Construction d'angle
• Dimensions de la bride
• configuration de la doublure interne
• Sens du flux de gaz
• Pression de service

Pour une discussion technique détaillée, consultez notre guide surJoints de dilatation rectangulaires en tissu pour conduits industriels.

Systèmes de matériaux pour joints de dilatation textiles sur mesure

Il n'existe pas de structure textile unique convenant à tous les joints de dilatation industriels. Le choix des matériaux dépend du rôle que chaque couche doit jouer au sein de l'assemblage complet.

Tissu en fibre de verre

Les textiles en fibre de verre offrent un renforcement et une résistance thermique appréciables dans de nombreuses applications de gaines industrielles. Différents types de tissage, de grammages et de traitements de surface peuvent être évalués en fonction des exigences mécaniques et thermiques de l'assemblage.

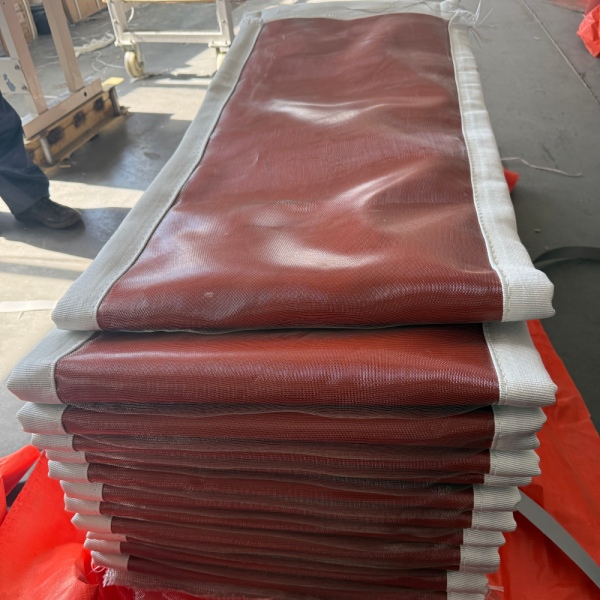

Tissu enduit de silicone

On peut envisager la fibre de verre revêtue de silicone lorsque la flexibilité, la résistance environnementale et les performances d'étanchéité sont importantes dans la plage de températures applicable à la construction choisie.

Tissu à base de PTFE

Des matériaux à base de PTFE peuvent être incorporés lorsque l'élément flexible nécessite une résistance aux milieux de traitement agressifs ou une couche d'étanchéité aux gaz appropriée.

Tissu de silice

Dans les environnements thermiques exigeants, le textile en silice peut être envisagé comme faisant partie d'un système multicouche où une exposition à des températures plus élevées nécessite une protection thermique supplémentaire.

BSTFLEX fabrique et transforme une large gamme detissus haute température, permettant ainsi d'évaluer la flexibilité du matériau en fonction de l'application plutôt que de considérer la courroie en tissu comme un composant générique.

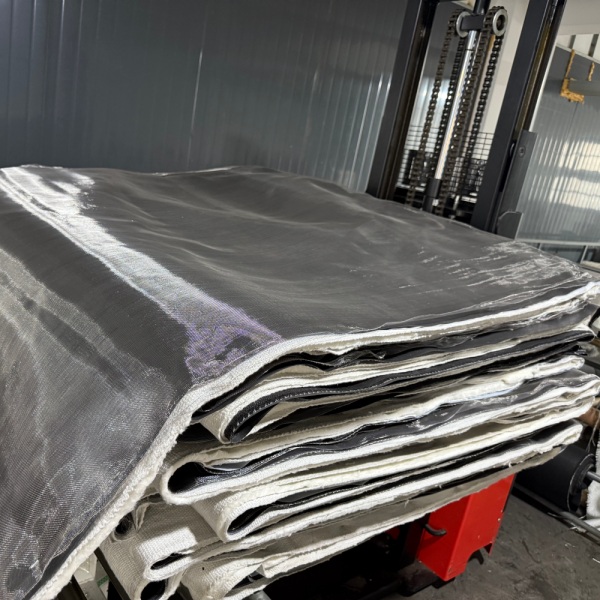

Pourquoi la construction multicouche est souvent nécessaire

Une application exigeante pour la fabrication de conduits industriels peut nécessiter plusieurs matériaux fonctionnant ensemble plutôt qu'un seul tissu remplissant toutes les fonctions.

Un joint de dilatation multicouche peut être conçu de manière à ce que ses différents composants assurent :

• Étanchéité au gaz
• Renforcement mécanique
• Isolation thermique
• Protection contre les hautes températures
• résistance chimique
• Protection contre l'abrasion

La séquence exacte des couches doit être déterminée par les conditions du procédé. La température maximale du gaz à elle seule ne suffit pas à définir le joint de dilatation complet.

Joints de dilatation en tissu haute température

Les systèmes de conduits haute température nécessitent plus que le simple choix d'un tissu avec une plage de température nominale publiée.

Le fabricant du joint de dilatation doit connaître la température de fonctionnement normale ainsi que les conditions maximales ou de perturbation, la durée d'exposition, la vitesse du gaz, la disposition de l'isolation et la température qui atteint réellement chaque couche de l'élément flexible.

Dans certaines applications, les couches isolantes et la protection interne contre la chaleur peuvent réduire la charge thermique atteignant les matériaux d'étanchéité et de renforcement externes.

BSTFLEX peut évaluer les constructions haute température utilisant des combinaisons de textiles techniques, de tissus enduits,tissu de silice haute température à 96 %, les composants d'isolation et de protection conformément aux exigences du projet.

Joints de dilatation en tissu pour conduits de fumée

Les systèmes d'évacuation des gaz de combustion peuvent exposer un joint de dilatation à une combinaison de chaleur, d'humidité, d'espèces chimiques, de particules et de cycles thermiques continus.

Les points d'installation typiques peuvent inclure :

• conduits de chaudière
• Raccordements du préchauffeur d'air
• Connexions de ventilateurs à tirage induit
• conduits de précipitateur électrostatique
• Systèmes de dépoussiérage
• Systèmes de désulfuration des gaz de combustion
• épurateurs
• Connexions de pile
• conduits d'évacuation industriels

Pour ces applications, la composition chimique du gaz et la présence de particules peuvent être aussi importantes que la température. Un revêtement protecteur ou une autre protection interne peut également être nécessaire lorsque la vitesse du gaz est élevée ou que des particules abrasives risquent d'attaquer directement l'élément flexible.

Systèmes de conduits à pression positive et négative

Les données de pression doivent être incluses lors de la demande d'un joint de dilatation sur mesure.

Certains conduits industriels fonctionnent sous pression positive, tandis que les systèmes de tirage induit et d'évacuation peuvent fonctionner sous pression négative. Ces conditions influent sur le comportement de l'élément flexible en service.

Indiquez la pression de service normale ainsi que la pression de conception ou la pression maximale, le cas échéant. L'unité de pression doit également être clairement identifiée sur le plan ou la demande de devis.

Le mouvement est un élément de conception, pas une réflexion après coup.

L'une des principales raisons d'utiliser un joint de dilatation en tissu est sa capacité à absorber les mouvements tout en imposant des forces de réaction relativement faibles sur les conduits adjacents.

Toutefois, affirmer qu'un joint de dilatation est « flexible » ne suffit pas pour sa fabrication.

La demande de prix doit, dans la mesure du possible, définir numériquement le déplacement requis :

Pour les projets où les données de mouvement n'ont pas encore été établies, l'ingénieur en charge des systèmes de conduits doit déterminer la dilatation thermique prévue et le déplacement des équipements avant la sélection finale des joints.

Joints de dilatation en tissu de remplacement

Tous les projets de remplacement ne disposent pas d'un plan original de joint de dilatation.

BSTFLEX peut évaluer les besoins de remplacement à partir des informations dimensionnelles et de fonctionnement disponibles. Selon le projet, les informations de référence utiles peuvent inclure :

• Photographies des joints de dilatation existants
• Dimensions globales du conduit
• Mesure en face à face
• Dimensions de la bride
• Dimension et espacement des trous de boulons
• Dimensions de la courroie existante
• Agencement de revêtement existant
• Informations sur le matériel
• Température de fonctionnement normale et maximale
• Pression
• milieu de traitement
• Mouvement requis

Un échantillon physique peut également s'avérer utile pour certains projets de remplacement, notamment lorsque la géométrie de l'élément flexible ou de la fixation existante est difficile à documenter.

Fabricant de joints de dilatation en tissu sur mesure pour les projets OEM

Les exigences des équipementiers diffèrent de celles des remplacements ponctuels pour maintenance. Ils peuvent exiger des dimensions reproductibles, des matériaux de construction définis, un contrôle des plans, des exigences d'emballage et une homogénéité de production sur plusieurs commandes.

BSTFLEX prend en charge la fabrication OEM et la production de projets pour les clients industriels nécessitant des composants textiles thermiques sur mesure et des joints de dilatation non métalliques.

Le soutien à la fabrication peut comprendre :

• Production selon les plans du client
• Développement de prototypes
• Personnalisation basée sur des échantillons
• Aide à la sélection des matériaux
• Dimensions et géométrie personnalisées
• Exigences en matière de marques privées et d'emballages spéciaux
• Production répétée pour les projets OEM

Applications dans les systèmes de conduits industriels

Des joints de dilatation en tissu sur mesure peuvent être envisagés partout où il est nécessaire de gérer les fluides gazeux, les mouvements thermiques et les vibrations des équipements dans les conduits industriels basse pression.

Que doit inclure un schéma de joint de dilatation de tissu ?

Un dessin technique clair réduit le délai d'établissement du devis et contribue à éviter les erreurs d'interprétation lors de la fabrication.

Dans la mesure du possible, veuillez inclure :

• Diamètre ou largeur du conduit × hauteur
• Dimension face à face
• Largeur et épaisseur de la bride
• diamètre du trou de boulon
• espacement des trous de boulons
• Sens du flux
• Dimensions de la doublure intérieure
• disposition d'isolation
• Direction du mouvement
• Orientation installée

Pour les assemblages rectangulaires, les vues de face et de côté sont particulièrement utiles. Les fichiers CAO ou les PDF cotés sont préférables pour les configurations complexes.

Données techniques requises pour un devis

L'envoi de données de fonctionnement complètes permet au fabricant d'évaluer le joint de dilatation comme un composant technique plutôt que de se baser uniquement sur ses dimensions pour établir un devis.

Pourquoi choisir BSTFLEX pour vos joints de dilatation en tissu sur mesure ?

BSTFLEX associe le traitement technique des textiles à une capacité de fabrication sur mesure pour les applications de protection thermique industrielle. Ceci est particulièrement utile pour les joints de dilatation textiles, car l'élément flexible lui-même constitue une pièce technique essentielle de l'assemblage.
