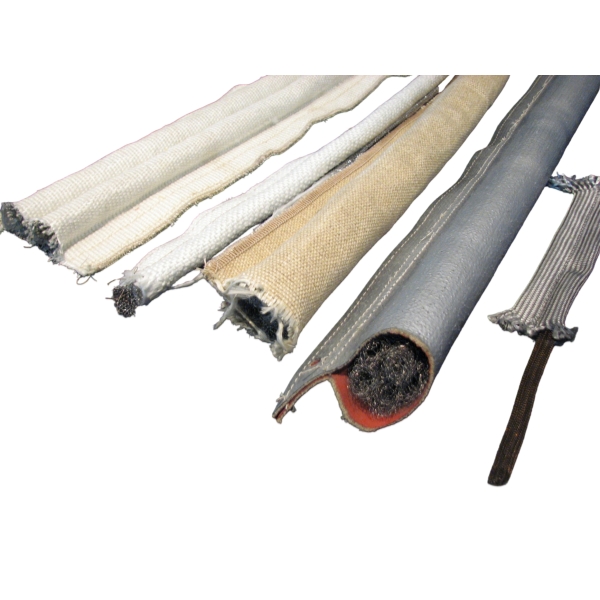

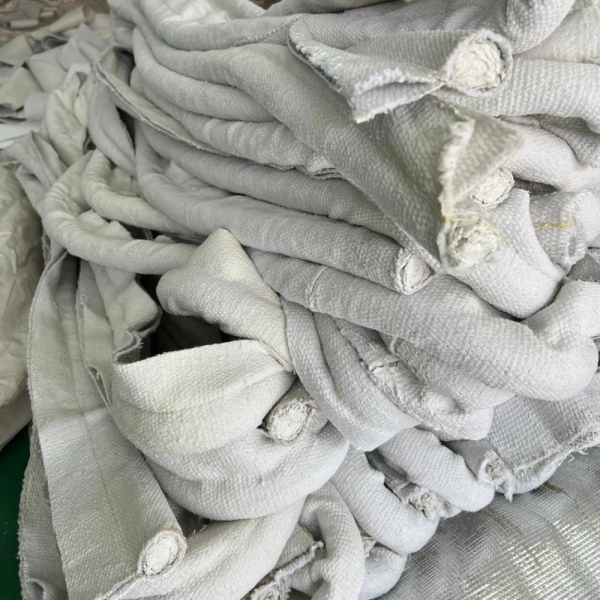

UNjoint en forme de têtardCe profil d'étanchéité flexible se compose de deux parties distinctes : un bulbe compressible rond ou ovale et une extrémité plate de fixation. Cette conception confère au joint sa forme caractéristique en forme de têtard et lui permet de résoudre des problèmes d'étanchéité que les joints plats classiques, comme les rubans ou les joints en corde, ne peuvent pas toujours traiter efficacement.
Les joints en forme de têtard sont couramment utilisés autour des portes de fours, des fours industriels, des chaudières, des fours de cuisson, des panneaux d'accès, des enceintes thermiques et autres équipements où la surface d'étanchéité doit supporter la chaleur, les ouvertures et fermetures répétées, les mouvements dimensionnels ou une surface de contact irrégulière.
Les termesjoint en forme de têtard,phoque têtard,ruban de têtardetruban d'étanchéité pour têtardElles sont fréquemment utilisées pour des produits appartenant à la même famille générale d'étanchéité. Leur construction exacte peut toutefois varier considérablement en fonction du matériau de revêtement, du noyau, de la taille de l'ampoule, de la conception de l'extrémité et de l'environnement d'utilisation.
BSTFLEX fabrique une large gamme deJoints d'étanchéité et joints d'étanchéité pour têtards haute températurepour les applications d'étanchéité industrielle, y compris les constructions sur mesure réalisées selon les conditions de fonctionnement, les plans ou les échantillons.
Son nom provient de la forme en coupe transversale du sceau.
La partie élargie ressemble au corps ou à la tête d'un têtard, tandis que la partie plate et étroite qui en prolonge fait penser à une queue.
Bien que la géométrie paraisse simple, les deux sections remplissent des fonctions complètement différentes.
La séparation de la fonction de compression de la fonction de montage est l'une des principales raisons pour lesquelles cette conception de joint est si utile sur les portes industrielles et les panneaux amovibles.
L'étanchéité se produit principalement dans l'ampoule.
Lorsqu'une porte de four, de chaudière ou un panneau d'accès se ferme, la surface de contact appuie contre l'ampoule. Le noyau interne se comprime et permet à l'enveloppe extérieure d'épouser la zone de contact.
Cette compression contrôlée permet de combler les petites irrégularités de surface et les espaces entre la porte et le cadre.
La queue plate reste fixée à l'équipement et maintient le joint correctement positionné pendant le fonctionnement.
Lorsque la porte de l'appareil se ferme, une pression est appliquée sur le bulbe. Le degré de compression dépend du diamètre du joint, de la conception du noyau, du jeu d'installation et de la force de fermeture.
Une ampoule correctement choisie doit se comprimer suffisamment pour créer un contact continu sans être écrasée au-delà de sa plage de fonctionnement prévue.
À l'intérieur de l'ampoule se trouve un noyau qui détermine en grande partie le comportement de compression du joint.
En fonction des performances requises, l'âme peut être fabriquée à partir de corde en fibre de verre, de fibre de silice, de fibre céramique, de treillis métallique en acier inoxydable, de treillis métallique en Inconel ou d'un autre matériau technique.
On peut choisir une âme en fibres souples lorsque la flexibilité et la conformabilité sont importantes. Une âme en treillis métallique peut être préférable lorsque l'application exige un meilleur soutien mécanique, une plus grande résilience ou une résistance accrue à la compression répétée.
La couverture forme la surface externe du sceau du têtard.
Le matériau est sélectionné en fonction de la température, de l'abrasion, de l'exposition chimique, de la chaleur rayonnante, de la contamination et d'autres conditions de fonctionnement.
Les matériaux de couverture courants peuvent inclure du tissu en fibre de verre, du tissu de silice, du tissu céramique, du tissu aramide, du tissu de basalte et des tissus techniques enduits.
La queue ne sert généralement pas à assurer l'étanchéité par compression primaire. Son rôle principal est l'installation.
Selon la conception de l'équipement, la queue peut être maintenue mécaniquement à l'aide de plaques, de vis, de rivets, de clips, de boulons, de profilés ou d'autres systèmes de fixation.
Cela permet à l'ampoule compressible de rester positionnée le long du bord d'étanchéité tout en laissant possible le remplacement du joint lors de la maintenance de l'équipement.
| Composant | Fonction | Options typiques |
|---|---|---|
| Couverture extérieure | Protège le joint et fournit la surface thermique ou environnementale requise | Fibre de verre, silice, céramique, basalte, aramide, fibre de verre enduite |
| Noyau de bulbe | Contrôle la compression, la résilience et le soutien structurel | Corde en fibre de verre, silice, fibre céramique, maille en acier inoxydable, maille en Inconel |
| Ampoule | Crée le joint de compression primaire | Rond, ovale, creux, soliconstruction renforcée |
| Queue | Fournit la surface de montage | Largeur personnalisée, queue simple, queue double ou conception spécifique à l'application |
Il n'existe pas de matériau unique définissant un joint en forme de têtard. Le terme décrit le profil plutôt qu'un tissu ou un noyau particulier.
Ceci est important car le joint idéal pour un four à température modérée peut être complètement différent du joint requis pour un four à haute température.

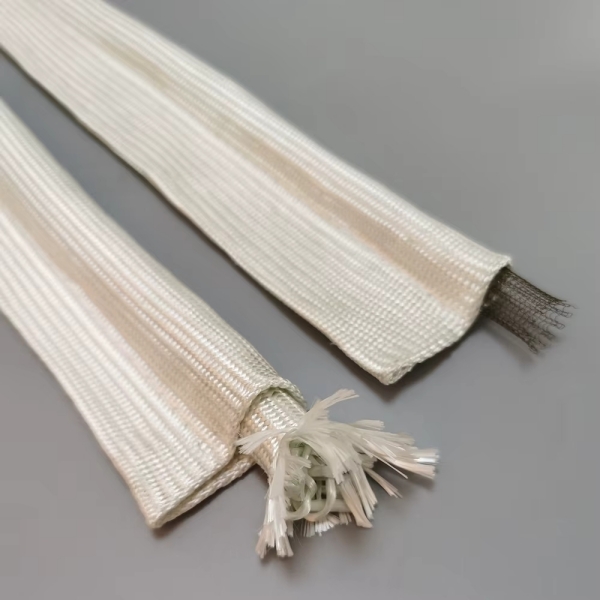

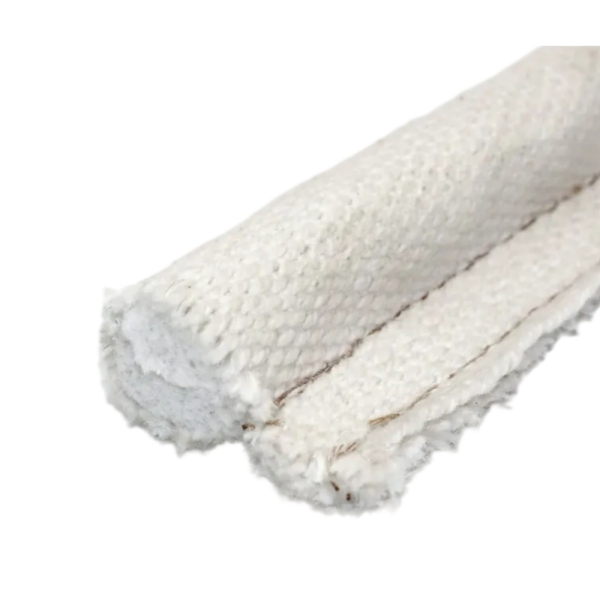

La fibre de verre est l'un des matériaux les plus utilisés pour les joints thermiques industriels car elle allie flexibilité, structure textile stable et bonnes performances thermiques.
UNjoint en fibre de verre en forme de têtardpeuvent être fabriqués avec un revêtement en fibre de verre et une âme en fibre, ou combinés avec des âmes en treillis métallique et des revêtements de surface pour différentes conditions de service.
Les tissus de silice sont utilisés lorsqu'une capacité thermique supérieure à celle des constructions classiques en fibre de verre est requise.
UNjoint en silice en forme de têtardOn peut utiliser un tissu de silice sur une âme en fibre ou une âme en treillis métallique, selon les caractéristiques de compression et la durabilité mécanique requises.
Les constructions textiles en céramique sont destinées aux environnements exigeants à haute température tels que les fours, les étuves et les équipements de traitement thermique.
Un revêtement en tissu céramique peut être combiné avec de la fibre céramique, une maille en acier inoxydable, une maille Inconel ou d'autres structures de noyau appropriées.

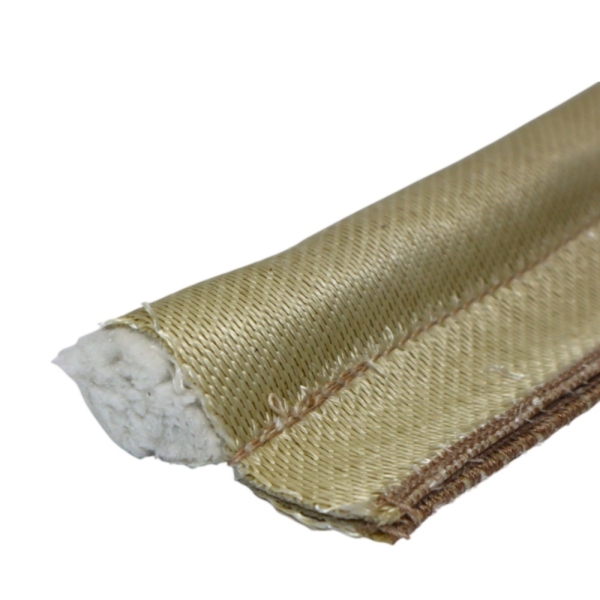

Le traitement à la vermiculite est couramment utilisé pour améliorer les performances de surface des tissus en fibre de verre dans les applications à haute température.
BSTFLEX fabrique égalementRuban d'étanchéité en fibre de verre enduit de vermiculite pour joints en forme de têtardavec des options de noyau en treillis d'acier inoxydable ou d'Inconel pour les applications d'étanchéité exigeantes de fours, chaudières, étuves et fours de cuisson.
Un revêtement en fibre de verre enduit de silicone offre une caractéristique de surface différente de celle d'un tissu en fibre de verre non traité.
Cette construction est utile pour les applications où la flexibilité, la durabilité de la surface et un revêtement extérieur plus propre sont plus importants que le choix d'un textile ultra-haute température.
Fournitures BSTFLEXjoints en fibre de verre enduits de silicone pour têtardsPour les portes de four, les registres, les panneaux d'accès et l'étanchéité des enceintes industrielles.

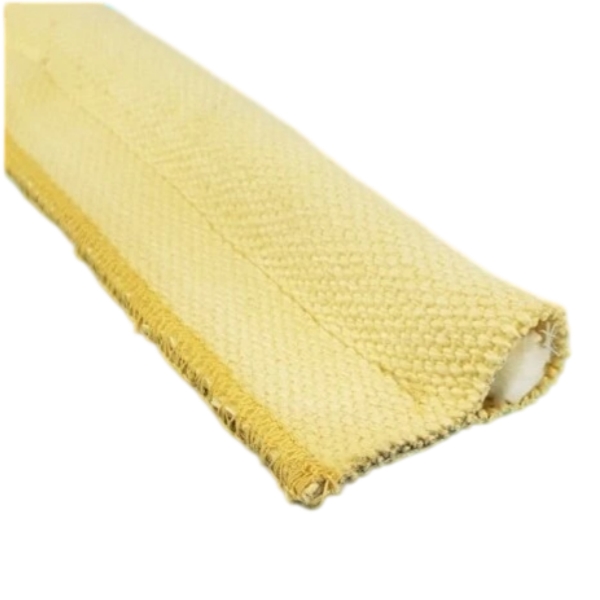

Les revêtements textiles en aramide peuvent être choisis lorsque la résistance à l'abrasion et la durabilité mécanique sont des considérations importantes en plus des performances thermiques.
Par exemple, un revêtement en aramide peut être combiné à un noyau en fibre de verre pour créer un profil de joint industriel flexible pour les portes d'équipements et les ouvertures d'accès.
Les constructions en fibre de verre revêtues de PTFE peuvent être utiles lorsque le joint est exposé à des produits chimiques, à des contaminants ou à des conditions de traitement qui nécessitent une surface textile revêtue à faible friction.
L'adéquation de toute construction en PTFE doit être évaluée en fonction des conditions réelles de température et d'exposition chimique.

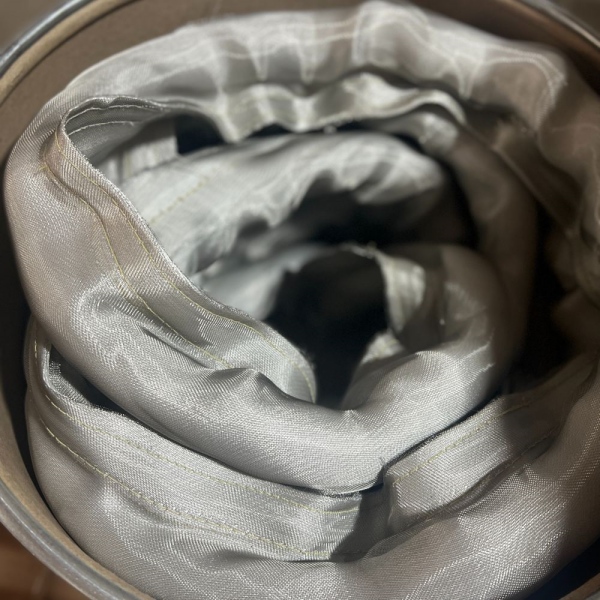

On utilise la fibre de verre aluminisée lorsque l'exposition à la chaleur radiante est un élément important de l'application.
La surface réfléchissante peut contribuer à réduire l'absorption de chaleur rayonnante tandis que l'ampoule assure l'étanchéité par compression requise.

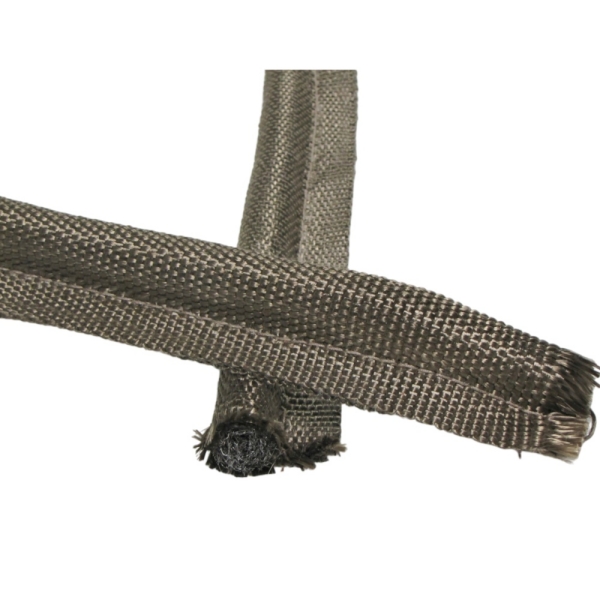

Le tissu tissé en basalte offre une autre option pour les systèmes d'étanchéité thermique nécessitant une construction textile durable en fibres minérales.
Il peut également être combiné avec des âmes en treillis métallique lorsqu'un soutien structurel plus important est nécessaire.
Le noyau est l'une des variables de spécification les plus importantes car il influe directement sur la façon dont le joint se comprime et reprend sa forme.
La corde en fibre de verre offre une structure interne flexible et relativement souple. Elle est couramment utilisée lorsque le joint doit épouser la surface d'étanchéité sans nécessiter de renfort métallique important.
On utilise des âmes en fibres haute température lorsque la construction de l'ensemble du joint doit être adaptée à des conditions thermiques plus exigeantes.

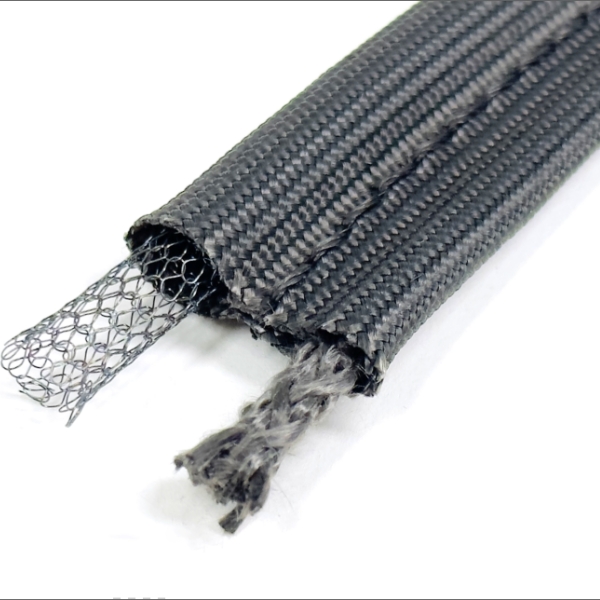

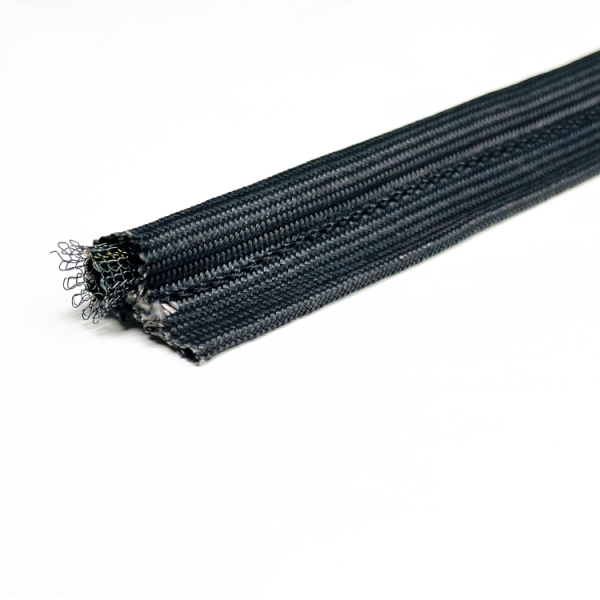

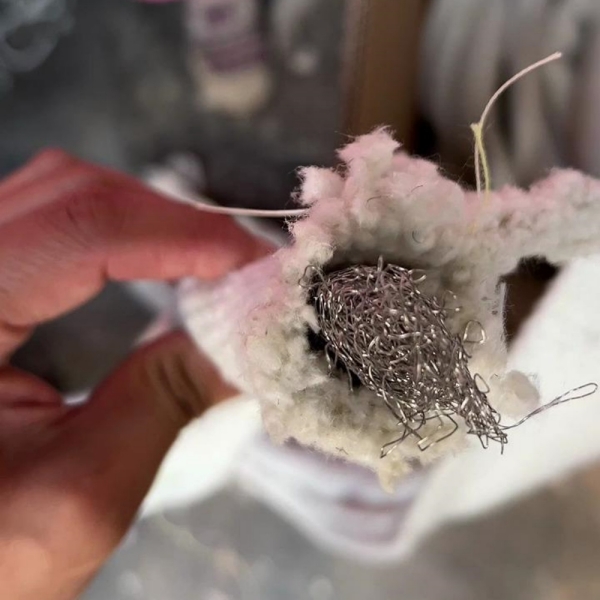

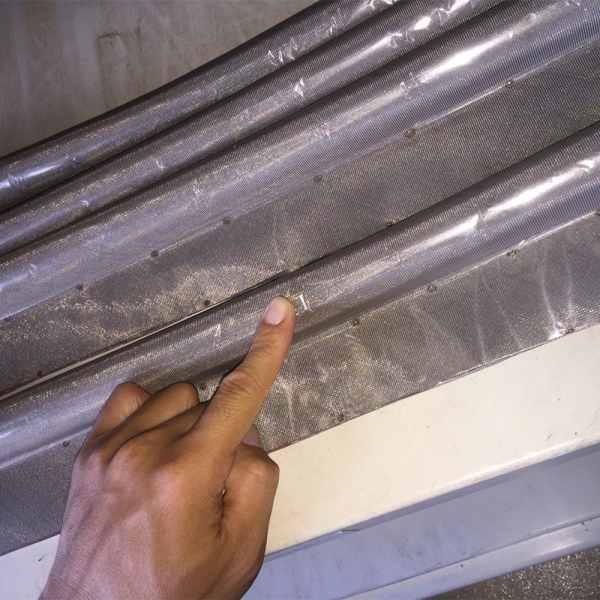

Un noyau en treillis d'acier inoxydable assure le renforcement mécanique tout en conservant un comportement en compression utile.
Il peut être choisi pour les portes et panneaux industriels exposés à des cycles répétés, aux vibrations ou à une manutention mécanique.
UnJoint en forme de têtard à noyau Inconelest généralement envisagée pour les environnements exigeants où le noyau requiert une capacité de résistance aux hautes températures et une grande stabilité mécanique.
Le choix final de l'alliage et de la conception du joint doit toujours être effectué en fonction de l'environnement d'exploitation spécifique.
La construction d'un bulbe creux permet une plus grande compressibilité lorsque l'application présente une force de fermeture limitée ou nécessite que le joint puisse s'adapter à un espace d'étanchéité relativement important.
Les joints Tadpole sont particulièrement utiles sur les équipements où une porte, une trappe, un panneau amovible ou une bride s'ouvre et se ferme de manière répétée.
Les applications typiques comprennent :
Des sources industrielles documentent également l'utilisation de joints de type têtard dans les fours industriels, les systèmes d'échappement et de plénum de production d'énergie, les équipements de traitement thermique et les systèmes de revêtement en poudre.
La porte d'un four doit maintenir une étanchéité parfaite même lorsque le cadre de la porte et les composants métalliques environnants subissent des cycles répétés de chauffage et de refroidissement.
Le ruban d'étanchéité plat peut être performant dans certaines applications appropriées, mais sa capacité à s'adapter à un écart important ou variable est limitée.
L'ampoule d'unjoint de porte de fournaise en forme de têtardIl offre un volume compressible supplémentaire. Cela permet au joint de s'adapter aux légères variations de la surface de contact tout en maintenant le contact sur tout le périmètre de la porte.
Pour les applications exigeantes, les constructions renforcées par de la silice, de la céramique, de la fibre de verre traitée à la vermiculite ou par un treillis métallique peuvent être évaluées en fonction de la température réelle du four et des conditions mécaniques.
Les portes des fours industriels peuvent être ouvertes des centaines, voire des milliers de fois au cours de leur durée de vie.
Le joint doit donc faire plus que résister à la chaleur. Il doit également supporter des compressions répétées, des manipulations mécaniques et les mouvements de la structure de la porte.
Un ingénieur correctement conçujoint de porte de four en forme de têtardassure une zone de compression définie autour de l'ouverture du four tout en maintenant la section de montage mécaniquement séparée de la surface d'étanchéité principale.
| Fonctionnalité | Joint en forme de têtard | Ruban d'étanchéité plat |
|---|---|---|
| Profil | Ampoule compressible et queue de montage | bande textile plate |
| Compensation de l'écart | Bon lorsque la taille est correcte | Limité par l'épaisseur du ruban |
| Contrôle de la compression | Principalement déterminé par le bulbe et le noyau | Déterminé par l'épaisseur totale du ruban |
| Montage | Tail fournit des services dédiészone de fixation | La bande elle-même est montée directement |
| Utilisation typique | Portes, trappes, panneaux et joints d'étanchéité plus importants | Brides, joints et interfaces relativement planes |
Un joint en corde et un joint en forme de têtard peuvent utiliser des fibres haute température similaires, mais leur géométrie et leurs méthodes d'installation sont différentes.
Un joint en corde est généralement rond, carré ou rectangulaire et ne possède pas de bride de montage intégrée.
Un joint en forme de têtard comprend une queue spécialement conçue pour positionner et fixer l'ampoule.
Pour les portes et les panneaux amovibles, ce système permet une installation plus contrôlée et un remplacement plus prévisible.
Choisir un joint uniquement en fonction de sa température maximale n'est pas suffisant.
L'environnement opérationnel complet doit être évalué.
Déterminer la température normale continue ainsi que les éventuelles pointes de température.
Le revêtement, les coutures, l'âme et tout autre revêtement doivent être adaptés aux conditions réelles d'utilisation.
L'ampoule doit correspondre à l'espace d'étanchéité disponible et à la compression requise.
Une ampoule trop petite risque de ne pas assurer un contact continu. Une ampoule trop grande risque d'être excessivement comprimée ou de nécessiter une force de fermeture trop importante.
Déterminez de combien l'ampoule sera comprimée après la fermeture de la porte ou du panneau.
Ceci est particulièrement important lorsqu'il s'agit de choisir entre une corde en fibres, un treillis creux et des âmes plus fortement renforcées.
Choisissez le revêtement en fonction de l'exposition à la chaleur, à l'abrasion, à la chaleur rayonnante, au contact chimique et à l'environnement.
Le choix du noyau influe sur la résilience, la fermeté, la capacité de récupération et les performances thermiques.
La partie de fixation doit offrir une surface suffisante pour la méthode de fixation choisie sans interférer avec la géométrie de l'équipement.
Vérifiez si le joint sera maintenu par une plaque métallique, des vis, des rivets, des clips, des boulons ou un canal de montage profilé.
Pour les joints de remplacement, plusieurs dimensions doivent être notées avant de retirer ou de jeter le joint d'origine.
Des photographies et un schéma en coupe sont particulièrement utiles lors du remplacement d'un joint d'origine existant.
Oui. Les phoques en forme de têtard se prêtent particulièrement bien à la personnalisation car leur structure textile et leur noyau interne peuvent être modifiés.
BSTFLEX peut développer des constructions sur mesure selon :
Cette flexibilité permet aux ingénieurs de spécifier le joint autour de l'équipement plutôt que de modifier l'équipement autour d'un joint standard.
Bien que le profil à ampoule unique soit la configuration la plus reconnaissable, la construction du joint en forme de têtard ne se limite pas à une seule forme.
Une seule ampoule compressible fixée à une tige de montage plate. Il s'agit de la configuration standard pour de nombreuses portes de fours et de chaudières.
Deux sections bulbeuses peuvent être intégrées lorsque la conception de l'équipement nécessite deux lignes d'étanchéité ou une zone d'étanchéité compressible plus large.
Une construction à deux queues peut être utilisée lorsque le joint nécessite un système de fixation différent ou lorsque la conception du montage requiert du matériau des deux côtés de l'ampoule.
Pour certaines applications de portes et de panneaux, le joint peut être fabriqué sous forme de cadre sans fin ou d'une autre forme continue afin de réduire le nombre de joints autour du périmètre d'étanchéité.
L'un des principaux avantages du profil en forme de têtard est que le revêtement et le noyau n'ont pas besoin d'être fabriqués du même matériau.
Par exemple, une application peut nécessiter :
Cela crée une vaste matrice d'ingénierie dematériau de couverture + matériau de noyau + profil + application.
Au lieu de considérer tous les joints en forme de têtard comme un seul et même produit, les ingénieurs devraient sélectionner chaque couche en fonction des exigences thermiques, mécaniques et environnementales de l'installation.
Fournir des informations complètes sur le fonctionnement facilite la recommandation d'une conception de joint adaptée et l'établissement d'un devis précis.
Pour une demande de devis personnalisée, veuillez fournir autant d'informations que possible parmi les suivantes :
Si le matériau d'origine est inconnu, la température d'application, la conception de l'équipement et le profil de l'échantillon peuvent souvent fournir suffisamment d'informations pour commencer la sélection du matériau.
Un joint en forme de têtard est un profilé d'étanchéité flexible composé d'un bulbe compressible fixé à une tige de montage plate. Le bulbe assure l'étanchéité tandis que la tige fixe le joint à l'équipement.
Dans la terminologie de l'étanchéité industrielle,joint en forme de têtardetphoque têtardsont souvent utilisés indifféremment. Le ruban en forme de têtard et le ruban d'étanchéité en forme de têtard sont également utilisés pour des constructions similaires.
Le joint à bulbe crée une zone d'étanchéité compressible. À la fermeture de la porte ou du panneau, il épouse la surface de contact et contribue à compenser les interstices ou les légères irrégularités de surface.
La partie arrière sert de point de fixation. Elle peut être maintenue par des plaques, des vis, des rivets, des clips, des boulons ou des rails de montage, selon la conception de l'équipement.
Il n'existe pas de matériau universellement idéal. La fibre de verre, la silice, la céramique, le basalte, l'aramide, la fibre de verre revêtue de PTFE, la fibre de verre revêtue de silicone et la fibre de verre aluminisée répondent chacune à différentes combinaisons d'exigences en matière de température, d'abrasion, d'exposition chimique et de contraintes mécaniques.
Oui. Le treillis métallique Inconel peut être utilisé comme noyau d'ampoule lorsque l'application requiert une structure interne métallique renforcée adaptée aux environnements thermiques exigeants.
Oui. Le diamètre de l'ampoule, la largeur de la queue, le profil général, le matériau du revêtement, le matériau du noyau et les détails de fabrication peuvent être personnalisés selon les plans techniques ou les échantillons physiques.
Les applications courantes comprennent les portes de fours, les fours industriels, les chaudières, les fours de cuisson, les équipements de traitement thermique, les panneaux d'accès, les systèmes d'échappement, les enceintes thermiques et autres équipements industriels nécessitant une étanchéité par compression flexible.
BSTFLEX fabrique des joints en forme de têtard pour la production OEM, la maintenance des équipements et les projets d'étanchéité de remplacement.
Nos capacités de fabrication couvrent différents revêtements textiles, enduits, âmes en fibres, treillis en acier inoxydable, treillis Inconel et profils de bulbe et de queue personnalisés.
Pour découvrir d'autres constructions, visitez notre site web.Gamme de produits Tadpole Seal et Tadpole Gasket.
Pour obtenir un devis, veuillez nous communiquer la section transversale du joint, ses dimensions, la longueur requise, la température de fonctionnement, l'application et les matériaux souhaités. Nous pouvons également utiliser des échantillons de joints existants ou des schémas d'équipement pour un développement sur mesure.
Vous avez besoin d'un joint en forme de têtard sur mesure pour un four, une chaudière, un four de cuisson ou une enceinte thermique ?
Contactez BSTFLEX et soumettez-leur vos plans ou exigences d'application pour la sélection des matériaux, le développement d'échantillons et l'établissement d'un devis.
