Ruban échelle en fibre céramique pour joints boulonnés haute température

Un couvercle de four boulonné nécessite plus qu'une simple bande s'ajustant autour des goujons. Le joint thermique doit rester en place, assurer le contact prévu et résister aux cycles de fonctionnement. Le choix entre la fibre de verre et la fibre céramique doit donc se fonder sur la conception du joint, et non pas uniquement sur la température maximale indiquée sur l'étiquette.

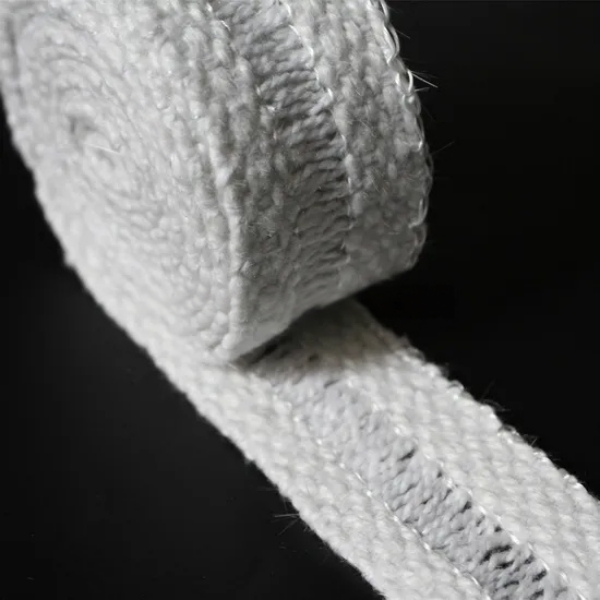

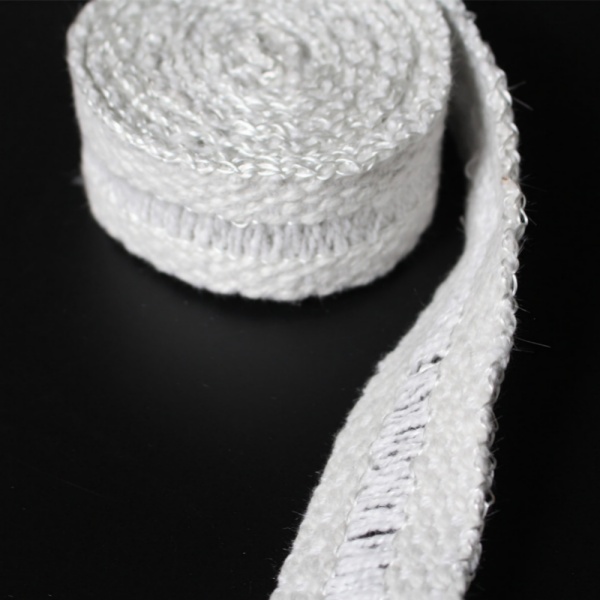

Le ruban en fibre céramique à échelle est un textile thermique tissé dont certains fils longitudinaux sont omis d'une zone de fixation centrale.Également appelée bande de renfort en fibre céramique ou bande de fixation pour trous de boulons en céramique, elle permet de maintenir les fixations tout en fournissant un matériau tissé de part et d'autre de la ligne de fixation. BSTFLEXruban échelle en fibre céramiqueCette construction est conçue pour les détails d'isolation industrielle et d'étanchéité thermique.

La section en forme d'échelle résout un problème de réparation

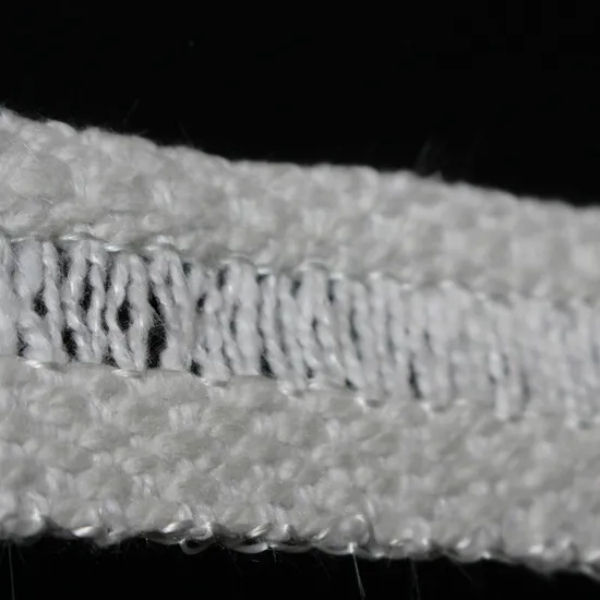

La partie centrale de la chaîne permet de positionner le textile autour des vis, goujons ou boulons. Elle ne définit pas un espacement standard des perforations et des fils transversaux peuvent subsister au niveau de la zone de fixation. Il est recommandé de vérifier sa géométrie à l'aide d'un échantillon du produit plutôt que de considérer le centre comme une fente sans restriction.

Plus important encore, indiquez où le joint est censé entrer en contact avec l'équipement. Le chemin de fixation et le chemin de contact thermique sont deux choses différentes. Vérifiez que les parties tissées reposent sur les surfaces d'appui prévues et que la zone de fixation n'interrompt pas le contact requis. Lorsqu'aucune fixation ne doit traverser le textile, unRuban en fibre céramique tissée simpleIl s'agirait peut-être plutôt de la construction à évaluer.

Quand une construction en céramique est-elle judicieuse ?

Le ruban céramique pour joints en échelle est une solution envisageable lorsque les performances documentées d'une construction en fibre de verre ne répondent pas aux exigences thermiques du joint. Parmi les éléments pertinents à évaluer figurent les bandes de contact retenues sur les portes de fours industriels, les trappes de visite boulonnées et les panneaux amovibles autour des équipements chauffés. Chaque cas doit être validé par rapport à la conception de l'équipement.

Avant de changer de matériau, il convient d'identifier le problème de la bande existante. Les dommages causés par une chaleur prolongée nécessitent une analyse différente de celle d'une bande déchirée par un objet pointu. Un contact irrégulier dû à une porte déformée ne sera pas corrigé par un simple changement de fibre.

Où le courantruban d'échelle en fibre de verreSi le matériau remplit déjà les conditions requises, la céramique n'est pas automatiquement le meilleur choix. Il convient de comparer la durée de vie nécessaire, la manipulation, l'ajustement et la procédure d'entretien. Une largeur totale et une épaisseur nominale identiques ne garantissent pas que deux textiles différents se comporteront de la même manière dans un joint comprimé.

Lisez la plage de températures de fonctionnement comme une spécification de construction

La température de classification des fibres céramiques, la limite de service continu d'un ruban fini et la limite d'exposition de courte durée ne sont pas interchangeables. Demandez laquelle est mentionnée dans le devis. Indiquez la température à l'emplacement du ruban, la durée d'exposition et l'atmosphère du procédé, et non pas seulement la température de consigne du four.

Le renforcement doit également figurer dans le cahier des charges. Les fils textiles céramiques peuvent contenir des filaments de verre ou un renforcement métallique, avec des limites de résistance à chaud différentes. Vérifiez le renforcement du ruban d'échelle proposé ; ne présumez pas qu'une option mentionnée pour un autre ruban céramique est disponible pour la même construction d'échelle.

Les renforts facilitant le tissage et l'ajustement ne sont pas automatiquement aptes à supporter une charge mécanique continue à la température de fonctionnement. De même, un ruban renforcé de métal ne constitue pas un élément porteur. À proximité d'éléments chauffants électriques, il convient de vérifier la présence de renforts conducteurs lors de l'examen de l'équipement.

Spécifiez les conditions de contact, et pas seulement l'épaisseur non comprimée.

Pour une bande thermique retenue, indiquez séparément l'épaisseur nominale du ruban et les conditions d'installation prévues. Précisez si le schéma de l'équipement concerne un joint fermé, une épaisseur comprimée ou une charge appliquée. La mesure de l'épaisseur sur un rouleau non chargé ne constitue pas une description complète du joint fonctionnel.

Il convient également de distinguer les éléments de fixation qui maintiennent le ruban en place de ceux qui ferment la porte. Une vis de fixation peut positionner le ruban sans pour autant garantir la pression d'étanchéité finale. L'échantillon doit être évalué en tenant compte du système de fixation, du dispositif de fermeture et des surfaces d'appui réels.

Vérifiez l'état après le cycle de chauffe prévu ainsi que pendant l'assemblage à froid. Recherchez toute perte de contact, tout déplacement et tout dommage au niveau des bords retenus. Ne compensez pas un changement inexpliqué en ajoutant une couche ou en serrant davantage sans avoir préalablement examiné la conception de l'assemblage. Le nom du produit n'indique ni un pourcentage de compression universel ni un couple de serrage.

Inclure le chauffage initial dans l'analyse des matériaux

Certains textiles céramiques contiennent des fibres ou des liants organiques utilisés pour la fabrication du fil. Leur élimination lors du chauffage peut produire de la fumée et modifier l'état du produit à la livraison. Renseignez-vous sur la présence de ces composants dans le ruban choisi et sur le fait qu'il ait subi un traitement thermique.

Pour un procédé en milieu clos ou une installation soumise à des restrictions de contamination, précisez ces exigences avant l'approbation de l'échantillon. Consultez la fiche de données de sécurité en vigueur et toute documentation relative au premier chauffage. Ne présumez pas que chaque ruban céramique à échelle est exempt de liant, pré-nettoyé ou adapté à un procédé soumis à des restrictions de fumée.

Le traitement thermique initial et les cycles de service répétés constituent des contrôles différents. Un échantillon ayant subi son premier chauffage doit toujours satisfaire aux exigences de contact et de manipulation du joint. Il convient d'utiliser les procédures de mise en service et de ventilation approuvées pour l'équipement plutôt que de recourir à un processus de brûlage improvisé.

Faire correspondre le procès à l'utilisation de la couverture

Une couverture qui reste fermée pendant de longues périodes

Incluez la durée de maintien à chaud prévue dans l'évaluation. Vérifiez que la bande reste bien supportée et que le joint répond aux critères d'acceptation spécifiés après exposition. Un bref essai de chauffage ne permet pas d'établir les performances sur une période de fonctionnement prolongée.

Une porte s'est ouverte entre les cycles de production

Incluez l'ouverture, la fermeture et la remise en place lors de l'essai. Vérifiez l'absence de frottement, de déplacement de matériau et de dommages aux points de fixation. La résistance à la chaleur seule ne garantit pas la résistance aux contraintes mécaniques répétées.

Un joint avec une exigence de fuite définie

Utilisez le système d'étanchéité et le test d'étanchéité homologués de l'équipement. Une bande thermique tissée ne garantit pas l'étanchéité aux gaz, la rétention de pression ou l'étanchéité sous atmosphère contrôlée. Lorsque ces fonctions sont requises, l'ensemble du joint doit être évalué en fonction de ces exigences et non validé uniquement par la température nominale de la bande.

Consignez les critères d'acceptation avant tout nouvel approvisionnement.

Définissez les éléments à inspecter ou à mesurer avant l'essai. Il est utile de vérifier la position de maintien, la continuité des contacts, les dimensions, le fonctionnement de la fermeture et tout résultat thermique ou d'étanchéité spécifié. Une bandelette d'apparence nette ne prouve pas que tous ces critères ont été respectés.

Consignez la construction de l'échantillon, le renforcement, la révision du plan, la méthode d'installation et l'historique de chauffage. Procédez à une inspection lors d'une opération de maintenance sécurisée après le cycle convenu. Toute réutilisation, remplacement ou modification doit être effectuée conformément à la procédure d'utilisation approuvée ; ne présumez pas qu'une bande apparemment intacte puisse toujours être réinstallée.

Demandez du ruban adhésif en fibre céramique pour votre joint boulonné

Pour toute demande de devis, veuillez indiquer la largeur totale du ruban, les exigences relatives à la zone de fixation centrale, l'épaisseur nominale, la longueur en rouleau ou à la coupe et la quantité. Joignez le schéma de jointure, le système de fixation, les exigences de contact lors de l'installation, les conditions d'exposition normales et maximales, ainsi que le cycle de maintenance. Si possible, veuillez inclure une spécification du matériau ou un échantillon approuvé.

Veuillez demander confirmation de la composition des fibres et du renforcement, des données de service applicables et des dimensions disponibles. Les géométries, emballages et exigences d'approvisionnement non standard doivent être examinés lors du devis et non déduits d'une description générale du produit.

RevoirRuban en fibre céramique BSTFLEX pour l'étanchéité thermique industrielle, comparer les matériaux dans leGamme de rubans industriels haute température, ouEnvoyez votre schéma d'équipement et demandez un devis pour un ruban d'échelle en céramique.
