Gaines de tuyaux hydrauliques en polyester pour assemblages de tuyaux OEM : dimensionnement, abrasion et options d'approvisionnement

Un bon de commande mentionnant simplement « gaine de tuyau en polyester » laisse plusieurs choix au fournisseur : la composition du textile, les dimensions internes utiles, la longueur finie et le format de livraison. Ces détails déterminent si le matériau arrive prêt à l’emploi ou s’il nécessite un tri, une découpe et des vérifications d’ajustement supplémentaires.

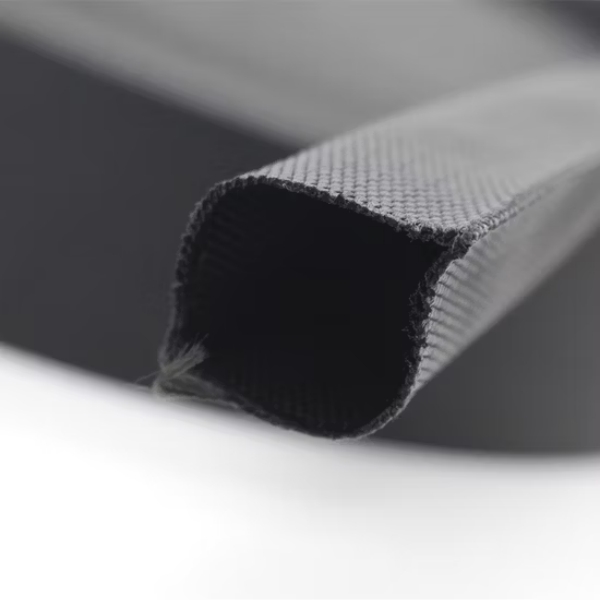

Les gaines en polyester pour flexibles hydrauliques sont des revêtements textiles externes sélectionnés pour protéger la surface des flexibles contre l'abrasion.Ces gaines sont distinctes de la structure sous pression du flexible. Pour un flexible d'origine constructeur, précisez les dimensions du manchon autour du flexible, la séquence d'installation et les conditions d'usure, puis convenez des modalités de livraison et d'inspection.

Le BSTFLEXgaine de protection en polyester pour flexible hydrauliqueCe guide constitue un point de départ pour la recherche de solutions adaptées à l'abrasion. Il détaille les informations à inclure dans la demande de renseignements, la méthode de comparaison des échantillons et les modalités d'approvisionnement à finaliser avant le lancement de la production.

Commencez par le schéma du tuyau, et non par la largeur du manchon.

Utilisez les dimensions extérieures du tuyau fini. Le diamètre nominal et le diamètre du raccord correspondent à des mesures différentes ; aucune ne détermine le dégagement nécessaire à l’intérieur de la gaine de protection. Indiquez le profil du raccord le plus large que la gaine devra recouvrir lors de l’installation, une fois les raccords fixés.

Pour un faisceau, indiquez sa disposition prévue et son profil extérieur global. Ne calculez pas la taille de gaine requise en additionnant simplement les diamètres des tuyaux. Vérifiez également que le regroupement des tuyaux est adapté à leurs besoins de manutention et de maintenance.

Il s'agit d'une liste de contrôle pour les demandes de renseignements, et non d'un tableau des tailles de produits.La largeur à plat ne correspond pas au diamètre intérieur et ne doit pas être utilisée à la place du diamètre extérieur du tuyau. Vérifiez la compatibilité du modèle indiqué et testez un échantillon sur l'assemblage final. Les dimensions d'une autre série de manchons ne doivent pas être utilisées sans avoir préalablement vérifié l'équivalence des produits.

Définir la place du manchonnage dans le processus d'assemblage

Pour une gaine tubulaire en polyester, déterminez si elle sera installée avant ou après les raccords d'extrémité du tuyau. Convenez de la séquence avec le monteur de tuyaux, en précisant notamment l'accès pour le sertissage, les essais de pression, l'identification et l'inspection finale. Le revêtement de protection ne doit pas entraver la procédure d'assemblage approuvée des tuyaux et des raccords.

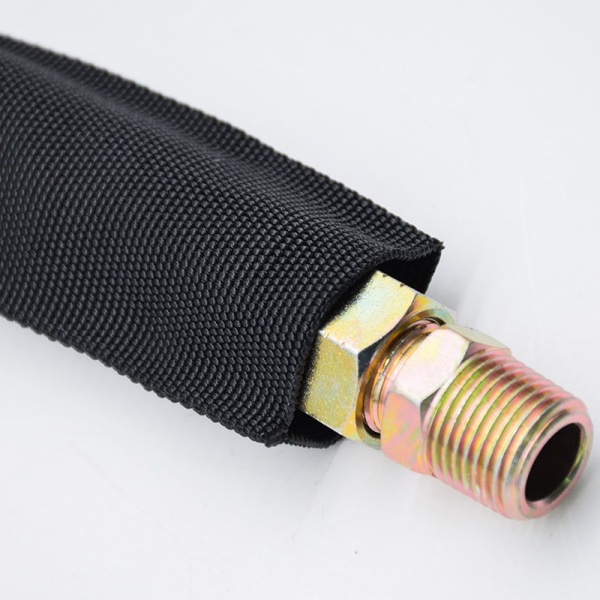

Un manchon adapté au corps du tuyau peut ne pas passer sur un raccord assemblé. Inversement, choisir un manchon beaucoup plus large uniquement pour dégager un raccord peut entraîner un mauvais ajustement le long du tuyau. Il est préférable de résoudre ce problème lors de l'approbation de l'échantillon plutôt que de le laisser à l'opérateur de production.

Lorsqu'une installation existante ne présente aucun accès pratique à ses extrémités, évaluer séparément une construction amovible.gaine de tuyau en nylon enveloppanteutilise une méthode d'installation et un matériau différents ; il ne s'agit pas d'une version interchangeable du produit en polyester.

Indiquez les positions requises des extrémités des manchons sur le schéma d'assemblage. Prévoyez l'accès aux points d'inspection et l'identification des flexibles, et spécifiez le mode de fixation des extrémités. Avant d'installer ou de contrôler la protection sur l'équipement installé, suivez les procédures d'arrêt, d'isolation et de dépressurisation, y compris le contrôle de l'énergie stockée.

Évaluer l'abrasion par rapport au contact réel

Décrivez la source d'usure avant de comparer les matériaux. Le frottement d'un tuyau contre un autre, son déplacement sur un support et le contact avec une surface de machine rugueuse présentent des conditions d'évaluation différentes. Veuillez envoyer des photographies ou un schéma annoté du trajet du tuyau, indiquant les points de contact et son mouvement.

Pour les comparaisons d'échantillons, veuillez demander la méthode et l'édition de l'essai d'abrasion, la construction de l'éprouvette, le dispositif de support, la surface de contact, la charge appliquée et le point d'arrêt. Un comptage de cycles sans ces détails ne constitue pas un cahier des charges complet. Les résultats obtenus avec différentes méthodes d'essai ou différentes constructions de manchons ne doivent pas être considérés comme directement interchangeables.

Définir un critère d'acceptation adapté à l'application, puis évaluer le manchon proposé sur un assemblage représentatif. Observer la couverture, le mouvement, l'ajustement et l'usure locale selon une procédure d'évaluation approuvée. Un résultat d'abrasion en laboratoire ne constitue pas, à lui seul, une garantie de durée de vie pour une machine fonctionnant dans des conditions différentes.

Il est préférable de corriger un acheminement inadapté, un contact avec des arêtes vives ou un support insuffisant plutôt que de compter sur une gaine plus épaisse pour compenser. Une gaine anti-abrasion en polyester ajoute une couche d'usure externe ; elle ne constitue pas un support structurel pour le tuyau et ne permet pas de remettre en service un tuyau endommagé.

Maintenir séparément la température, l'exposition aux fluides et les exigences relatives à la flamme.

Le terme « polyester » désigne la famille de fibres, et non la spécification complète du produit. Indiquez la construction du fil ou du textile lorsque cela est nécessaire, ainsi que l'épaisseur, tout revêtement ou finition, et les conditions d'utilisation. Ne présumez pas que deux manches portant le même nom de matière offrent la même coupe ou les mêmes performances.

Indiquez les températures normales et maximales, la durée d'exposition, les sources de chaleur à proximité et les contacts prévus avec les fluides hydrauliques, les produits de nettoyage ou autres produits chimiques. Pour l'évaluation de la compatibilité chimique, précisez la substance, sa concentration, la température et le mode de contact. Assurez-vous de l'adéquation du produit à la construction fournie plutôt que de vous fier à une simple mention de « résistance chimique ».

Lorsqu'un projet spécifie la résistance à la flamme, examinez ungaine de tuyau en polyester ignifugéIl s'agit d'une sélection distincte. Pour une application conforme aux spécifications MSHA, demandez les détails d'homologation relatifs au produit concerné. N'étendez pas une homologation d'une catégorie de manchon à une autre.

La résistance à la flamme et à l'abrasion ne garantit pas la protection contre l'éclatement ni contre les fuites ponctuelles. Ces exigences nécessitent des preuves distinctes pour le système de protection concerné. Un manchon externe n'augmente pas non plus la pression de service nominale du tuyau ni la limite de température du fluide.

Comparer les rouleaux, les longueurs de coupe finies et les kits d'assemblage

Le prix au mètre le plus bas ne correspond pas nécessairement au coût unitaire le plus bas. Lors de votre demande de devis pour une gaine de tuyau en polyester, comparez les formats ci-dessous en fonction de vos capacités de découpe, de la composition de vos pièces et de votre processus d'assemblage. La disponibilité et les conditions commerciales du modèle choisi doivent être vérifiées.

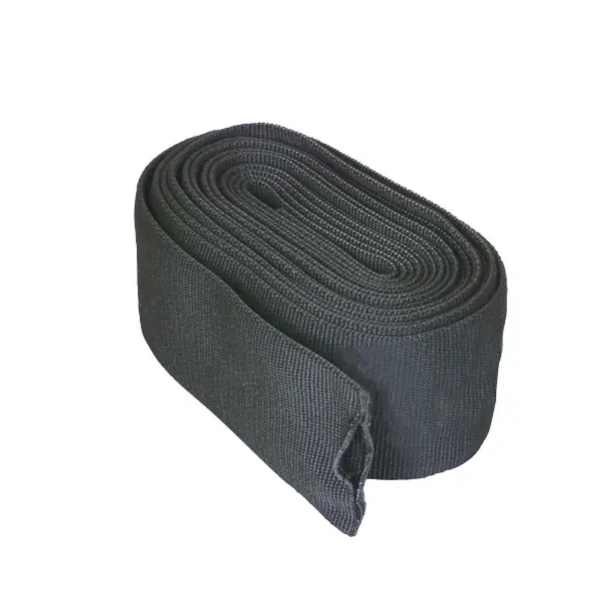

Pour les achats en rouleaux, convenez si la longueur indiquée doit être continue et comment gérer les petites longueurs. Pour les pièces coupées, précisez les dimensions finales après le traitement des bords convenu. Ne présumez pas que tous les produits coupés sont thermoscellés, ni qu'une seule méthode de finition convient à toutes les constructions.

Comparez les devis sur la base d'une même base : matière première utilisable, découpe et finition, déchets, identification, emballage et manutention. Indiquez séparément la quantité d'échantillon, la commande initiale, la demande récurrente prévue et les modalités de livraison. Une prévision facilite la planification des approvisionnements, mais ne doit pas être considérée comme une quantité ferme à commander, sauf accord contraire.

Approuver l'échantillon et consigner les spécifications de production

Conservez un échantillon approuvé, accompagné de son plan de révision et des exigences d'inspection. Notez la composition en polyester, les dimensions, les conditions de mesure, la finition et tout marquage ou détail d'emballage. L'aspect seul ne suffit pas à identifier un produit de remplacement équivalent.

Vérifiez le premier article sur un flexible représentatif, en incluant le profil du raccord et les coudes. Assurez-vous que le manchon peut être installé comme prévu, qu'il couvre la zone d'usure prévue et qu'il ne gêne pas les colliers de serrage ni l'inspection. Consignez le résultat avant d'autoriser la production en série.

Définissez la méthode d'identification des lots de production et les contrôles à effectuer à réception. Demandez au fournisseur de vous informer avant toute modification de la structure du fil, du textile, du revêtement, des dimensions ou du procédé de finition. Précisez quelles modifications nécessitent un nouvel échantillon ou une nouvelle évaluation de l'application.

BSTFLEXServices de fabrication OEM et sur mesureCe processus comprend l'examen de la demande, le développement d'échantillons et l'approbation de la production. Il permet de confirmer la gaine en polyester proposée avant de fixer les spécifications d'achat. La quantité minimale de commande et le délai de livraison dépendent du produit et du niveau de personnalisation.

Questions concernant l'achat de manchons de tuyaux en polyester

Une seule taille de manchon peut-elle convenir à plusieurs références de flexibles ?

C’est possible, mais vérifiez la compatibilité et le chemin d’installation de chaque assemblage. Le diamètre extérieur du tuyau, le profil du raccord, la longueur protégée et le cheminement peuvent varier. Validez la dimension commune par rapport à tous les plans pertinents plutôt que de vous fier uniquement au diamètre nominal du tuyau.

Une gaine de tuyau en polyester est-elle automatiquement ignifugée ?

Le terme « polyester » ne doit pas être interprété comme une indication de résistance au feu. Précisez les performances requises et obtenez la documentation relative à la construction mentionnée. Distinguez clairement les manchons anti-abrasion standard des manchons ignifuges ayant fait l'objet d'une validation distincte.

De quoi a-t-on besoin pour une demande d'échantillon utile ?

Veuillez envoyer le schéma ou les dimensions du tuyau, le profil du raccord, la longueur protégée, les conditions d'usure et le format de livraison souhaité. Indiquez les contrôles que l'échantillon doit réussir. Un échantillon destiné à une évaluation précise est plus utile qu'une demande non qualifiée de manchon standard.

Demande d'échantillons de manchons de tuyaux en polyester ou de fourniture OEM

Pour leGaine de protection en polyester BSTFLEX pour tuyauVeuillez indiquer le diamètre extérieur de votre tuyau, le profil de raccordement maximal, la longueur de couverture, les conditions d'application et les tests requis. Précisez le format souhaité (rouleau ou pièce finie), les quantités, les exigences d'emballage et la date de livraison souhaitée.

Veuillez contacter BSTFLEX en leur fournissant votre schéma d'assemblage de flexibles ou vos spécifications d'achat.Pour une machine nécessitant plusieurs types de protection externe, utilisez lepage de sélection de la protection des flexibles hydrauliquesidentifier le produit approprié à chaque exposition.
