Pour cette raison, le choix du joint de four doit être basé sur l'ensemble d'étanchéité complet : matériau de revêtement, noyau interne, dimensions du bulbe, queue de montage, couture, plage de compression et température réelle à l'emplacement du joint.
BSTFLEX fabrique des joints en forme de têtard et joints d'étanchéité en forme de têtard haute température pour les portes de four, les équipements de traitement thermique, les fours, les chambres thermiques et autres systèmes de chauffage industriels. Les profils peuvent être développés à partir de dessins, de dimensions d'équipement ou d'échantillons de joints existants.
L'une des erreurs de spécification les plus courantes consiste à sélectionner le joint uniquement à partir du point de consigne du four.
Le joint peut être installé derrière un bord réfractaire, à l'extérieur de la zone la plus chaude de la chambre ou adjacent à un cadre métallique refroidi. Dans d'autres équipements, le joint peut être exposé au rayonnement direct, aux fuites de gaz chaud ou aux surfaces métalliques chauffées.
Avant de sélectionner le matériau, déterminez :
La capacité thermique d'un tissu brut ne doit pas être considérée comme la température nominale du joint fini complet.

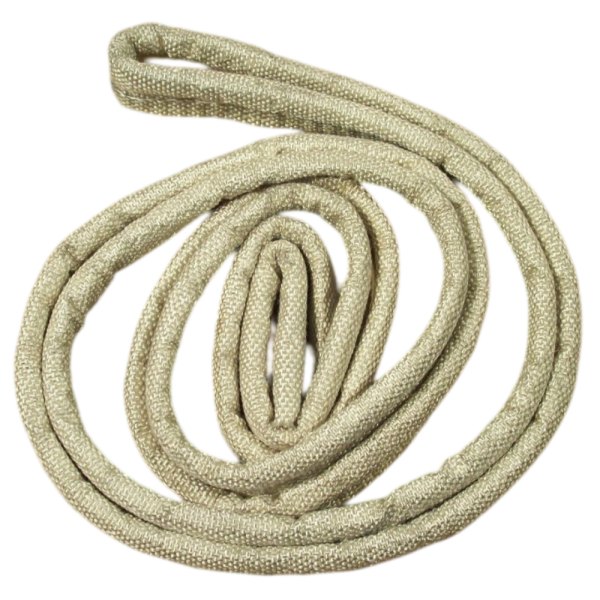

Un joint en forme de têtard utilise un bulbe compressible comme section d'étanchéité principale et une queue textile plate pour le montage.
Lorsque la porte du four se ferme, le bulbe est comprimé entre la porte et le cadre correspondant. Le noyau interne contrôle une grande partie de la résistance du bulbe à la compression et sa capacité à récupérer après l'ouverture de la porte.
La queue de montage est normalement retenue à l'extérieur de la zone de compression principale à l'aide d'une bande de serrage, de vis, de boulons, de rivets ou d'un autre système de fixation spécifique à l'équipement.
| Composant | Fonction principale | Question de sélection |
|---|---|---|
| Revêtement | Forme la surface textile exposée | À quelle exposition thermique et mécanique le joint sera-t-il soumis ? |
| Noyau | Contrôle le support du bulbe et le comportement à la compression | Quelle force de fermeture, quelle récupération et quel renforcement sont nécessaires ? |
| Bulbe | Crée la zone d'étanchéité par compression | Quelle taille libre et quelle hauteur installée correspondent à l'espace du four ? |
| Queue | Fournit la zone de fixation | Comment le joint sera-t-il retenu sans interférer avec le bulbe ? |

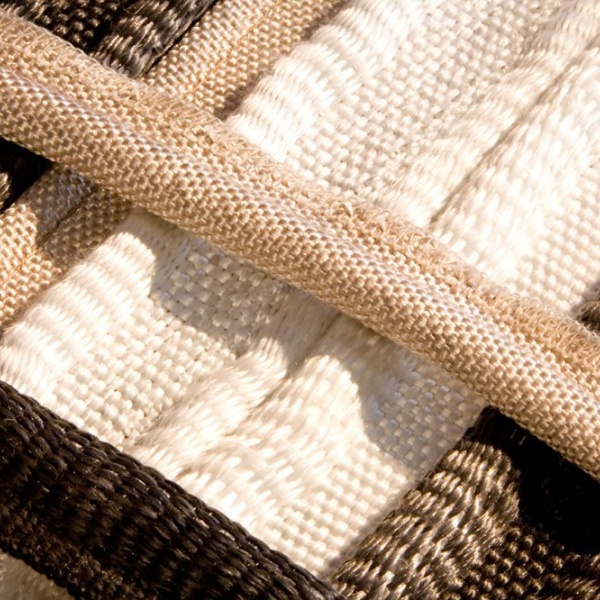

Les joints en forme de têtard en fibre de verre peuvent convenir aux applications de fours et d'équipements de chauffage où la température réelle de la ligne d'étanchéité se situe dans les limites de capacité de la construction complète en fibre de verre.
La fibre de verre standard ne doit pas être spécifiée automatiquement simplement parce que le joint existant semble blanc ou tissé. Lorsque les températures sont plus exigeantes, les textiles en silice ou en céramique peuvent constituer un point de départ plus approprié.
Une surface en fibre de verre traitée peut être envisagée lorsque l'application nécessite des caractéristiques de surface et thermiques différentes de celles de la fibre de verre non traitée.
BSTFLEX fabrique Ruban de joint en forme de têtard en fibre de verre enduit de vermiculite pour les applications d'étanchéité thermique industrielle.
L'exigence finale de température continue doit toujours être vérifiée par rapport à la construction réelle du matériau et à la spécification du produit vérifiée.
Le tissu de silice devient une option importante lorsque la performance thermique requise dépasse la plage de fonctionnement pratique d'une construction en fibre de verre standard.
La couverture peut être associée soit à un noyau non métallique haute température, soit à un noyau renforcé métallique.
Pour une couverture en silice avec support métallique, consultez le Joint en forme de têtard haute température avec couverture en tissu de silice et noyau en Inconel .
Lorsqu'une construction interne non métallique est préférée, le Joint en forme de têtard avec noyau en céramique recouvert de tissu de silice offre une combinaison différente de couverture et de noyau.
Les constructions textiles en céramique sont utilisées pour les applications exigeantes de fours, de séchoirs et de traitement thermique où le joint nécessite une couverture textile haute température.
Le Joint en forme de têtard avec noyau en céramique et couverture en tissu céramique combine un textile extérieur en céramique avec un noyau interne en céramique.
Pour les applications nécessitant un renforcement interne métallique, BSTFLEX fabrique également le Joint en forme de têtard avec noyau en Inconel et couverture en tissu céramique .
Un noyau en Inconel n'est pas requis simplement parce qu'un four fonctionne à haute température.
Il devient pertinent lorsque le noyau métallique lui-même doit conserver un comportement structurel utile dans des conditions thermiques exigeantes ou lorsque le joint nécessite un renforcement métallique interne.
La sélection du noyau doit prendre en compte :
La couverture et le noyau doivent être sélectionnés comme un seul système. Un noyau métallique haute performance ne peut pas compenser un textile extérieur, un matériau de couture ou un dispositif de montage inadapté.
Un noyau en céramique offre une option haute température non métallique à l'intérieur du bulbe.
Il peut être associé à un tissu de silice ou de céramique en fonction de la surface extérieure requise. Ce type de construction peut être envisagé lorsque l'application nécessite des matériaux en fibre haute température sans noyau interne métallique.
La densité du noyau et la construction du bourrelet fini affectent toujours le comportement à la compression. Deux joints à noyau en céramique ayant les mêmes dimensions extérieures ne doivent pas être automatiquement considérés comme ayant la même force de fermeture.
Certaines portes de four créent un second problème en plus de la chaleur : le frottement mécanique.
Si un joint entre en contact répété avec un bord rugueux, glisse contre le métal environnant ou est exposé à une manipulation intensive lors de la maintenance, le textile extérieur peut subir une usure de surface importante.

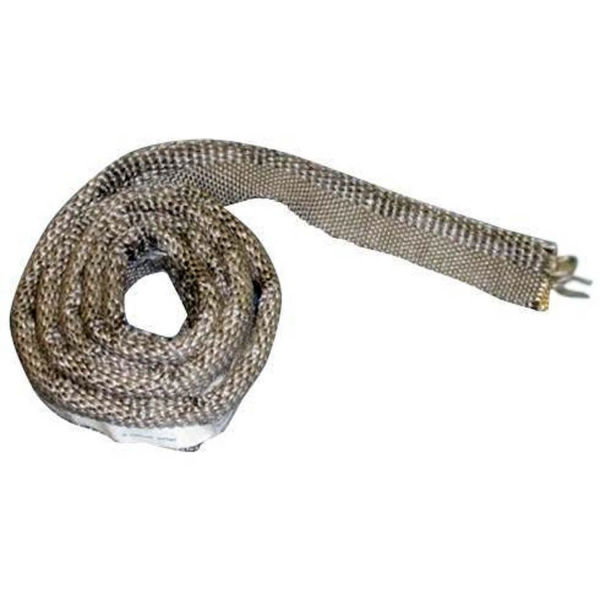

Pour des conditions thermiques et mécaniques exigeantes, BSTFLEX fabrique le Joint en forme de têtard à noyau en céramique avec revêtement en tissu céramique et bas en Inconel .
Dans cette construction multicouche, le bas métallique fournit une structure de protection externe supplémentaire autour du textile et du noyau en céramique.
L'ajout d'un renfort ne supprime pas la nécessité de corriger les bords tranchants, le glissement excessif ou le désalignement de la porte. La géométrie de l'équipement doit être réexaminée lorsque l'abrasion est sévère.
| Exigence de l'application | Construction à évaluer | Raison principale |
|---|---|---|
| Exposition thermique modérée | Joint en forme de têtard à base de fibre de verre | Étanchéité thermique générale flexible où la température vérifiée du joint est appropriée |
| Exposition thermique plus élevée avec fibre de verre traitée | Fibre de verre traitée à la vermiculite | Construction alternative de surface en fibre de verre |
| Textile haute température avec noyau non métallique | Revêtement en silice + noyau en céramique | Construction en fibre haute température sans renfort de bourrelet métallique |
| Textile haute température avec renfort métallique | Revêtement en silice + noyau en Inconel | Textile thermique combiné à une structure interne renforcée |
| Construction en fibre haute température exigeante | Revêtement en céramique + noyau en céramique | Combinaison de textile et de fibre de céramique |
| Haute température avec support métallique interne | Revêtement en céramique + noyau en Inconel | Couche extérieure en céramique combinée à un renfort de noyau métallique |
| Haute température et usure de surface importante | Bas en Inconel + tissu en céramique + noyau en céramique | Renfort mécanique externe supplémentaire |
Ce tableau est un guide de sélection, pas un tableau de température universel. L'adéquation finale dépend des nuances exactes des matériaux et des conditions de fonctionnement.
Une porte de four peut ne pas conserver exactement la même géométrie du démarrage à froid à la température de fonctionnement maximale.
Les cadres métalliques, les structures réfractaires et les composants de fixation peuvent se dilater différemment. L'espace d'étanchéité peut donc changer autour du périmètre à mesure que le four chauffe et refroidit.
Pour le remplacement ou la conception OEM, mesurez ou évaluez :
Ne résolvez pas le problème d'une porte déformée en choisissant simplement un bourrelet surdimensionné. Une compression excessive à l'endroit le plus serré peut augmenter la force de fermeture et réduire la durée de vie utile du joint.
Il n'existe pas de pourcentage de compression universel pour tous les joints en forme de têtard.
Si la hauteur libre du bourrelet et la hauteur installée sont connues, la compression nominale peut être calculée comme suit :
Compression (%) = (Hauteur libre du bourrelet - Hauteur installée du bourrelet) / Hauteur libre du bourrelet x 100
Par exemple, si un bourrelet proposé a une hauteur libre de 20 mm et que la hauteur installée est de 15 mm, la compression dimensionnelle calculée est de 25 %.
Ce calcul décrit uniquement la géométrie. Il ne prouve pas que 25 % est adapté à ce matériau ou à cette âme.
La compression de travail correcte doit être validée en fonction de :
Un bourrelet aplati peut indiquer une longue durée de service, une compression excessive, une construction d'âme inadaptée ou une dégradation thermique.
Ne reproduisez pas simplement sa hauteur usée comme dimension de remplacement.
Les causes possibles incluent la déformation du cadre, le mouvement de la charnière, le réglage du loquet, une taille de bourrelet incorrecte ou une compression permanente de l'ancien joint.
Vérifiez la présence de matériel de retenue tranchant, de bords métalliques exposés, de contact par glissement et d'une manipulation excessive avant de changer uniquement le matériau textile.
Vérifiez la largeur de la queue, l'engagement de la bride, la géométrie de la bande de retenue et l'espacement des fixations.
Une petite zone endommagée peut indiquer une fuite directe de gaz chaud ou un point chaud local plutôt qu'un problème de température globale du matériau.
Enregistrez les dimensions de l'ancien joint et de l'équipement.
Pour la section transversale du joint, mesurez :
Pour le four, enregistrez :
Un joint usé doit être traité comme une preuve de référence plutôt que comme une représentation exacte du nouveau profil d'origine.
Lorsque les dessins ne sont pas disponibles, BSTFLEX peut examiner un échantillon physique ainsi que les informations sur l'application.
Pour une meilleure précision de remplacement, fournissez :
Si l'alliage de l'âme ou le matériau textile existant est inconnu, identifiez-le comme inconnu plutôt que d'attribuer une spécification supposée.
Pour les nouveaux fours et équipements de traitement thermique, la sélection du joint doit commencer pendant l'étape de conception de la porte et du cadre plutôt qu'après la fabrication.
Les entrées de conception OEM utiles incluent :
| Élément de spécification | Informations nécessaires |
|---|---|
| Géométrie de la porte | Section transversale, dimensions du périmètre, rayons des coins et détails de retenue |
| Jeu d'étanchéité | Jeu fermé nominal, minimum et maximum |
| Température | Température continue et de pointe à l'emplacement du joint |
| Revêtement | Fibre de verre, silice, céramique ou autre textile requis |
| Âme | Fibre, céramique, acier inoxydable, Inconel ou autre construction spécifiée |
| Compression | Hauteur du bulbe installé et force de fermeture disponible |
| Fonctionnement | Fréquence d'ouverture de porte et cycles thermiques attendus |
| Quantité | Exigence de prototype et volume de production estimé |
BSTFLEX prend en charge le développement de profils personnalisés, la production d'échantillons et la fabrication OEM grâce à son service de fabrication de joints en queue de têtard personnalisés .
Lorsqu'un nouveau matériau ou une nouvelle construction de noyau est introduit, l'évaluation du prototype doit confirmer bien plus qu'un simple ajustement dimensionnel.
Vérification :
Si le four a une exigence définie en matière de fuite ou de confinement de processus, évaluez le joint complet selon les critères de test applicables à l'équipement.
Un joint en queue de têtard textile ne doit pas être automatiquement décrit comme étanche aux gaz ou résistant à la pression sans validation pertinente du système.
Les joints en queue de têtard haute température peuvent être envisagés pour :
Pour une révision technique et un devis efficaces, envoyez :
Le joint approprié dépend de la température de la ligne d'étanchéité, de l'espace, du mouvement de la porte et de la compression requise. Les joints en forme de têtard utilisant des revêtements en fibre de verre, en silice ou en céramique avec des âmes en fibre ou métalliques font partie des constructions utilisées pour l'étanchéité des portes de fours industriels.
Non. Le matériau supportant la température la plus élevée n'est pas automatiquement le meilleur choix. Le revêtement, l'âme, les conditions d'abrasion, la flexibilité, les exigences de compression et la température réelle du joint doivent tous être pris en compte.
Une âme en Inconel peut être évaluée lorsqu'un renfort métallique est requis dans un environnement thermique exigeant. Elle doit être sélectionnée en fonction de la température réelle de l'âme et des exigences mécaniques plutôt que de la température du four seule.
Pas automatiquement. Les âmes en céramique et métalliques peuvent avoir des caractéristiques de compression, de récupération et de renforcement différentes. Le changement de l'âme doit être évalué comme une nouvelle construction de joint.
Oui. Des profils de remplacement personnalisés peuvent être développés à partir de dessins, de dimensions d'équipement, de photographies et d'échantillons physiques. Un joint usé doit être complété par des mesures réelles de l'équipement dans la mesure du possible.
Oui. Les dimensions du bulbe, les dimensions de la queue, le profil global, la construction de l'âme et la longueur finie peuvent être fabriqués selon la conception du four.
BSTFLEX fabrique des joints de porte de four en forme de têtard personnalisés, des joints de four haute température et des profils de joints de remplacement pour les fabricants de fours OEM, les entreprises de maintenance industrielle et les équipements de traitement thermique.
Pour les applications à haute température, examinez les constructions en silice et Inconel, constructions à âme en silice et céramique, constructions à revêtement en céramique et âme en céramique, constructions à revêtement en céramique et âme en Inconel, et constructions en céramique renforcée à l'Inconel.
