Comment choisir une housse d'isolation amovible pour filtres industriels

Les filtres industriels, les crépines à panier, les crépines en Y, les boîtiers de filtres à cartouche et les cuves de filtration de procédé sont souvent installés dans des lignes de vapeur, des systèmes d’huile chaude, des installations de traitement chimique, des lignes de production alimentaire, des salles de machines marines et des équipements de production d’énergie. Lorsque ces corps de filtre fonctionnent à des températures élevées, une housse d’isolation amovible permet de réduire les pertes de chaleur, d’améliorer la protection du personnel et de maintenir l’accessibilité de l’équipement pour l’inspection ou la maintenance.

Choisir la bonne housse d’isolation amovible pour un filtre industriel ne consiste pas seulement à sélectionner un tissu haute température. La housse doit correspondre à la forme du filtre, à la température de fonctionnement, à la fréquence de maintenance, à la disposition des brides, aux raccordements de tuyauterie, à l’environnement d’installation et au mode de fixation. Une housse bien conçue doit fournir une isolation thermique fiable tout en permettant aux opérateurs de la retirer et de la réinstaller rapidement lorsque l’élément filtrant doit être nettoyé ou remplacé.

1. Confirmer la température de fonctionnement

La première étape consiste à confirmer la température de fonctionnement continue du corps de filtre et la température de pointe possible lors du démarrage du système, de l’arrêt ou de conditions de fonctionnement anormales. Un filtre à vapeur, un filtre à huile chaude, un filtre d’échappement ou une cuve de filtration chimique peut nécessiter différents matériaux d’isolation selon la température de surface réelle.

Pour les applications à température modérée, les matériaux d’isolation en fibre de verre sont couramment utilisés. Pour les services à plus haute température, une isolation en silice, une isolation en fibre céramique, un renfort en maille d’acier inoxydable ou d’autres matériaux spécialisés peuvent être nécessaires. Le tissu extérieur doit également être sélectionné en fonction de l’exposition à la chaleur, de l’abrasion, des brouillards d’huile, des projections d’eau et des conditions météorologiques extérieures.

2. Vérifier la forme du boîtier de filtre et les points d’accès

Les filtres industriels sont rarement de simples composants rectilignes. Un boîtier de filtre peut inclure un couvercle amovible, une bride boulonnée, un collier de serrage, un orifice de vidange, un raccord de mise à l’air, un manomètre, un support, une poignée de levage, un tuyau d’entrée, un tuyau de sortie et des transitions de corps irrégulières. Ces détails doivent être pris en compte avant la fabrication de la housse d’isolation.

Une bonne housse d’isolation amovible pour filtre doit être façonnée sur mesure en fonction de la géométrie réelle de l’équipement. Elle doit inclure des découpes précises ou des sections séparées pour les raccordements de tuyauterie, les manomètres, les drains, les boulons, les poignées et les supports. Si ces détails ne sont pas pris en compte, la housse peut être difficile à installer ou peut bloquer les points de maintenance courants.

3. Sélectionner le bon tissu extérieur

La couche extérieure protège le noyau isolant de l’environnement de travail. Elle doit être sélectionnée en fonction des conditions d’installation du boîtier de filtre.

4. Choisir le bon noyau isolant

Le noyau isolant détermine la performance thermique de la housse amovible. L’épaisseur et le matériau requis dépendent de la température de surface du filtre, de l’objectif de rétention de chaleur, des exigences de sécurité et de l’espace d’installation disponible.

Le matelas isolant en fibre de verre convient à de nombreuses applications industrielles générales. Le matelas isolant en silice ou en fibre céramique peut être sélectionné pour des systèmes à plus haute température. Dans certains projets, une structure multicouche est utilisée pour améliorer la performance d’isolation tout en conservant une flexibilité suffisante pour le retrait et la réinstallation de la housse.

Si le client a une température de surface extérieure cible, cette information doit être fournie avant la production. Elle aide le fabricant à recommander une épaisseur d’isolation et une combinaison de matériaux appropriées.

5. Déterminer la méthode de fixation

Le système de fixation influence la vitesse d’installation, la durabilité et la facilité de maintenance. Pour les filtres ouverts fréquemment, le mode de fermeture doit être facile à utiliser et suffisamment solide pour des utilisations répétées.

6. Prendre en compte les environnements intérieurs, extérieurs et l’exposition chimique

La même housse d’isolation pour filtre peut avoir des performances différentes selon les environnements. Les systèmes de vapeur intérieurs peuvent uniquement nécessiter la rétention de chaleur et la protection du personnel. Les installations extérieures peuvent nécessiter une résistance à l’humidité, aux UV, des coutures renforcées, du matériel en acier inoxydable et un tissu extérieur résistant aux intempéries.

Pour les installations chimiques, les raffineries de pétrole, les lignes de transformation alimentaire et les applications marines, la housse peut être exposée à des produits chimiques, des huiles, des embruns salins, des liquides de nettoyage ou des conditions de lavage. Dans ces cas, un tissu en fibre de verre enduit de silicone, un tissu en fibre de verre enduit de PTFE, un revêtement en feuille d’aluminium ou un renfort en maille d’acier inoxydable peuvent être envisagés selon l’environnement de travail.

7. S’assurer que la housse permet l’accès à la maintenance

Le principal avantage d’une housse d’isolation amovible est l’accès à la maintenance. Avant de confirmer la conception, vérifiez comment le filtre est ouvert, quelles pièces doivent rester visibles et quels composants nécessitent une opération régulière.

• Le couvercle ou la tête du filtre doit-il être ouvert fréquemment?
• Le manomètre doit-il rester visible?
• Les orifices de vidange et de mise à l’air sont-ils utilisés pendant la maintenance?
• Les boulons ou les colliers ont-ils besoin d’un dégagement?
• La housse doit-elle être retirée en une seule pièce ou en plusieurs sections?
• Les tuyaux d’entrée et de sortie doivent-ils également être isolés?

Répondre à ces questions avant la production permet d’éviter les problèmes d’installation et d’améliorer l’utilisabilité à long terme de la housse d’isolation.

8. Fournir des mesures précises avant la production

Comme les filtres industriels sont souvent personnalisés par différents fabricants d’équipements, des mesures précises sont essentielles. Une housse d’isolation amovible peut être produite à partir de plans techniques, de mesures sur site, de photos d’équipements, de housses d’échantillons ou de fiches de mesure détaillées.

9. Choisir un fabricant ayant une expérience en fabrication sur mesure

Une housse d’isolation amovible pour filtre n’est pas une simple couverture plate standard. Elle nécessite la conception de patrons, le choix des matériaux, la couture, le renforcement, le positionnement de la quincaillerie et une compréhension claire de la manière dont les équipements industriels sont entretenus dans des conditions réelles d’exploitation.

Lors du choix d’un fournisseur, vérifiez s’il peut travailler à partir de plans, de photos, d’échantillons et de fiches de mesures. Confirmez également s’il peut proposer différentes options de matériaux pour la température, l’abrasion, l’exposition à l’huile, l’installation en extérieur et les manipulations répétées.

Housses d’isolation amovibles pour filtres sur mesure de BSTFLEX

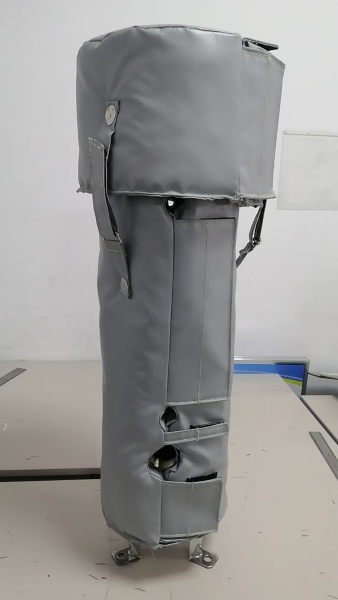

BSTFLEX fabrique des housses d’isolation amovibles sur mesure pour les corps de filtres industriels, crépines à panier, filtres en Y, filtres à cartouche, systèmes vapeur, systèmes à huile chaude, équipements de procédés chimiques, tuyauteries marines et machines OEM. Les housses peuvent être personnalisées avec du fiberglass fabric, silicone coated fiberglass fabric, PTFE coated fiberglass fabric, aluminum foil fiberglass fabric, stainless steel mesh, silica insulation, ceramic fiber insulation, stainless steel buckles, straps, hook-and-loop closures et wire lacing.

Pour les corps de filtres nécessitant une rétention de chaleur, une réduction de la température de surface et un accès facile à la maintenance, notreHousse d’isolation amovible pour filtre sur mesure peut être fabriquée selon vos plans, photos d’équipement, dimensions, échantillons ou exigences de projet.

FAQ

Quel est le facteur le plus important lors du choix d’une housse d’isolation amovible pour filtre ?

Les facteurs les plus importants sont la température de fonctionnement, la forme du corps de filtre, l’accès à la maintenance, l’épaisseur de l’isolation, le choix du tissu extérieur et la méthode de fixation. La housse doit s’adapter à la structure réelle de l’équipement et rester facile à retirer lors des opérations de maintenance.

Une seule housse d’isolation peut-elle convenir à différents modèles de filtres ?

Généralement non. Les corps de filtres industriels ont souvent des diamètres, longueurs, brides, orifices, jauges, drains et configurations de tuyauterie différents. Une housse sur mesure offre un meilleur ajustement et un meilleur accès à la maintenance.

Quel est le meilleur tissu extérieur pour les housses d’isolation de filtres en extérieur ?

Le silicone coated fiberglass fabric, PTFE coated fiberglass fabric, aluminum foil fiberglass fabric ou le stainless steel mesh renforcé peuvent être sélectionnés en fonction de l’humidité, de l’abrasion, de l’exposition aux produits chimiques et des conditions météorologiques.

La housse d’isolation peut-elle être retirée fréquemment ?

Oui. La housse peut être conçue avec du hook-and-loop tape, des boucles, sangles, D-rings, boutons-pression ou wire lacing pour des retraits et réinstallations répétés.

Quelles informations dois-je fournir pour un devis ?

Fournissez le diamètre du corps de filtre, la longueur, la position des raccordements de tuyauterie, la taille de la bride, l’emplacement des jauges et des drains, la température de fonctionnement, l’environnement d’installation, des photos, des plans ou des échantillons.
