Le tissu de fibre de verre enduit de vermiculite est utilisé dans les joints de dilatation en tissu où une couche textile flexible doit tolérer des températures élevées, l'abrasion de surface et des mouvements répétés. Dans un joint de dilatation multicouche, il peut aider à protéger les couches sensibles à la température, renforcer la bande flexible et fournir une barrière thermique supplémentaire.
Il ne doit cependant pas être spécifié comme si un seul rouleau de tissu remplissait toutes les fonctions du joint de dilatation. L'étanchéité aux gaz, la résistance chimique, l'isolation, le renforcement mécanique, la protection contre les intempéries et l'accommodation des mouvements peuvent nécessiter des matériaux différents et des couches distinctes.

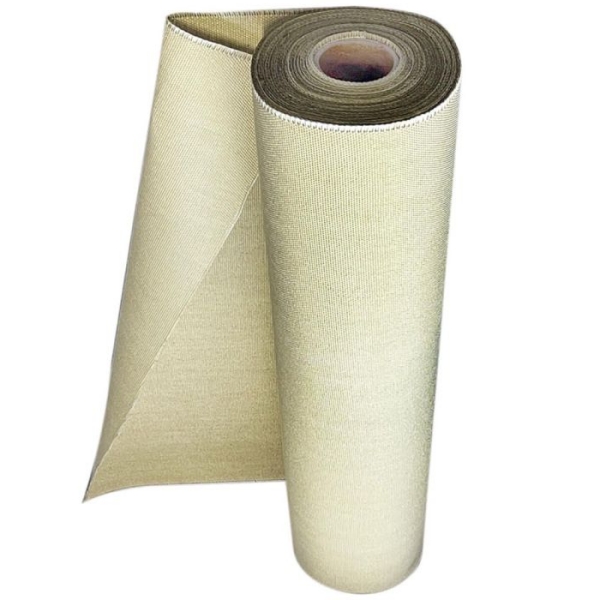

BSTFLEX fournit du Tissu de fibre de verre enduit de vermiculite en plusieurs grammages et épaisseurs pour la fabrication industrielle. BSTFLEX fabrique également des Joints de dilatation en tissu non métallique complets en fonction des dimensions des conduits, de la température, de la pression, du mouvement et des conditions de processus.
Le matériau est normalement choisi pour sa protection thermique, son renforcement et sa durabilité plutôt que comme barrière universelle aux gaz ou aux produits chimiques.

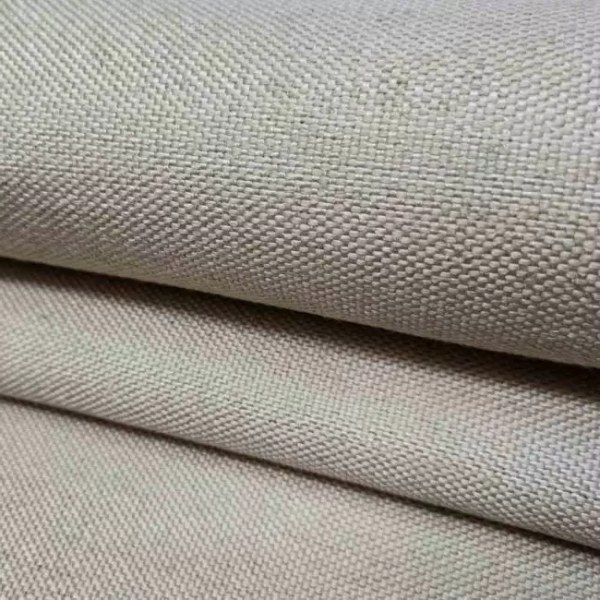

La base en fibre de verre tissée offre une structure textile flexible. Le traitement minéral à la vermiculite aide à protéger la surface en fibre de verre contre la chaleur intense, le contact des flammes et l'abrasion.
Selon la conception du joint de dilatation, le tissu de fibre de verre enduit de vermiculite peut être utilisé pour :
La fonction exacte doit être identifiée sur la coupe transversale du joint de dilatation. Le qualifier simplement de « tissu de joint de dilatation » n'explique pas s'il s'agit de la couche côté chaud, du tissu de retenue de l'isolation, du pli de renfort ou d'une autre partie de l'assemblage.
Les joints de dilatation en tissu industriel sont généralement constitués de plusieurs couches, car aucun textile unique ne garantit normalement à la fois une résistance optimale à la température, une résistance chimique, une étanchéité aux gaz, une flexibilité et une durabilité en extérieur.
| Couche possible | Primafonction ry | Problème de sélection typique |
|---|---|---|
| Tissu côté chaud ou tube interne | Fait face au côté processus et protège les composants internes | Température du gaz, abrasion, poussière et conditions d'écoulement |
| Couche de tissu thermique | Fournit une résistance à la chaleur et soutient le système d'isolation | Température au niveau du tissu, flexibilité et résistance conservée |
| Couche d'isolation | Réduit le transfert de chaleur vers les matériaux de la bande extérieure | Épaisseur, densité, compression et température de service maximale |
| Barrière aux gaz ou aux vapeurs | Limite la pénétration des gaz de processus ou de l'humidité | Composition chimique, exigences en matière de condensation et de fuite |
| Couche de renfort | Ajoute une stabilité dimensionnelle et une résistance mécanique | Cycles de mouvement, charge de traction, pression et vibration |
| Couvercle extérieur | Protège l'ensemble contre les intempéries et les dommages externes | UV, eau, huile, abrasion et exposition ambiante |
La fibre de verre enduite de vermiculite peut remplir plus d'une fonction de support, mais elle ne doit pas être automatiquement décrite comme la couche étanche aux gaz, résistante aux produits chimiques ou aux intempéries.
Un textile en fibre de verre tissé n'est pas automatiquement étanche aux gaz. Le tissage, le revêtement, les coutures, les joints, les trous de boulons et les bords serrés peuvent tous créer des chemins de fuite.
Si le joint de dilatation doit contrôler la fuite de gaz de process, spécifiez :
La barrière de gaz ou de vapeur peut nécessiter un autre matériau choisi pour la chimie réelle du processus. La fibre de verre enduite de vermiculite peut alors servir de couche thermique et de renfort qui aide à protéger cette barrière contre une température excessive.
Une déclaration telle que « la fibre de verre de vermiculite est résistante à la chaleur » ne confirme pas l'imperméabilité aux gaz ou la compatibilité chimique.
L'une des questions d'achat les plus importantes est de savoir où la température est mesurée.
Une gaine peut transporter du gaz à 700°C tandis que le couvercle de joint de dilatation extérieur fonctionne à une température beaucoup plus basse parce que l'isolation et les couches internes réduisent le transfert de chaleur. Inversement, un tissu proche du flux de gaz peut subir une température approchant la température du processus.
L'appel d'offres doit donc distinguer :
Le tissu en fibre de verre enduit de vermiculite BSTFLEX est conçu pour des applications à haute température jusqu'à environ 815°C / 1500°F, selon la durée d'exposition et les conditions de fonctionnement. Cette valeur doit être appliquée à la couche de tissu sélectionnée, et non automatiquement à l'ensemble du joint de dilatation.
Une température de service continue décrit un fonctionnement prolongé dans les conditions assignées à la qualité de tissu sélectionnée. Une température de pointe ou intermittente décrit une exposition temporaire plus élevée.
Lorsque la conduite subit des excursions de température, indiquez :
Un tissu qui reste physiquement présent après une courte excursion thermique peut tout de même perdre sa souplesse, l'intégrité de son revêtement ou sa résistance résiduelle. L'absence de trou visible ne constitue pas un critère d'acceptation complet pour un joint de dilatation soumis à des mouvements répétés.
La capacité à supporter de hautes températures ne garantit pas la résistance à tous les gaz de procédé.
Précisez la composition du gaz, le taux d'humidité, la charge en poussière et toute condensation prévue. Indiquez les composés soufrés, les acides, les alcalis, les solvants, les brouillards d'huile ou autres contaminants de procédé le cas échéant.
La condensation peut s'avérer particulièrement importante car un gaz qui semble gérable à la température de fonctionnement peut former un liquide plus agressif lorsque le système refroidit lors de l'arrêt.
Lorsqu'une résistance chimique ou un confinement des vapeurs est nécessaire, une autre couche barrière peut s'avérer indispensable. La fibre de verre revêtue de vermiculite peut protéger et renforcer l'ensemble, mais ne doit pas se voir attribuer des performances de barrière chimique sans justificatifs appropriés.

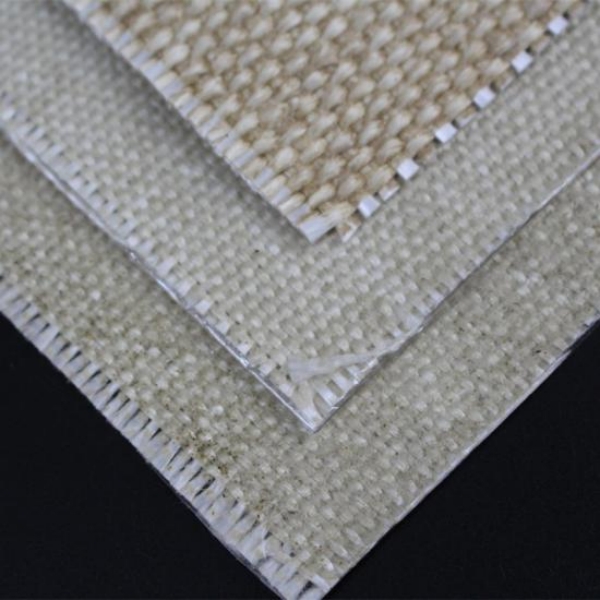

BSTFLEX fournit des constructions standard en fibre de verre enduite de vermiculite d'environ 0,8 mm à 3,0 mm, avec des poids standard actuels d'environ 615 g/m² à 1900 g/m².
Un tissu plus lourd peut offrir une plus grande épaisseur, une plus grande masse thermique et une meilleure durabilité mécanique, mais il ne fournit pas automatiquement :
Une épaisseur plus importante peut également influer sur le comportement à la flexion et le volume des coutures. Un tissu très lourd peut convenir pour une couche d'isolation thermique, mais s'avérer moins adapté lorsque la courroie doit se plier de manière répétée selon un faible rayon de mouvement.
La spécification sélectionnée doit équilibrer la protection thermique, la flexibilité, la résistance mécanique et les exigences de fabrication.
| Référence | Poids nominal | Épaisseur nominale | Largeur standard |
|---|---|---|---|
| FGF-VC-0.8 | 615 g/m² | 0,8 mm | 100 cm |
| FGF-VC-1 | 816 g/m² | 1,0 mm | 100 cm |
| FGF-VC-1.5 | 1020 g/m² | 1,5 mm | 100 cm |
| FGF-VC-2 | 1380 g/m² | 2,0 mm | 100 cm |
| FGF-VC-2.5 | 1680 g/m² | 2,5 mm | 100 cm |
| FGF-VC-3 | 1900 g/m² | 3,0 mm | 100 cm |
Il s'agit d'options de matériaux en rouleau standard. La construction appropriée du joint de dilatation doit toujours être déterminée en fonction de l'application. Des largeurs spéciales, des longueurs de rouleau, des panneaux découpés et des composants fabriqués peuvent être évalués selon les exigences du projet.
Un joint de dilatation doit s'adapter à un mouvement défini entre des sections de gaine ou des équipements connectés. Le tissu n'est qu'un composant de l'élément flexible.
Indiquez séparément les exigences de mouvement :
Ne supposez pas que les mouvements axiaux et latéraux maximaux répertoriés séparément peuvent se produire simultanément. Un mouvement combiné peut exercer une contrainte différente sur la bande.
La capacité de mouvement dépend également de :
Un tissu en vermiculite plus lourd peut améliorer la protection thermique mais peut également modifier le comportement de pliage et de flexion de la bande terminée.
L'épaisseur du tissu à elle seule n'établit pas la pression nominale d'un joint de dilatation.
La demande de prix doit indiquer :
Utilisez des unités de pression claires et spécifiez si les valeurs sont relatives ou absolues.
La pression négative peut tirer la bande flexible vers l'intérieur en direction d'un déflecteur de flux ou du bord d'une gaine. La pression positive peut exercer une charge sur la bande, les coutures et les brides. Ces conditions nécessitent l'examen de la construction complète du joint de dilatation, et pas seulement de la résistance de la couche de fibre de verre vermiculée.
Une vitesse de gaz élevée, de la poussière abrasive et la turbulence peuvent endommager les couches textiles flexibles même lorsque leur capacité de température est adéquate.
Un déflecteur de flux métallique peut être utilisé pour protéger l'élément flexible contre le flux direct et l'abrasion par des particules. La géométrie du déflecteur doit permettre le mouvement de joint spécifié sans entrer en contact avec la bande en tissu ni la couper.
Un coussin d'isolation peut être utilisé pour réduire la température atteignant les couches extérieures. La construction du coussin peut inclure des revêtements textiles haute température, des milieux isolants et un grillage de support.
Lorsque de la fibre de verre enduite de vermiculite est utilisée autour d'un coussin d'isolation, spécifiez si elle agit en tant que :
Le rôle du tissu doit être clairement indiqué sur le dessin.
Le tissu plat peut répondre à ses exigences matérielles tandis que le joint fabriqué présente une défaillance au niveau d'une couture, d'un raboutage ou d'un bord serré.
Spécifier :
Le fil doit être choisi en fonction de la température et de la charge mécanique au niveau de la couture. Un tissu haute température ne protège pas automatiquement un fil à coudre de classe inférieure.
Les coutures doivent également être positionnées à l'écart des zones de pliage intense ou de forte contrainte lorsque cela est possible.
Les joints rectangulaires concentrent les contraintes autour des angles. La géométrie des angles, la position des coutures et le développement de la bande nécessitent un examen minutieux.
Une bande de tissu plate ne doit pas être commandée uniquement en fonction de la largeur et de la hauteur du conduit. Le fournisseur a également besoin de l'écartement installé, de la disposition des brides, de la construction des coins et du mouvement requis.
Les joints circulaires peuvent être fournis sous forme de bandes fermées ou de bandes à extrémités ouvertes pour un raccordement sur site. L'appel d'offres doit définir le diamètre, la dimension hors-tout, la méthode d'assemblage et préciser si un jonctionnement sur site est nécessaire.
Pour les deux formes, distinguez les dimensions du conduit des dimensions développées du tissu. Elles ne sont pas nécessairement identiques.
Avant de comparer les devis, identifiez ce que le fournisseur est censé fournir.
L'acheteur reçoit un tissu en fibre de verre revêtu de vermiculite pour sa propre découpe et fabrication. La commande doit spécifier la qualité, le poids, l'épaisseur, la largeur, la longueur du rouleau et les exigences d'inspection.
Le fournisseur fournit des panneaux, des housses de matelas isolants ou un autre composant textile fabriqué selon un plan. Les exigences relatives aux coutures, au fil et aux dimensions doivent être incluses.
Le fournisseur fournit la bande multicouche ou l'élément flexible, mais pas nécessairement les cadres métalliques, le déflecteur ou la boulonnerie.
Le devis peut inclure la bande flexible, les cadres, les contre-brides de serrage, le déflecteur, les composants d'isolation et la boulonnerie de fixation.
Le prix d'un matériau en rouleau ne doit pas être directement comparé au devis d'un joint de dilatation sur mesure complet.
Avant de remplacer la bande d'un joint de dilatation, notez le type de dommage et l'historique de fonctionnement.
Inspecter pour détecter :
Une déchirure à proximité d'un bord métallique peut indiquer un contact ou un dégagement inadéquat. Des dommages près de la bride peuvent indiquer un problème de fixation. Des dommages généraux dus à la chaleur peuvent indiquer une isolation insuffisante ou une température de couche supérieure à celle prévue.
Passer à un tissu plus épais sans identifier la cause de la défaillance risque seulement de retarder le même problème.
| Article de l'appel d'offres | Information requise |
|---|---|
| Étendue de la fourniture | Tissu en rouleau, panneau découpé, composant cousu, courroie de rechange ou joint complet |
| Géométrie de la gaine | Dimensions rondes ou rectangulaires, disposition des brideset jeu installé |
| Température | Température normale des gaz, température de conception, excursions et température prévue de la couche de tissu |
| Fluide de process | Composition du gaz, humidité, poussière, produits chimiques et condensation éventuelle |
| Pression | Conditions de pression normale, de calcul, de vide et fluctuante |
| Mouvement | Mouvement axial, latéral, angulaire et combiné avec la fréquence des cycles |
| Exigence relative au tissu | Construction de base, épaisseur, poids, largeur et tolérances applicables |
| Fonction de la couche | Toile côté chaud, housse d'isolation, couche de renfort ou autre position spécifiée |
| Fabrication | Fil, coutures, épissures, manchettes, trous et renfort de bord |
| Documentation | Données techniques requises, dossiers d'inspection et spécifications du client |
| Quantité | Prototype, remplacement de maintenance ou demande de production |
Il peut faire partie d'une bande de joint de dilatation, mais la construction complète dépend de la température, de la pression, de la composition du gaz, du mouvement et des exigences d'étanchéité. Un tissu haute température seul peut ne pas fournir la barrière aux gaz requise, la protection contre les intempéries ou les performances structurelles complètes.
Il ne faut pas supposer automatiquement qu'il est étanche aux gaz. Le tissu tissé, les coutures, les bords coupés et les trous de fixation peuvent permettre des fuites. Lorsque le confinement des gaz est requis, spécifiez la couche barrière et le test d'étanchéité pour le joint assemblé.
La nuance BSTFLEX actuelle est publiée pour des applications à haute température allant jusqu'à environ 815°C / 1500°F, selon le temps d'exposition et les conditions de fonctionnement. La valeur pertinente est la température au niveau de la couche de tissu, et non pas seulement la température du gaz de process.
Il n'y a pas d'épaisseur universelle. La construction correcte dépend de la fonction de la couche, de la température, du mouvement, de la charge mécanique et de la géométrie de fabrication. Les options standard BSTFLEX varient d'environ 0,8 mm à 3,0 mm.
Pas automatiquement. La capacité de pression dépend du joint complet, y compris toutes les couches, coutures, colliers, de la géométrie et des composants de support. L'épaisseur du tissu à elle seule ne peut pas déterminer la classe de pression de l'assemblage.
Pas en tant que substitution directe sans examen préalable. Le tissu en vermiculite est normalement choisi pour une protection thermique à plus haute température, tandis que la fibre de verre enduite de silicone peut être choisie pour sa flexibilité, sa résistance à l'humidité et sa protection de surface externe. Ils peuvent remplir des fonctions différentes dans le même assemblage.
Oui. BSTFLEX peut fournir des rouleaux standard, des panneaux découpés et des composants textiles fabriqués selon les plans, les dimensions et les exigences de fonctionnement.
Pour le matériau en rouleau, envoyez à BSTFLEX l'épaisseur, le poids, la largeur, la longueur du rouleau, la quantité et la position de la couche souhaitées. Consultez les spécifications du Vermiculite Coated Fiberglass Fabric comme point de départ.
Pour une manchette souple de rechange ou un assemblage complet, fournissez les dimensions de la gaine, les détails de fixation, la température, la pression, la composition du gaz, le mouvement et des photographies de l'installation existante. BSTFLEX peut évaluer les exigences grâce à sa gamme Non-Metallic Fabric Expansion Joint.
Des options supplémentaires en fibre de verre, silice, céramique et textile enduit sont disponibles dans la catégorie High Temperature Fabric.
Contactez BSTFLEX pour le choix des matériaux, des échantillons et un devis de projet. Indiquez clairement si la demande concerne du tissu en rouleau, un composant textile fabriqué, une manchette de rechange ou un joint de dilatation complet.
