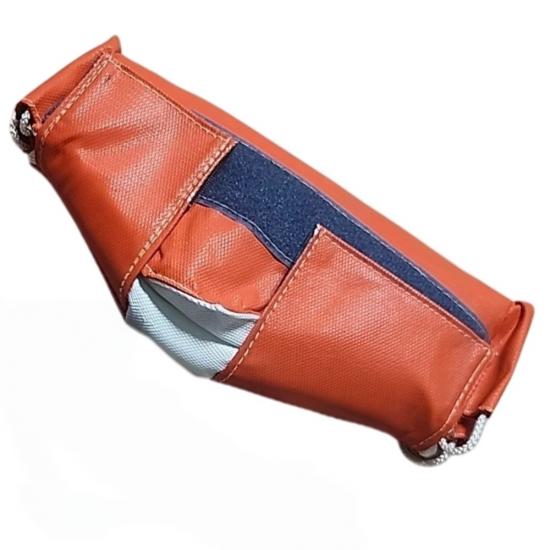

Chemise d'isolation pour purgeur de vapeur

Une enveloppe isolante pour purgeur de vapeur est un revêtement thermique amovible qui épouse la forme d'un purgeur de vapeur industriel et de son périmètre d'isolation homologué. Elle permet de réduire l'espace d'isolation entre la conduite de vapeur et la tuyauterie de condensats, tout en laissant au personnel de maintenance la possibilité d'accéder au purgeur pour les tests, le nettoyage ou le remplacement.

BSTFLEX conçoit chaque chemise en fonction du siphon installé, et non pas uniquement du diamètre nominal de la tuyauterie. Le type de siphon, ses dimensions, la configuration des raccords, son orientation, la présence d'un filtre intégré, le point de purge et l'accès pour les tests influent tous sur la conception finale.

Pourquoi les purgeurs de vapeur ont besoin d'une enveloppe amovible

Les purgeurs de vapeur nécessitent une surveillance régulière car les impuretés, l'usure, les obstructions et les défaillances internes peuvent perturber l'évacuation des condensats et de l'air du système de vapeur. Il peut être nécessaire de découper l'isolation permanente lors de chaque test ou ouverture du purgeur. Une fois retirée, elle n'est pas toujours remise en place correctement.

Une enveloppe réutilisable peut être ouverte sans endommager l'isolation. Après inspection et remise en service du piège, le même couvercle ajusté peut généralement être réinstallé. Des ouvertures et des rabats amovibles peuvent être disposés aux points d'accès des techniciens.

• Fournit une protection thermique amovible autour du corps du piège homologué
• Contribue à réduire les surfaces chaudes exposées dans les zones de service.
• Permet l'accès pour les tests et la maintenance préventive
• Peut accueillir des crépines intégrées, des bouchons et des raccords de purge
• Prend en charge le retrait et la réinstallation répétés
• Peut être étiqueté par numéro de purgeur ou emplacement du système de vapeur

Vérifier que le purgeur de vapeur peut être isolé

Il n'est pas toujours nécessaire de fermer complètement un purgeur de vapeur. Certains purgeurs thermostatiques ou thermosensibles fonctionnent grâce à la dissipation de chaleur du corps du purgeur. Un mauvais recouvrement peut modifier le temps de réponse ou perturber son fonctionnement normal.

Avant de commander une enveloppe, veuillez vérifier les limites d'isolation autorisées auprès du fabricant du purgeur de vapeur, de l'ingénieur de l'installation ou dans les spécifications du système. Indiquez, si possible, la marque, le modèle et le principe de fonctionnement du purgeur. BSTFLEX fabrique l'enveloppe conformément aux limites approuvées, mais ne détermine pas si un purgeur de conception inconnue peut être isolé.

Types de purgeurs de vapeur

Des enveloppes sur mesure peuvent être envisagées pour différentes constructions de pièges une fois les exigences d'isolation confirmées :

• purgeurs de vapeur à disque thermodynamique
• purgeurs de vapeur à flotteur et thermostatiques
• Purgeurs de vapeur à godet inversé
• Pièges thermostatiques à pression équilibrée
• Purgeurs de vapeur bimétalliques
• Équipement de condensats à pression
• Purgeurs de vapeur avec crépines intégrées
• Stations de piégeage assemblées avec raccords, brides et vannes d'essai

Le motif du couvercle doit correspondre à l'orientation réelle de l'installation. Un siphon horizontal, un siphon vertical et un raccord universel peuvent nécessiter des fermetures et des points d'accès différents, même si la taille du raccordement est identique.

Ce que la veste peut inclure

Selon le plan du projet approuvé, la gaine peut recouvrir uniquement le corps du siphon ou s'étendre sur certains raccords. Des gaines séparées sont souvent préférables pour les vannes d'isolement, les brides et les crépines adjacentes, car chaque composant peut ainsi être entretenu indépendamment.

• Corps de purgeur de vapeur
• Zones de raccordement d'entrée et de sortie approuvées
• Corps de filtre intégré
• Clapet d'accès amovible pour bouchon de crépine
• Ouverture profilée autour d'une soupape de purge
• Test d'accès au port ou au capteur
• fenêtre d'identification ou étiquette d'équipement permanente
• Chevauchement avec l'isolation du tuyau adjacent

Construction des matériaux

La température limite de résistance au feu d'un tissu ne correspond pas à la température limite de résistance au feu de la veste finie. L'ensemble comprend l'isolant, la doublure intérieure, le fil, les fixations et les éléments de montage. Le choix des matériaux doit être déterminé en fonction de la température d'utilisation et des conditions d'exposition extérieure.

Informations de mesure requises

Un schéma du piège est le point de départ idéal. Si vous n'en possédez pas, veuillez fournir des photographies nettes et les mesures suivantes :

1. Fabricant et modèle du piège, si connus
2. Principe ou type de fonctionnement du piège
3. Diamètres extérieurs des tuyaux d'entrée et de sortie
4. Type de raccordement fileté, à souder, à brides ou universel
5. Longueur, largeur et hauteur totales du corps
6. Dimensions de l'axe central à la carrosserie
7. Orientation d'installation et sens d'écoulement des condensats
8. Position et dimensions des bouchons de crépine, des bouchons et des soupapes de purge
9. Points de test, emplacements des capteurs et zones qui doivent rester visibles
10. Diamètre extérieur de l'isolation du tuyau adjacent
11. Dégagement par rapport aux sols, aux murs, aux supports et aux vannes avoisinantes
12. Informations sur la température et la pression de fonctionnement et l'environnement

Les photographies doivent montrer le siphon des deux côtés, ainsi que du dessus et du dessous si possible. Indiquez directement sur les photographies la limite d'isolation approuvée et le sens d'ouverture requis.

Accès pour les tests et la maintenance

Les purgeurs de vapeur peuvent être contrôlés par la température, par ultrasons ou par d'autres méthodes approuvées par l'usine. L'enveloppe peut être entièrement retirée pour le test, ou bien comporter une trappe d'accès lorsque l'emplacement du test est connu. Le mode d'accès doit être convenu avant la production afin que la trappe n'expose pas une zone inutile en fonctionnement normal.

Les chapeaux de crépine, les vannes de purge et les conduits d'évacuation doivent rester accessibles. Un couvercle ne doit pas diriger les fuites ni les condensats évacués vers le noyau isolant. Lorsque le poste de purge comporte plusieurs éléments, des couvercles individuels numérotés offrent généralement un meilleur accès qu'une seule couverture surdimensionnée.

Schéma de la veste d'une station de purgeur de vapeur

Une station de purge complète peut comprendre une vanne d'isolement amont, un filtre, un purgeur de vapeur, un clapet anti-retour, une vanne d'isolement aval et la tuyauterie de raccordement. Ces composants ne sont pas nécessairement enfermés sous un seul couvercle. Une conception modulaire permet d'ouvrir et de remplacer chaque élément sans avoir à retirer l'isolation de l'ensemble de la station.

BSTFLEX peut fabriquer des enveloppes séparées et étiquetées pour le siphon, les vannes adjacentes, les brides et les sections de tuyauterie. Les recouvrements aux extrémités permettent aux différentes enveloppes de se rejoindre sans être collées de façon permanente.

Installation

1. Vérifiez que la gaine correspond au numéro de piège, au modèle et à l'emplacement d'installation.
2. Respectez la procédure de l'usine pour travailler à proximité d'équipements à vapeur sous tension ou isolés.
3. Avant d'installer l'isolant, vérifiez l'absence de fuites au niveau du siphon et des raccords.
4. Positionnez la veste sans bloquer les points de purge, de test ou d'inspection.
5. Alignez les ouvertures d'entrée et de sortie avec l'isolation du tuyau adjacent.
6. Actionnez les fermetures progressivement et répartissez la tension uniformément.
7. Vérifiez que les étiquettes, le sens du flux et les commandes requises restent visibles.
8. Vérifiez que la veste n'entrave pas le fonctionnement du piège ou le drainage.

Inspection et réutilisation

Retirez l'enveloppe conformément à la procédure d'entretien de l'installation et posez-la sur une surface propre et sèche. Avant de la réinstaller, inspectez l'enveloppe extérieure, la doublure, les coutures, les fixations et l'âme isolante. Si l'isolant est humide ou contaminé chimiquement, il convient de procéder à une investigation avant de le remettre en place.

N’utilisez pas la gaine pour dissimuler une fuite. Toute fuite au niveau du raccord, tout siphon endommagé ou toute pièce défectueuse doivent être réparés et mis en sécurité avant la remise en service de la gaine isolante.

Vestes de purgeur de vapeur extérieures

Les stations de piégeage extérieures nécessitent une maîtrise rigoureuse des infiltrations d'eau. L'utilisation de tissus résistants aux intempéries, associés à des coutures protégées, des recouvrements appropriés et une installation prenant en compte le drainage, est recommandée. Le dispositif de fermeture doit rester accessible et ne doit pas être orienté vers un endroit où l'eau de pluie ou la condensation peuvent s'accumuler.

L'isolation réduit les transferts de chaleur, mais ne garantit pas la protection contre le gel en cas d'arrêt ou de coupure d'alimentation en vapeur. Les installations en climat froid peuvent nécessiter un traçage thermique, un drainage ou d'autres mesures techniques en plus de l'enveloppe amovible.

Fournisseurs d'origine et de remplacement

BSTFLEX prend en charge les prototypes, les projets de remplacement d'installations et la production OEM en série. Les gaines peuvent être fabriquées à partir de dessins techniques, de dimensions sur site, de photographies, de gabarits ou d'échantillons approuvés. Les étiquettes permanentes peuvent comporter le numéro du piège, le numéro de la ligne, la section de la gaine et le sens d'installation.

Pour le remplacement, identifiez tout problème sur la chemise précédente : accès de test obstrué, interférence avec une vanne de purge, fermetures difficiles ou orientation incorrecte. Ces informations permettent au nouveau modèle de corriger le problème au lieu de simplement le reproduire.

Produits d'isolation amovibles connexes

• couvertures et vestes isolantes amovibles
• gaine isolante amovible pour tuyaux
• Couvercle isolant amovible pour coudes et raccords de tuyauterie
• Couvercle isolant de bride amovible
• gaines isolantes amovibles pour les soupapes
• Couvercle d'isolation de filtre amovible sur mesure
• fabrication sur mesure de couvertures isolantes amovibles

Foire aux questions

Est-il possible d'isoler tous les purgeurs de vapeur ?

Non. Certains modèles de pièges peuvent dépendre des pertes de chaleur ou comporter des zones qui doivent rester exposées. Avant de passer commande, vérifiez les limites d'isolation autorisées auprès du fabricant du piège, de l'ingénieur de l'installation ou dans les spécifications du système.

La veste peut-elle inclure la crépine intégrée ?

Oui, si le modèle permet un accès adéquat au chapeau de crépine, au tamis et au point de purge. Un rabat séparé ou une enveloppe divisée peuvent faciliter l'entretien.

Une seule veste peut-elle convenir à plusieurs modèles de pièges ?

Uniquement lorsque les dimensions externes, les points de connexion, l'orientation de fonctionnement et les points d'accès requis sont suffisamment similaires. Chaque modèle doit être vérifié avant d'être affecté au même gabarit.

Faut-il inclure des vannes d'isolement dans l'enveloppe du purgeur de vapeur ?

Les chemises de vannes séparées sont généralement plus pratiques. Elles permettent d'entretenir une vanne ou un purgeur sans avoir à démonter l'isolation complète de la station.

Peut-on tester le piège sans retirer toute la veste ?

Un volet d'accès peut être ajouté lorsque le point de test approuvé est connu. Certaines méthodes d'inspection peuvent néanmoins nécessiter un démontage complet, selon la procédure de l'usine et la conception du piège.

Cette veste peut-elle être utilisée à l'extérieur ?

Oui. Le tissu extérieur, les coutures, les chevauchements, les fermetures et le sens de pose doivent être choisis en fonction des intempéries. L'isolation extérieure doit également être inspectée régulièrement afin de détecter toute infiltration d'eau.

Demander une veste d'isolation de purgeur de vapeur sur mesure

Veuillez envoyer à BSTFLEX le modèle du purgeur de vapeur, le diamètre de raccordement, l'orientation d'installation, la température de fonctionnement, la quantité, ainsi que des photos et les schémas disponibles. Nous examinerons l'étanchéité approuvée, les matériaux, le système de fermeture et l'accès pour la maintenance avant de confirmer les spécifications de fabrication.
