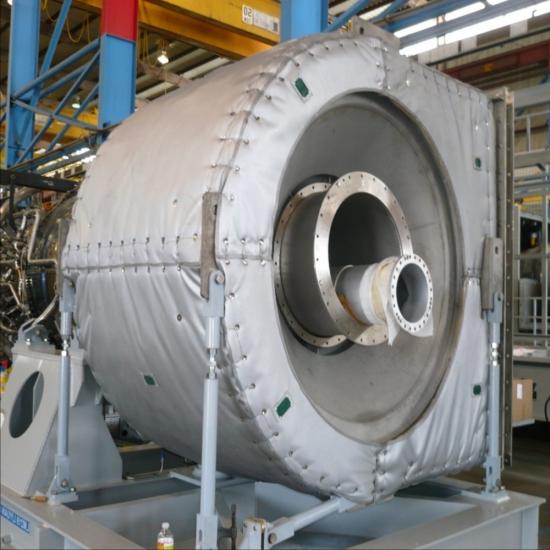

1Une couverture isolante amovible pour turbine est un élément d'isolation thermique préformé et réutilisable, conçu pour les surfaces externes homologuées d'un système de turbine industrielle. Contrairement à une feuille isolante non fixée, chaque section est conçue pour un emplacement précis et identifiée afin de pouvoir être retirée lors d'un arrêt et remise en place.
BSTFLEX fabrique des couvertures isolantes pour turbines à partir de plans d'équipement, de dimensions du site, de gabarits, de données de mesures tridimensionnelles ou d'échantillons homologués. Le plan de la couverture suit le plan de maintenance de la turbine, en répartissant l'isolation autour des joints de carter, des boîtes à vannes, des brides, de la tuyauterie, des instruments et des points d'inspection.
Ce produit est destiné aux turbines industrielles et aux équipements de production d'énergie. Il ne s'agit pas d'une couverture de turbocompresseur automobile et ses dimensions ou sa conception ne doivent pas être spécifiées en fonction des couvertures de turbocompresseur automobile.

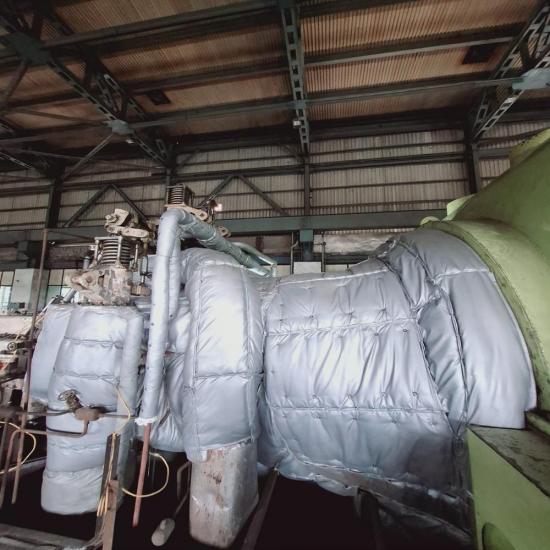

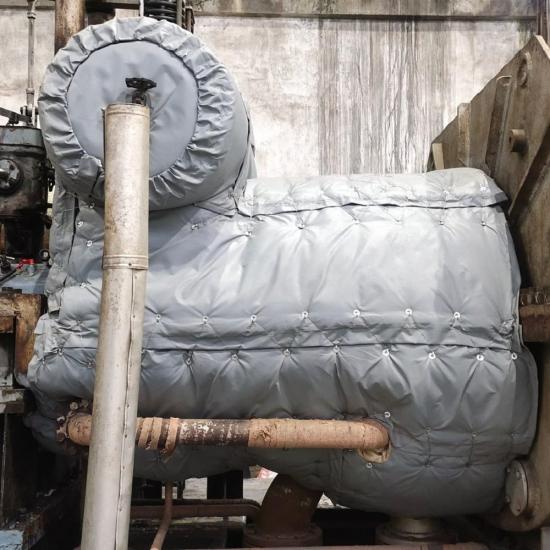

Les carters de turbines à vapeur comportent des conduites divisées, des joints boulonnés, des boîtes à vannes, des raccords de vapeur, des purgeurs et des instruments de mesure. Le système d'isolation doit épouser ces formes tout en laissant les points d'accès nécessaires à l'inspection, au serrage et à la maintenance.
Les grandes surfaces de tubage sont généralement divisées en sections d'isolation plus faciles à gérer. Des isolations séparées peuvent être utilisées autour des regards de vannes, des joints horizontaux, des brides et des tuyauteries de vapeur. Les bords des sections peuvent être agencés de manière à décaler les joints lorsque le projet utilise plusieurs couches d'isolation.
Les projets de turbines à gaz peuvent inclure des surfaces de carter externes homologuées, des raccords sous tension, des transitions d'échappement et la tuyauterie associée. La limite d'isolation doit être définie par le fabricant de la turbine, l'ingénieur du projet ou un plan approuvé.
Les entrées du compresseur, les conduits d'air de refroidissement, les ouvertures de ventilation, l'accès au système de combustion, les paliers, les pièces rotatives et autres zones fonctionnelles ne doivent pas être recouverts, sauf si la conception de l'équipement le permet expressément. Le schéma de revêtement doit également tenir compte de la dilatation thermique, des vibrations et des dégagements nécessaires à la maintenance.
Un système d'isolation de turbine peut comporter de nombreuses sections individuelles. Une identification permanente est essentielle car des couvertures d'apparence similaire peuvent présenter des découpes, des épaisseurs et des positions d'installation différentes.
Les dimensions et le poids de la couverture doivent rester compatibles avec les méthodes de levage et d'installation disponibles. Les grandes surfaces peuvent être divisées en fonction des joints de tubage, des voies d'accès et des limites naturelles des équipements.
| Composant | Options typiques | Considérations de conception |
|---|---|---|
| couche protectrice externe | fibre de verre revêtue de silicone,fibre de verre enduite de PTFE, fibre de verre aluminisée ou autres tissus résistants à la chaleur spécifiés | Brouillard d'huile, humidité, abrasion, vibrations, conditions météorologiques et manutention pendant les arrêts de production |
| noyau isolant | Isolation en fibres de verre aiguilletées, en fibres de silice aiguilletées, en fibres céramiques ou en aérogel | Température de fonctionnement, résultat thermique requis, épaisseur disponible et poids de la couverture |
| Eyeliner pour le visage | Tissu de silice, tissu de fibre de verre, feuille d'acier inoxydable ou maille d'acier inoxydable | Température de surface, vibrations, abrasion et contact avec la géométrie du tubage |
| Système de fixation | Crochets, ressorts, fils de laçage, boucles, anneaux en D ou fermetures spécifiques au projet, en acier inoxydable | Température, vibrations, accessibilité, séquence d'installation et fréquence de démontage |
| Renforcement et soutien | Maille en acier inoxydable, épingles à quilter, pattes de support, coutures renforcées et couches d'usure localisées | Surfaces verticales, sections supérieures, grandes surfaces couvertes et manutention répétée |
La température indiquée sur la fiche technique d'un matériau ne correspond pas à la température nominale de la couverture de turbine complète. Il convient de considérer conjointement la doublure, l'âme isolante, le revêtement extérieur, le filetage, les fixations, l'épaisseur de la couverture, les surfaces de contact et l'environnement.
Une seule couche amovible peut convenir à certaines surfaces d'équipement. D'autres projets de turbines utilisent des couches de couverture intérieure et extérieure avec des joints décalés afin de réduire les transferts de chaleur directs et d'améliorer la couverture autour des joints complexes. Le nombre de couches et l'épaisseur totale doivent être déterminés en fonction du cahier des charges et des exigences thermiques du projet.
En cas d'utilisation de plusieurs couches, chaque couverture intérieure doit être associée à la couverture extérieure correspondante. Le schéma d'installation doit indiquer la séquence correcte afin d'éviter que les panneaux extérieurs ne recouvrent des sections intérieures manquantes ou mal positionnées.
Il est généralement préférable d'utiliser des couvercles séparés pour les vannes, les brides et les sections de tuyauterie nécessitant une maintenance indépendante. Cela permet d'ouvrir un composant sans perturber une grande partie de l'isolation du carter de la turbine.
Pour une turbine existante, les photographies seules ne suffisent généralement pas pour obtenir un jeu complet de couvertures isolantes. Utilisez des plans, des gabarits, des mesures précises, des données de numérisation ou un système d'échantillonnage approuvé pour définir la géométrie et l'emplacement de chaque section.
Tout projet de remplacement doit débuter par un inventaire complet. Il convient de consigner le numéro d'identification, la position d'installation, les dimensions, l'état et le motif du remplacement. Avant la dépose de l'ancien système, il est impératif de documenter toute étiquette manquante, isolation comprimée, revêtement déchiré, fixation défectueuse ou contamination par de l'huile.
Il ne faut pas copier une vieille couverture sans vérifier ses dimensions. Des manipulations répétées, l'exposition à la chaleur et des réparations antérieures peuvent en avoir modifié les dimensions. Si la couverture d'origine présentait des espaces vides ou gênait l'accès, le patron de remplacement doit être corrigé à partir de l'équipement plutôt que d'être reproduit à l'identique.
Les couvertures de turbine peuvent subir des vibrations et des variations dimensionnelles lors du démarrage, du fonctionnement et de l'arrêt. Les dispositifs de fermeture doivent maintenir la couverture sans exercer de contraintes rigides sur les articulations mobiles ni obstruer les jeux requis. Un renforcement local peut être ajouté autour des crochets, des découpes et des zones de contact.
La conception de la couverture doit permettre une dilatation thermique spécifiée et ne doit pas recouvrir des composants mobiles. Les données de dilatation et les limites de mouvement doivent provenir de la documentation de la turbine ou de l'ingénieur du projet.
L'isolation ne doit pas être installée au-dessus d'une fuite d'huile ou de vapeur. Une isolation contaminée par de l'huile peut engendrer des risques d'incendie et de maintenance supplémentaires et doit être traitée conformément aux procédures de l'établissement. Le choix des tissus extérieurs se fait en fonction de leur résistance à l'environnement prévu, mais un tissu enduit ne corrige pas une fuite.
Les voies d'évacuation et les zones de détection des fuites doivent rester visibles aux endroits requis. Les joints et les chevauchements ne doivent pas diriger le liquide qui fuit vers l'âme isolante ni vers les équipements électriques et rotatifs.
Les surfaces, coutures et fixations visibles des couvertures doivent être vérifiées conformément au plan d'inspection de l'usine. Recherchez les sections détachées, les crochets manquants, les étiquettes endommagées, les taches, les zones humides, l'isolant déplacé et tout contact avec des composants mobiles ou vibrants.
Après retrait, rangez les couvertures dans un endroit propre, sec et étiqueté. Évitez les pliages brusques et le stockage d'objets lourds sur l'isolant. Avant la réinstallation, vérifiez que la doublure, le noyau, la housse extérieure et les fermetures sont toujours en bon état.
BSTFLEX prend en charge les prototypes, les kits de remplacement partiel et les projets complets de couvertures de turbines. Les informations de fabrication peuvent être élaborées à partir de plans approuvés, de relevés dimensionnels, de gabarits, de données numériques ou d'échantillons physiques. La documentation du projet peut inclure un schéma de la couverture, des étiquettes de section, des listes de colisage et des références d'installation.
Pour les projets d'arrêt technique, veuillez préciser la séquence de livraison et la date d'arrêt requises lors de votre demande de devis. Les systèmes de grande envergure peuvent nécessiter des étapes successives de mesure, d'approbation d'échantillons et de production afin que les sections critiques soient disponibles dans l'ordre requis pour l'installation.
Non. Ce produit est un système d'isolation modulaire pour turbines à vapeur et à gaz industrielles. Les couvertures isolantes pour turbocompresseurs automobiles présentent des exigences différentes en matière de géométrie, de construction et d'application.
Les grands systèmes de turbines nécessitent généralement plusieurs sections numérotées. Les couvertures modulaires sont plus faciles à manipuler et permettent d'accéder aux joints, vannes et points d'inspection individuels.
Uniquement lorsque la documentation de la turbine ou l'ingénieur responsable l'autorise expressément. Les paliers, les interfaces de lubrification, les circuits de refroidissement et les points de contrôle nécessitent souvent des jeux définis et ne doivent pas être recouverts automatiquement.
Oui. Les sections existantes, le plan d'installation et les dimensions de la turbine doivent être vérifiés avant la production. Tout problème d'ajustement, d'accès, de contamination ou d'étiquetage doit être identifié afin d'être corrigé.
Oui. Chaque section peut comporter un numéro de pièce permanent, une référence d'équipement, une position, une direction et une désignation de couche conformément au calendrier du projet.
Les constructions extérieures peuvent être optimisées grâce à l'utilisation de tissus extérieurs adaptés, de coutures protégées et d'aménagements favorisant le drainage. La résistance aux intempéries dépend de l'assemblage et de l'installation complets, et pas seulement du tissu extérieur.
Veuillez transmettre à BSTFLEX le type et le modèle de la turbine, les limites d'isolation approuvées, les plans, les données de température, le calendrier d'isolation, la quantité et les exigences en matière d'indisponibilité. Nous examinerons l'agencement des sections, les matériaux, les fixations, l'identification et le plan de fabrication de votre projet.
