Joint Tétard à Double Queue : Conception de Montage, Dimensions et Applications OEM

Un joint têtard à double queue possède un bourrelet d'étanchéité compressible positionné entre deux queues de fixation plates. Le bourrelet forme le contact d'étanchéité, tandis que les queues s'étendent des deux côtés du bourrelet et offrent deux zones de retenue mécanique.

Ce profil diffère d'un joint à double bourrelet. Une construction à double queue comporte un bourrelet d'étanchéité et deux brides de fixation. Une construction à double bourrelet comporte deux bourrelets compressibles reliés par une section textile.

L'agencement à double queue peut être utile lorsqu'un concepteur d'équipement souhaite que le bourrelet soit centré entre deux surfaces de retenue, nécessite une fixation des deux côtés de la ligne d'étanchéité, ou a besoin que la charge de montage soit répartie sur une zone plus large.

BSTFLEX fabrique des joints têtard sur mesure et des joints têtard haute température en utilisant différents tissus de revêtement, âmes internes, dimensions de bourrelets et configurations de queues de fixation pour les fours industriels, fours de fusion, fours de céramique, panneaux d'accès et équipements thermiques OEM.

Qu'est-ce qu'un joint têtard à double queue ?

Un joint têtard standard à queue unique possède normalement un bourrelet et une queue plate s'étendant d'un seul côté du profil.

Un profil à double queue place le bourrelet entre deux sections de fixation :

Les deux queues peuvent être de largeur égale, ou elles peuvent être fabriquées avec des dimensions différentes lorsque l'agencement de montage est asymétrique.

Double queue n'est pas synonyme de double bourrelet

Pour la sélection des profilés à deux bourrelets, consultez le Guide de conception des rubans pour joints à bourrelet et talon à double bourrelet .

Pourquoi utiliser deux talonnards de montage ?

Un second talonnard doit répondre à un objectif précis de montage ou de conception. Il ne doit pas être ajouté uniquement pour donner au joint un aspect plus large ou plus lourd.

Une construction à double queue peut être envisagée lorsque :

• Le bourrelet doit rester centré entre deux plaques de retenue
• L'équipement utilise des fixations des deux côtés de la ligne d'étanchéité
• La charge de montage doit être répartie des deux côtés
• La conception nécessite un profil de joint symétrique
• Une seule queue ne peut pas fournir une surface de montage suffisante
• Le joint est installé entre deux surfaces structurelles
• Le profil doit résister au roulis ou au mouvement latéral
• Le dessin OEM spécifie déjà deux brides de montage

Deux queues ne produisent pas automatiquement un meilleur joint. L'action d'étanchéité principale se produit toujours dans le bourrelet. Les queues positionnent et retiennent le joint mais ne doivent pas empêcher le bourrelet de se compresser correctement.

Dispositions de montage courantes à double queue

Plaques de retenue bilatérales

Chaque queue peut être positionnée sous une plaque de retenue séparée. Cette disposition peut aider à maintenir le bulbe centré et à réduire le mouvement latéral.

Le dessin doit définir :

• Largeur de la plaque de retenue
• Distance entre les plaques de retenue
• Espacement des fixations
• Prise de la queue sous chaque plaque
• Jeu entre les plaques et le bulbe
• Finition des bords de plaque

Les bords de la plaque ne doivent pas entailler le couvercle ni restreindre le mouvement normal du bulbe.

Plaque de retenue large unique

Une seule plaque peut parfois recouvrir les deux queues tout en laissant le bulbe exposé par une ouverture centrale ou un dégagement profilé.

Cette configuration nécessite un contrôle dimensionnel rigoureux. La plaque de retenue doit fixer les queues sans exercer de pression directe sur le bulbe, à moins que l'équipement ne soit spécifiquement conçu pour ce contact.

Boulons, vis ou rivets traversant les deux queues

Les deux queues peuvent être fixées directement sur la structure portante.

Lorsque des trous sont nécessaires, spécifiez :

• Diamètre des trous
• Espacement des trous
• Distance par rapport au bulbe
• Distance par rapport au bord de la queue
• Si les trous sont fournis par BSTFLEX ou réalisés lors de l'installation
• Si des œillets ou d'autres renforts sont nécessaires

Les fixations placées trop près du bourrelet peuvent nuire à la compression ou endommager l'âme.

Montage sur profilé en U ou rainure

Une ou les deux queues peuvent coulisser dans un profilé en U ou une rainure façonnés.

Pour le montage sur profilé, indiquez :

• Largeur du profilé
• Profondeur du profilé
• Jeu d'entrée
• Épaisseur de la queue
• Longueur d'insertion requise
• Méthode utilisée pour empêcher le joint de sortir du profilé

Spécifier les deux largeurs de queue séparément

Un joint à double queue ne doit pas être spécifié uniquement par une « largeur de queue » générale.

Le dessin de la section transversale doit montrer :

• Largeur de la queue gauche
• Largeur de la queue droite
• Épaisseur de la queue gauche
• Épaisseur de la queue droite
• Hauteur du bourrelet
• Largeur du bourrelet
• Largeur globale du profil
• Emplacements des points de suture
• Axe du bourrelet
• Sens de fermeture

Même lorsque les deux queues doivent être égales, cotes-les indépendamment sur le dessin approuvé.

Profils à double queue symétrique ou asymétrique

Double queue symétrique

Un profil symétrique possède deux queues de dimensions égales ou nominalement égales.

Cette construction peut simplifier l'orientation lorsque les deux côtés utilisent le même agencement de retenue. Le dessin doit tout de même identifier le côté chaud et le sens de montage si le revêtement, l'enduction ou la couture n'est pas symétrique.

Double queue asymétrique

Un profil asymétrique possède des queues de largeurs, d'épaisseurs ou de fonctions de montage différentes.

Par exemple :

• Une queue peut se trouver sous une large bande de retenue
• L'autre queue peut s'insérer dans un canal étroit
• Une queue peut contenir des trous de fixation
• La queue opposée peut agir principalement comme une bride de stabilisation
• Un côté peut nécessiter un dégagement plus important par rapport à l'ampoule

Pour un design asymétrique, indiquez clairement l'orientation gauche/droite, intérieur/extérieur ou côté chaud/côté froid.

La position de l'ampoule est une dimension OEM critique

Le joint peut avoir la largeur totale correcte tout en ne s'alignant pas avec la piste d'étanchéité prévue.

Le dessin doit situer le bourrelet par rapport à :

• Les plaques de retenue
• L'axe de l'élément de fixation
• L'ouverture de l'équipement
• La surface de contact de la porte
• Le bord côté chaud
• Le bord côté froid
• La référence de montage

Pour les travaux de remplacement, mesurez la ligne de contact de l'équipement plutôt que de supposer que l'ancien bulbe reste dans sa position d'origine.

Ne pas serrer le bulbe avec les pattes de fixation

Le système de retenue doit fixer les pattes tout en laissant le bulbe libre d'assurer sa fonction d'étanchéité.

Les problèmes d'installation courants incluent :

• Des plaques de retenue appuyant contre le bulbe
• Des éléments de fixation traversant l'âme
• Un matériau de patte se repliant sous le bulbe
• Des bords de plaque coupant la housse en tissu
• Un jeu insuffisant pour la compression du bulbe
• Des pattes tirant le bulbe loin de la ligne de contact
• Une charge de montage inégale tordant le profilé

Une installation prototype doit confirmer que le serrage des éléments de fixation ne modifie pas la position prévue du bulbe et ne pré-charge pas le bulbe avant la fermeture de la porte.

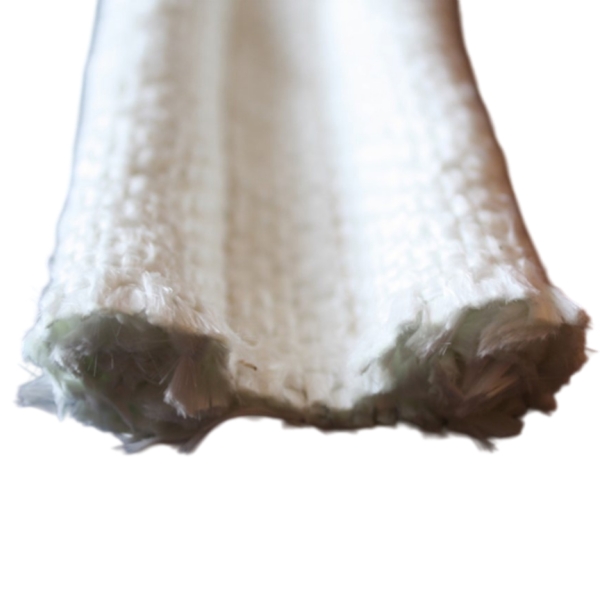

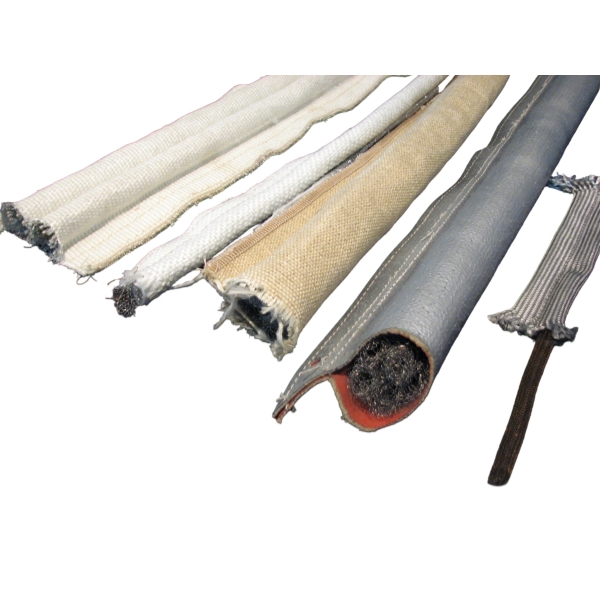

Matériaux de revêtement pour joints têtard à double patte

La géométrie à double queue peut être fabriquée en utilisant différentes enveloppes textiles. Le choix des matériaux doit être basé sur la température et l'exposition au niveau de l'emplacement du joint plutôt que sur le nom de l'équipement seul.

Enveloppe en fibre de verre

La fibre de verre peut être envisagée pour les portes de fours industriels, les trappes d'accès et autres équipements thermiques lorsque les conditions de fonctionnement vérifiées conviennent à une construction entièrement en fibre de verre.

Les constructions existantes en fibre de verre BSTFLEX comprennent :

• Joint Têtard avec Enveloppe en Fibre de Verre et Âme en Fibre de Verre
• Joint Têtard avec Enveloppe en Fibre de Verre et Âme en Acier Inoxydable
• Joint Têtard avec Enveloppe en Fibre de Verre et Âme Creuse en Acier Inoxydable

Ces pages fournissent des références d'enveloppes et d'âmes. Le profil à deux queues nécessite toujours un dessin personnalisé séparé.

Enveloppe en Tissu de Silice

Le tissu de silice peut être évalué lorsque l'application nécessite une construction textile à plus haute température.

Pour un renfort interne métallique, consultez le Joint Têtard avec Enveloppe en Tissu de Silice et Âme en Inconel .

Enveloppe en Tissu Céramique

Le tissu céramique peut être envisagé pour les applications exigeantes de fours, de fourneaux et de traitement thermique.

Pour une référence d'âme céramique non métallique, consultez le Joint Têtard avec Enveloppe en Tissu Céramique et Âme Céramique .

Enveloppes Textiles Enduites

Les constructions enduites de silicone, enduites de PTFE, traitées à la vermiculite ou aluminisées peuvent être évaluées lorsque l'application nécessite des caractéristiques de surface spécifiques.

Le revêtement ne doit pas être choisi indépendamment de la température, de la flexibilité, de l'exposition chimique et des exigences de montage.

Options d'Âme pour un Profil à Double Queue

Le nombre de queues ne détermine pas le type d'âme.

Les constructions internes disponibles peuvent inclure :

• Âme en fibre de verre
• Âme en tressé de fibre de verre
• Âme en tressé de silice
• Âme en fibre céramique
• Âme en treillis d'acier inoxydable
• Âme creuse en acier inoxydable
• Âme en treillis d'Inconel
• Âmes renforcées spécifiques à l'application

Un profil à âme tressée peut fournir une structure interne à base de fibres, tandis qu'une âme en treillis métallique offre une combinaison différente de comportement au renforcement et à la compression.

Pour la terminologie des âmes tressées et la sélection des tailles, consultez le Guide de Sélection des Joints Têtards Tressés .

Compression du Joint à Double Queue

Les deux queues ne créent pas le joint d'étanchéité à la compression principal. La compression est contrôlée principalement par le bourrelet et l'âme interne.

Si la hauteur libre du bourrelet et la hauteur installée sont connues, la compression dimensionnelle nominale peut être calculée comme suit :

Compression (%) = (Hauteur Libre du Bourrelet - Hauteur Installée du Bourrelet) / Hauteur Libre du Bourrelet × 100

Ce calcul ne détermine pas la force de fermeture et ne confirme pas qu'un pourcentage de compression particulier est approprié.

Évaluer :

• Matériau de l'âme
• Densité de l'âme
• Taille du bourrelet
• Jeu installé
• Force de fermeture
• Reprise après ouverture
• Cyclage thermique
• Variation du jeu autour de l'équipement

Applications pour portes de fours industriels

Un joint de porte de four à double queue peut être envisagé lorsque la porte ou le cadre offre des surfaces de montage des deux côtés de la piste d'étanchéité.

Les applications potentielles incluent :

• Portes de fours discontinus
• Panneaux d'accès de fours de thermolaquage
• Portes de fours modulaires
• Couvercles de séchoirs
• Portes de fours de polymérisation
• Panneaux d'inspection de fours continus
• Ouvertures d'accès de fours de traitement thermique

Pour un choix plus large de matériaux et de remplacement, consultez le Guide des joints têtard pour portes de fours industriels .

Applications pour portes de fours et de fourneaux

Pour les portes de fours et de fourneaux, le revêtement et l'âme doivent être choisis en fonction de la température et de l'exposition mécanique au niveau de la ligne d'étanchéité réelle.

Les doubles queues peuvent faciliter le maintien, mais elles n'augmentent pas la résistance à la température du tissu ou de l'âme.

Vérifier :

• Fuite de gaz chaud
• Chaleur radiante
• Contact avec le bord du réfractaire
• Dilatation du cadre de porte
• Frottement mécanique
• Température de la plaque de retenue
• Dilatation des éléments de fixation

Consultez le Guide de sélection des joints têtard pour portes de fours pour les considérations relatives au revêtement et à l'âme à haute température.

Applications pour gaines, registres et panneaux d'accès

Les profils à double queue peuvent également être envisagés pour les gaines, les registres et les panneaux d'accès amovibles lorsque l'équipement possède des surfaces de montage des deux côtés d'une piste d'étanchéité centrale.

Pour ces applications, définir :

• Différentiel de pression
• Composition du gaz de procédé
• Vibration
• Mouvement du panneau
• Fréquence d'ouverture
• Fuite admissible
• Méthode de montage

Un joint étanche textile de type tadpole ne doit pas être décrit comme étanche au gaz ou résistant à la pression sans une validation appropriée au niveau de l'équipement.

Joints cadres à double talon

Un profilé à double talon peut également être fabriqué sous la forme d'un assemblage fermé rectangulaire, carré, rond ou sur mesure.

Pour un cadre formé, le dessin doit définir :

• Référence de dimension du cadre
• Orientation du bourrelet
• Orientation des queues gauche et droite
• Rayons des coins
• Emplacement du joint
• Contrôle de la torsion du profilé
• Agencement de retenue sur tous les côtés

Consultez le Guide des joints têtard pour cadres photo sans fin pour les spécifications de cadre, d'angle et de joint.

Joints Tétras à double queue de rechange

Un vieux joint à double queue peut être étiré, comprimé ou déchiré. Ne reproduisez pas ses dimensions usées sans mesurer également l'équipement.

Enregistrer :

• Hauteur libre du bourrelet là où elle peut être établie
• Largeur du bourrelet
• Largeur de la queue gauche
• Largeur de la queue droite
• Largeur globale du profil
• Épaisseurs des queues
• Construction de l'âme
• Matériau de revêtement
• Jeu d'équipement fermé
• Positions des plaques de retenue
• Espacement des fixations
• Cheminement total du joint

Utilisez le Guide de mesure pour le remplacement des joints Tétras pour documenter l'ancien échantillon et les dimensions de l'équipement.

Processus de développement OEM

BSTFLEX prend en charge le développement sur mesure basé sur des plans grâce à son service de fabrication de joints têtard personnalisés .

Un processus typique de développement à double queue comprend :

1. Examen de l'application et de la température
2. Examen de la section transversale de l'équipement
3. Confirmation de la position du bourrelet
4. Confirmation des dimensions des queues gauche et droite
5. Examen du système de montage et de retenue
6. Sélection de la couverture et de l'âme
7. Fabrication du prototype
8. Évaluation de l'ajustement et de la compression par le client
9. Approbation du plan ou de l'échantillon
10. Fourniture de production

Liste de contrôle d'inspection du prototype

Liste de contrôle de demande de devis pour un joint têtard à double queue

Foire aux questions

Qu'est-ce qu'un joint têtard à double queue ?

C'est un joint à bulbe et queue comprenant un bulbe d'étanchéité compressible et deux queues de montage plates s'étendant de part et d'autre du bulbe.

Un joint à double queue est-il identique à un joint à double bulbe ?

Non. Un joint à double queue possède un bulbe et deux queues de montage. Un joint à double bulbe possède deux bulbes d'étanchéité.

Les deux queues doivent-elles obligatoirement avoir la même largeur ?

Non. Les queues peuvent être de dimensions égales ou fabriquées avec des dimensions différentes selon l'agencement de montage. Les deux largeur doivent être indiquées séparément sur le dessin.

Les deux queues peuvent-elles comporter des trous de fixation ?

Oui, lorsque la conception de l'équipement l'exige. Le diamètre des trous, l'espacement, la distance par rapport au bord et la relation avec le bulbe doivent être définis avant la production.

Un joint à double queue peut-il être fabriqué sous forme de cadre sans fin ?

Oui. Un profilé à double queue peut être façonné en un cadre fermé rectangulaire, rond ou personnalisé, sous réserve d'une étude du matériau, des angles, des joints et de la géométrie.

BSTFLEX peut-il reproduire un joint à double queue existant ?

Oui. Le développement peut commencer à partir d'un dessin en coupe, d'un échantillon physique et de mesures d'équipement. Un joint usé doit être complété par les dimensions réelles de l'entrefer et du montage.

Quel noyau est le mieux adapté pour un joint à double queue ?

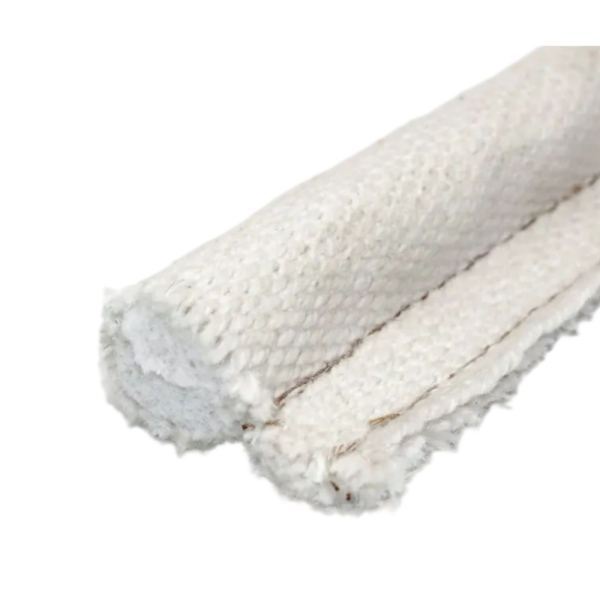

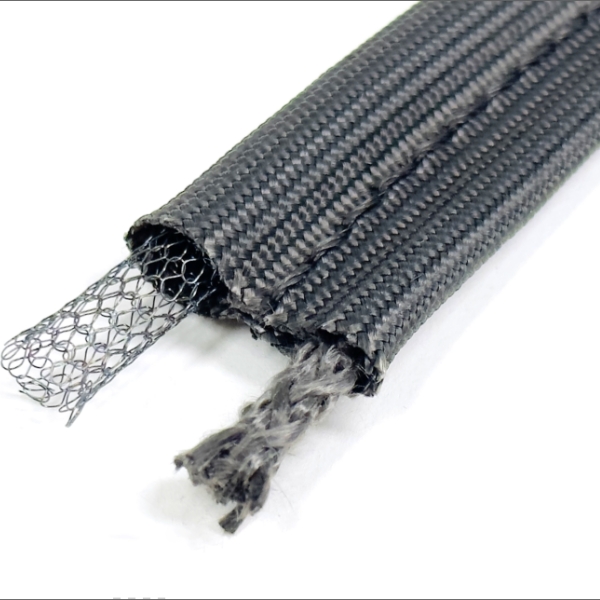

Il n'y a pas de cœur idéal universel. Les constructions en fibre de verre, corde, céramique, acier inoxydable, treillis creux et Inconel offrent différentes caractéristiques de compression et de renforcement. Le choix dépend de l'application réelle.

Demander un joint têtard à double queue sur mesure

BSTFLEX fabrique joints têtard à double queue, joints têtard à deux queues et profils de joints à bulbe central sur mesure pour les projets de remplacement des fabricants d'équipement d'origine (OEM) et industriels.

Envoyez le dessin en coupe montrant le bulbe, les deux queues, la largeur totale et la disposition de montage. Indiquez la température de service, l'intervalle fermé, la longueur requise, la quantité et les informations disponibles sur l'échantillon.

Pour les profils asymétriques, identifiez clairement le côté chaud, le côté froid, la queue gauche, la queue droite et le sens de pose sur le dessin.

Contactez BSTFLEX pour obtenir un devis pour un joint têtard à double queue sur mesure.
