Fil à coudre conducteur en acier inoxydable : comment le spécifier pour la chaleur, le contrôle statique et les circuits textiles

Un fil en acier inoxydable peut maintenir une couture d'isolation thermique, fournir un chemin pour la dissipation statique ou connecter des composants dans un circuit textile. Chaque tâche impose des exigences différentes au fil. Avant de comparer les prix, définissez ce que la couture finie doit accomplir.

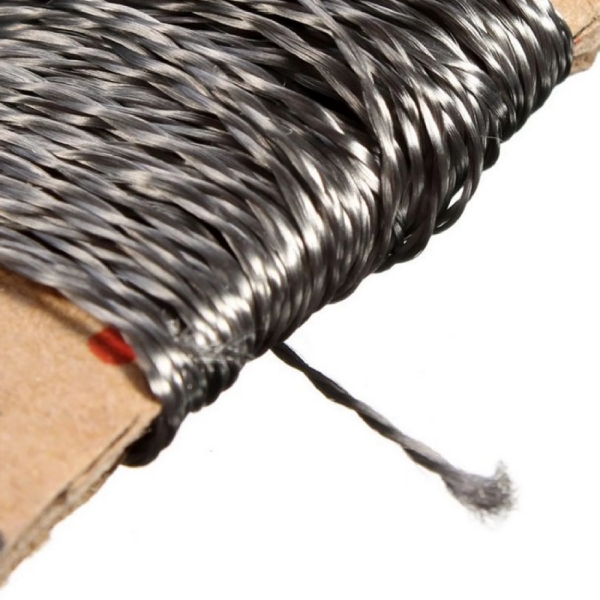

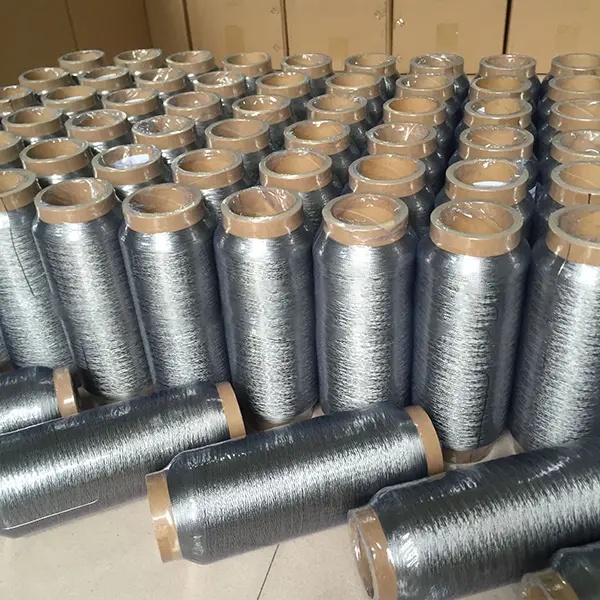

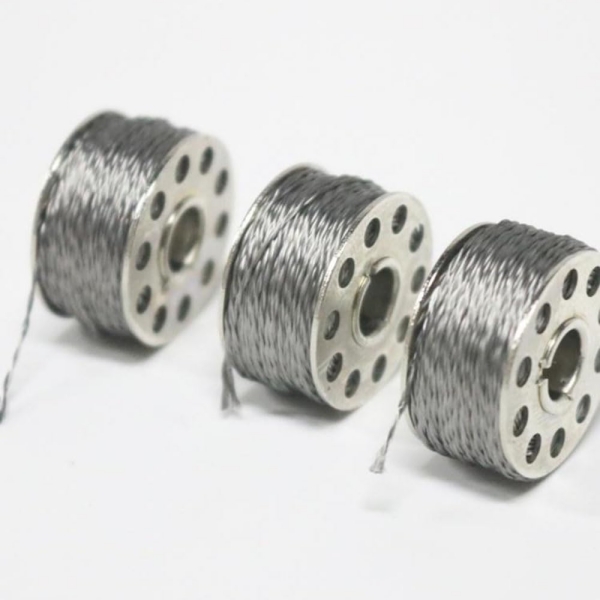

Le fil à coudre conducteur en acier inoxydable utilise des fibres d'acier inoxydable ou des filaments fins pour combiner une construction cousable avec une conductivité électrique. La performance dépend de l'alliage, de la disposition des filaments, de la taille du fil, de la torsion et de la finition de surface. Deux fils décrits comme « acier inoxydable » peuvent se comporter différemment dans la même machine à coudre ou le même assemblage électrique.

BSTFLEX Fil à coudre en acier inoxydable 304 fournit un point de départ pour l'approvisionnement industriel. Envoyez l'application et les performances requises avec votre demande afin que la construction proposée puisse être évaluée par rapport à votre assemblage de tissu.

Commencez par la fonction de la couture

Couture haute température : évaluez la couture sous la chaleur

Les fabricants de vestes isolantes amovibles, de coussins thermiques et de couvertures textiles industrielles peuvent envisager le fil à coudre en acier inoxydable lorsqu'une couture métallique est requise. La question est de savoir dans quelle mesure cette couture conserve la résistance requise après exposition.

Spécifiez la température au niveau de la ligne de couture, la durée d'exposition, la charge mécanique et la fréquence de chauffage et de refroidissement. La température de l'équipement couvert peut différer de la température au niveau d'une couture extérieure. Incluez les couches de tissu et l'emplacement de la couture lors de la demande d'une recommandation.

Un point de fusion n'est pas une température de service nominale. L'oxydation, la perte de résistance, les finitions de surface et les matériaux environnants peuvent limiter le service bien avant que le métal ne fonde. Le fonctionnement continu et l'exposition de pointe brève doivent être évalués séparément pour la construction proposée.

Contrôle statique : spécifiez un chemin conducteur complet

Un fil à coudre antistatique a besoin d'un rôle défini dans l'assemblage textile. Identifiez les surfaces qu'il doit connecter, la plage de résistance requise et la manière dont l'assemblage fini se connectera au système de mise à la terre prévu.

Un fil à faible résistance ne suffit pas à établir la performance de contrôle statique d'un vêtement ou d'une couverture industrielle. Une couture discontinue, un mauvais contact entre les panneaux ou une terminaison inadaptée peuvent interrompre le chemin. Spécifiez des tests d'acceptation sur l'article fini, y compris toutes les conditions de lavage ou d'abrasion pertinentes à son utilisation.

Circuits textiles : tenez compte de la longueur et des connexions

Le fil conducteur peut être évalué pour les commutateurs textiles, les connexions de capteurs et d'autres circuits à faible courant. Commencez par la résistance admissible et la chute de tension du circuit. Considérez ensuite la longueur du fil dans le motif de point, le chemin de retour et les connexions aux composants.

Un itinéraire cousu consomme plus de fil que la distance en ligne droite entre ses points d'extrémité. Les boucles et la formation des points ajoutent de la longueur, tandis que les contacts ajoutent de la résistance. Définissez à la fois la résistance par mètre du fil fourni et la résistance de bout en bout acceptable du circuit assemblé.

Lisez la résistance électrique comme une spécification

Le terme « conducteur » confirme une caractéristique matérielle ; il ne vous indique pas si un fil particulier répond à vos exigences de conception. Pour un fil à coudre électriquement conducteur, demandez la résistance en ohms par mètre (Ω/m), la tolérance et les conditions de mesure.

En première estimation, multipliez la résistance par mètre par la longueur réelle de fil dans le chemin. Par exemple, un fil hypothétique évalué à 10 Ω/m contribuerait à environ 5 Ω sur 0,5 m, avant d'ajouter la résistance de connexion. Ceci est un exemple de calcul, pas une spécification de produit BSTFLEX.

Enregistrez la longueur de l'échantillon, la température de test, la tension appliquée et la méthode de contact lors de la comparaison des mesures. Si la conception dépend d'une faible résistance, les fils de mesure et la résistance de contact doivent également être pris en compte. Utilisez une méthode d'acceptation de production convenue qui peut être répétée sur les lots suivants.

La capacité de courant nécessite une évaluation séparée. La valeur Ω/m d'un fil ne suffit pas à établir un courant de fonctionnement sûr, en particulier à l'intérieur d'une pile de tissus qui peut retenir la chaleur.

Spécifiez la construction en plus de l'alliage

La nuance de l'alliage identifie le métal, mais elle ne décrit pas entièrement un fil à coudre. Établissez si le produit cité est un fil de fibres inoxydables, une construction multifilament continue ou un fil hybride avec un revêtement textile.

Ces différences influencent la manipulation, le comportement à la flexion, l'abrasion et le contact électrique. Une finition qui améliore la couture peut également affecter le contact avec une autre surface conductrice. Demandez les détails de construction et de finition lorsque la couture a une fonction électrique.

Pour une spécification de fil à coudre en acier inoxydable 304 existante, citez exactement la nuance. Si vous envisagez du 316L ou une autre alternative, décrivez l'environnement d'exposition et demandez une évaluation séparée. Une substitution de nuance ne doit pas être traitée comme une preuve d'une résistance, d'une conductivité ou d'une cousabilité égale du fil.

Lorsque l'application nécessite principalement une couture résistante à la chaleur, comparez les constructions disponibles au sein de la gamme BSTFLEX gamme de fils à coudre haute température. Sélectionnez le matériau en fonction du système de tissu, des exigences de couture et des conditions de fonctionnement.

Une spécification pratique pour les acheteurs industriels

• Application : Veste isolante, coussin thermique, assemblage de contrôle statique, textile capteur ou toute autre utilisation définie.
• Matériau et construction : Alliage requis, construction en filaments ou en fibres, disposition des plis et toute finition autorisée.
• Taille du fil : Diamètre fini ou densité linéaire, tolérance et échantillon existant si disponible.
• Exigence électrique : Résistance par mètre, tolérance, conditions de test et résistance maximale du chemin assemblé.
• Exigence mécanique : Force de rupture, allongement, charge de couture et flexion ou abrasion attendue.
• Exposition thermique : Température de couture continue, température de pointe et durée, atmosphère et cyclage thermique.
• Couture et approvisionnement : Pile de tissus, type de machine et de point, quantité d'essai, format de bobine et quantité de production.

Si un dessin ne contient pas encore ces détails, un échantillon de fil existant et un composant cousu représentatif sont des points de départ utiles. Expliquez ce qui fonctionne dans la conception actuelle et ce qui doit être amélioré, comme la rupture du fil, une mauvaise rétention de la couture ou un contact électrique instable.

Approuvez le fil sur la pile de tissus réelle

Un court essai de production doit utiliser la machine, l'aiguille, le motif de point et la pile de matériaux complète prévus. Inspectez le chemin du fil pour détecter les guides rugueux, les bavures et les virages serrés. Ajustez la tension et la vitesse pendant l'essai, puis enregistrez les réglages qui produisent des points cohérents.

Vérifiez l'absence de filaments cassés, de points sautés, de dommages au tissu et de distorsion autour de la couture. L'augmentation de la taille du fil peut modifier les besoins en aiguilles et l'effet sur le tissu ; par conséquent, un fil lâche plus résistant ne crée pas automatiquement une couture finie plus solide.

Pour un produit thermique, évaluez la performance de la couture après une exposition à la chaleur représentative. Pour un assemblage conducteur, mesurez la continuité et la résistance après les cycles de pliage, de manipulation ou de nettoyage pertinents. Enregistrez la construction de l'échantillon afin que les livraisons ultérieures puissent être comparées à la version approuvée.

Questions fréquentes sur les achats

Le fil à coudre en acier inoxydable peut-il remplacer le fil isolé ?

Il peut servir de conducteur dans un circuit textile conçu de manière appropriée, mais le fil conducteur nu ne possède aucune isolation électrique inhérente. L'espacement du circuit, les terminaisons, les limites de courant et la protection doivent être conçus pour l'assemblage complet.

Peut-il être cousu sur n'importe quelle machine à coudre industrielle ?

La compatibilité dépend de la construction du fil, de l'aiguille, du système de tension, du mécanisme d'entraînement et de l'épaisseur du tissu. Approuvez un essai de couture représentatif plutôt que de supposer la compatibilité à partir du nom de l'alliage.

Un fil conducteur rend-il un produit fini conforme aux normes ESD ?

Non. La conformité dépend du produit fini, de ses chemins conducteurs et des exigences de test applicables. La résistance du fil est un élément de la conception.

Que doivent envoyer les acheteurs lorsqu'aucune taille de fil n'a été sélectionnée ?

Envoyez les matériaux et l'épaisseur du tissu, les exigences de point, les conditions de service et la fonction mécanique ou électrique. Incluez un dessin, un échantillon actuel ou des photographies claires de l'assemblage si possible.

Discutez de vos besoins en fil à coudre conducteur avec BSTFLEX

Pour lesdemandes concernant le fil à coudre conducteur en acier inoxydable, envoyez votre application, les exigences en matière d'alliage, la taille du fil ou l'échantillon de référence, la résistance requise et les conditions de service. Ajoutez la méthode de couture, la préférence de bobine et la quantité de commande estimée.

Si le fil doit remplir à la fois des fonctions structurelles et électriques, indiquez les deux exigences. Demandez la spécification proposée et un échantillon d'essai afin que votre équipe puisse évaluer le comportement à la couture, la performance de la couture et la continuité électrique avant l'approbation de la production.
