Matériau de bouclier thermique pour convertisseur catalytique : sélection de feuilles pour projets OEM

Deux fournisseurs peuvent répondre à la même demande pour un matériau de bouclier thermique de convertisseur catalytique et proposer des constructions sensiblement différentes. L'un peut proposer un couvercle métallique mince formé autour du convertisseur. Un autre peut proposer un large panneau de soubassement. Un troisième peut inclure une isolation entre des parements métalliques. Comparer ces devis uniquement par le nom du matériau et le prix laisse l'exigence technique principale sans réponse.

Le matériau du bouclier thermique de convertisseur catalytique forme une barrière thermique externe entre l'ensemble d'échappement chaud et les composants du véhicule à proximité. Pour un achat de matériau en feuille, identifiez d'abord la position de la barrière, la méthode de fixation et la construction des couches. Ce n'est qu'ensuite que l'alliage, l'épaisseur et le profil gaufré peuvent être spécifiés de manière significative.

Ce guide concerne la tôle métallique pour le blindage thermique. Il ne couvre pas le substrat du catalyseur, son tapis de support interne ou les plaques antivol.

Identifiez la pièce que le dessin exige réellement

Le boîtier du convertisseur et son bouclier thermique ne sont pas le même composant. Le boîtier enferme l'ensemble du catalyseur ; un bouclier thermique externe gère l'exposition à la chaleur à l'extérieur de celui-ci. Le « guide de construction de convertisseur » de Walker distingue le corps, le tapis de rembourrage du catalyseur et les boucliers thermiques externes du corps et des tuyaux.

Marquez le côté source de chaleur et le côté carrosserie du véhicule sur le dessin. Incluez une vue d'assemblage : un contour plat seul ne peut pas montrer quelle surface fait face au convertisseur ou comment la pièce finie est supportée.

Le convertisseur est plus qu'une section chaude de tuyau

Les réactions catalytiques peuvent dégager de la chaleur lorsque les polluants d'échappement sont convertis. Walker décrit cette génération de chaleur dans son « explication du fonctionnement du convertisseur ». Une spécification de matériau copiée à partir d'un bouclier de tuyau voisin doit donc être vérifiée par rapport à l'installation du convertisseur plutôt qu'acceptée telle quelle.

Pour le développement, identifiez ce que la barrière doit protéger : un panneau de plancher, un connecteur de câblage, une conduite de fluide ou un autre assemblage. Donnez à chaque composant protégé une limite de température convenue et un emplacement de mesure. L'objectif n'est pas simplement de faire en sorte que la face exposée du bouclier semble intacte après un test.

Séparez la surchauffe anormale du convertisseur du développement du bouclier. Les défauts du moteur, y compris les ratés d'allumage, peuvent provoquer des températures excessives du convertisseur. Un bouclier différent ne répare pas le défaut sous-jacent ; le « guide de défaillance du convertisseur » de Walker souligne l'importance d'identifier et de corriger la cause.

Sélectionnez le métal pour sa position dans l'assemblage

Acier inoxydable pour les boucliers formés adjacents au convertisseur

Pour une barrière formée proche du convertisseur, évaluez l'acier inoxydable par rapport à l'exposition thermique mesurée, aux conditions environnementales et aux exigences de formage. Spécifiez la nuance plutôt que d'approuver un devis qui indique seulement acier inoxydable. La résistance à l'oxydation, la résistance à haute température et la dilatation thermique dépendantes de la nuance sont documentées dans les « données techniques sur l'acier inoxydable résistant à la chaleur ».

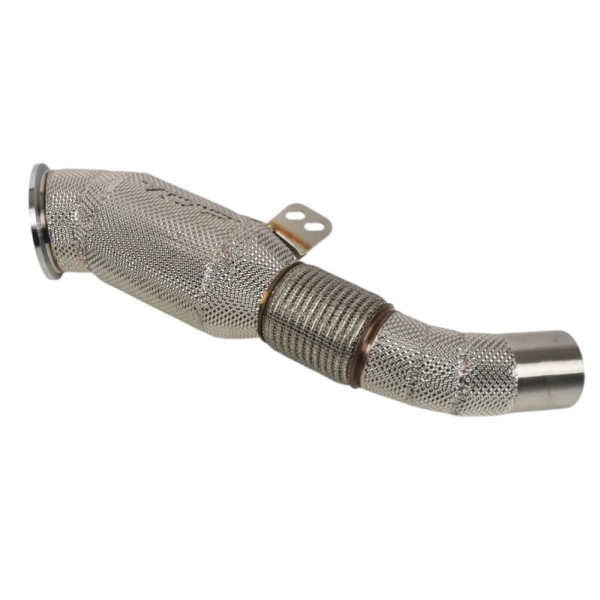

BSTFLEX feuille de barrière thermique en acier inoxydable gaufré est proposée pour la fabrication de boucliers thermiques sur mesure, y compris pour les applications de convertisseurs catalytiques. Fournissez l'alliage requis, l'épaisseur du métal de base et le dessin de formage afin que la feuille proposée puisse être examinée par rapport au composant réel.

Aluminium pour barrières thermiques légères et espacées

L'aluminium est un matériau établi pour les écrans thermiques automobiles, mais sa pertinence doit être évaluée à la température de fonctionnement de la tôle, et non déduite du nom du composant d'échappement. Pour un panneau monté sur la carrosserie, évaluez l'alliage et le revenu sélectionnés ainsi que l'espacement, les supports et la durabilité requise.

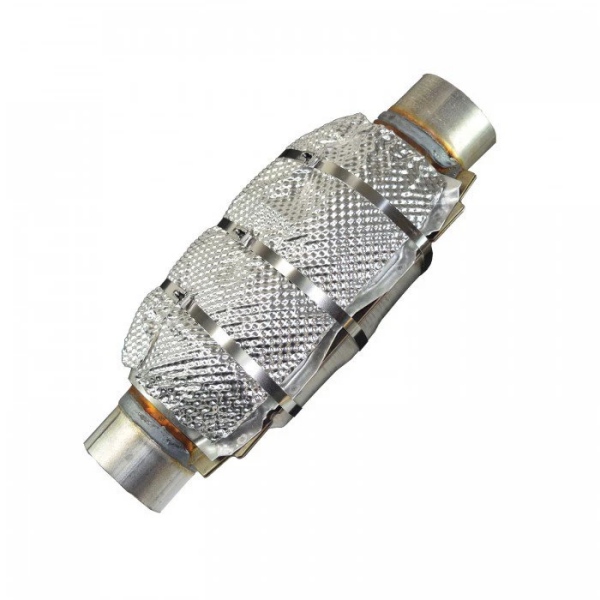

BSTFLEX matériau d'écran thermique en aluminium gaufré est une option de tôle formable pour les barrières radiantes personnalisées. Une proposition pour un écran thermique de pot catalytique en aluminium doit indiquer où la tôle est placée et s'il s'agit d'une barrière autonome ou d'une couche d'un assemblage plus large.

Alliage 625 lorsque l'usage justifie un alliage de nickel

Matériau d'écran thermique Inconel Alliage 625 offre une autre option pour les projets d'échappement exigeants. Évaluez-le par rapport à une exigence définie, telle qu'une limitation identifiée de la durabilité du matériau, plutôt que de le traiter comme la spécification par défaut pour chaque convertisseur.

La durée de l'exposition compte. Données Haynes sur l'Alliage 625 décrit la résistance utile et la résistance à l'oxydation, mais met également en garde contre la fragilisation après une exposition prolongée à des températures élevées. Une désignation d'alliage haute température n'est pas une approbation de service continu illimité.

L'acier aluminisé n'est pas une tôle d'aluminium

Les spécifications de remplacement et OEM peuvent exiger de l'acier aluminisé. Ne raccourcissez pas cette description en aluminium.

L'acier aluminisé possède un substrat en acier avec un revêtement contenant de l'aluminium. Par exemple, Cleveland-Cliffs décrit son acier aluminisé de type 1 comme de l'acier revêtu par immersion à chaud d'une couche aluminium-silicium. Il s'agit d'une construction de matériau différente d'une tôle dont le métal de base est l'aluminium.

Cette distinction affecte les décisions de substitution. Lorsque le dessin spécifie de l'acier revêtu, demandez les exigences relatives au substrat et au revêtement. Ne proposez pas d'aluminium nu comme équivalent sur la base d'une apparence argentée similaire. De même, ne supposez pas que chaque écran externe utilise le même alliage que le boîtier du convertisseur situé en dessous.

Spécifiez la construction complète des couches

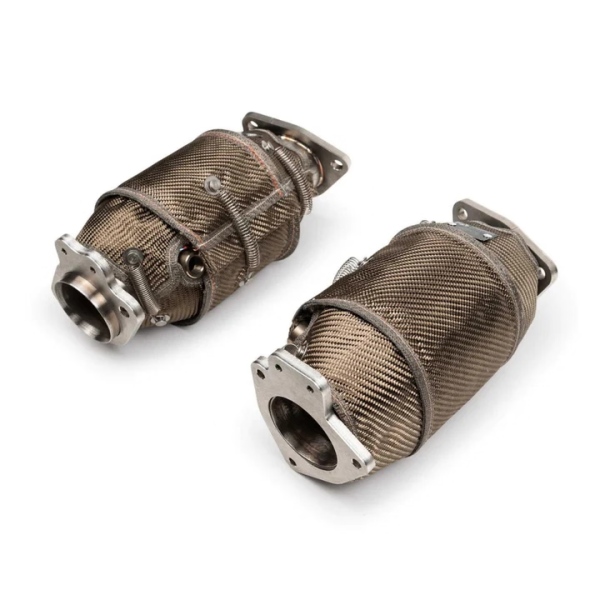

Une tôle gaufrée nue et un écran de convertisseur isolé sont des produits différents. Une face extérieure en aluminium ne révèle pas si la pièce contient également une isolation, une autre couche métallique ou un espace interne conçu.

Pour une demande multicouche, indiquez l'ordre des couches du convertisseur à la carrosserie du véhicule, leurs spécifications individuelles, la fermeture des bords et les détails de fixation. Précisez si l'épaisseur fait référence à une peau métallique individuelle, à l'isolation ou à l'assemblage complet.

Ne transférez pas une classification de température ou une déclaration de réduction de chaleur d'un écran composite fini à son revêtement métallique. Demandez ce qui a été testé, comment il a été installé et où le résultat a été mesuré.

De même, n'appliquez pas un pourcentage de couverture de convertisseur universel à une nouvelle conception. Les changements apportés à la couverture, à l'isolation et à la ventilation doivent être examinés avec l'ingénieur système du convertisseur ou du véhicule et validés pour cette installation. Une enceinte plus grande n'est pas, en soi, une amélioration démontrée.

La durabilité du soubassement commence par les fixations et les bords

Incluez l'exposition environnementale dans la spécification, pas seulement le résultat thermique initial. Walker identifie l'impact de la route, la corrosion, le choc thermique et la fatigue parmi les mécanismes de dommage liés au convertisseur. Pour un programme d'écran de soubassement, ceux-ci fournissent des points de départ utiles pour définir les contrôles de durabilité applicables.

Examinez les fixations, les rondelles de support, les interfaces de matériaux et les bords coupés en tant qu'assemblage. Demandez si l'eau ou les débris peuvent s'accumuler au niveau d'un bord plié, si une zone de montage est correctement supportée et si les matériaux adjacents nécessitent une mesure de contrôle de la corrosion. Utilisez des solutions approuvées par le projet plutôt que d'ajouter des revêtements ou des rondelles non spécifiés pendant la production.

Ne traitez pas une fine barrière thermique comme une plaque de protection. Si une protection contre les chocs est également requise, indiquez-la comme une exigence de performance distincte et validez la structure en conséquence.

Le gaufrage fait également partie de l'examen du formage. Vérifiez si le motif proposé reste compatible avec les brides, les sections courbes et les zones de fixation. Le rôle structurel plus large est discuté dans pourquoi les écrans thermiques automobiles utilisent du métal gaufré; pour le dessin d'achat, définissez le motif et l'état formé acceptable.

Préparez une demande de renseignements sur les matériaux qui peut être chiffrée avec précision

Envoyez le dessin du composant et son contexte d'assemblage ensemble. Pour une conception existante, incluez la spécification de matériau approuvée et la révision. Pour les travaux de développement, identifiez quels champs sont fixes et lesquels restent ouverts à l'examen du fournisseur.

Un échantillon utilisé peut clarifier la forme, mais signalez toute déformation, corrosion ou caractéristique de fixation manquante. Ne faites pas d'un bord endommagé ou d'un trou de montage allongé la nouvelle référence de production sans vérifier la conception prévue.

Comparer les échantillons dans les mêmes conditions d'installation

Convenir d'une méthode de comparaison avant de sélectionner le matériau de production. Utilisez la même fonction de convertisseur, la même position de blindage, le même agencement de montage et les mêmes points de mesure des composants protégés. Si la géométrie ou l'isolation change entre les échantillons, enregistrez ces changements ; le résultat est alors une comparaison d'assemblages, et non seulement de métaux.

Définir ce qui constitue une réussite. Des critères utiles peuvent inclure les températures des composants protégés, le jeu conservé, la déformation acceptable et l'intégrité de la fixation après l'exposition convenue. Lorsque la contamination en service est pertinente, incluez le conditionnement spécifié plutôt que d'évaluer uniquement un échantillon neuf et propre.

Une déclaration telle que « réduit la chaleur d'un certain pourcentage » est incomplète sans la quantité mesurée. Le flux thermique radiant, l'augmentation de la température de surface et la température de l'air de l'habitacle ne sont pas des résultats interchangeables. Demandez l'agencement du test et la base de mesure avant d'utiliser une déclaration de performance dans une décision d'achat.

Questions fréquemment posées

Quel matériau est utilisé pour un écran thermique de convertisseur catalytique ?

La construction varie. L'acier inoxydable, l'acier revêtu et les barrières à base d'aluminium sont tous pertinents pour le blindage de la zone du convertisseur. Identifiez si la pièce est proche du convertisseur, fixée à la carrosserie du véhicule ou construite comme un assemblage isolé avant de sélectionner le matériau. L'alliage 625 peut être évalué pour une fonction spécifiquement justifiée.

Un écran thermique de convertisseur catalytique est-il identique à un écran antivol ?

Non. Le blindage thermique contrôle l'exposition à la chaleur ; une plaque antivol est destinée à restreindre l'accès au convertisseur. Ne supposez pas que l'une ou l'autre fonction prouve l'autre. Toute déclaration combinée nécessite sa propre preuve de conception et sa validation.

Une feuille d'aluminium gaufrée peut-elle remplacer un écran de convertisseur isolé ?

Pas en tant que substitution à l'identique sans validation. Le retrait de l'isolation ou d'une couche métallique supplémentaire modifie l'assemblage. Établissez d'abord la construction originale et la performance requise du côté protégé.

Le fournisseur de feuilles doit-il établir un devis à partir d'une simple photographie ?

Une photographie est utile pour une discussion initiale, mais un devis de production précis nécessite des dimensions, des exigences matérielles, des interfaces et une portée de fourniture. Incluez une vue d'assemblage ou un échantillon lorsque la forme installée est difficile à communiquer.

Approvisionnez-vous en matériau d'écran thermique pour convertisseur catalytique auprès de BSTFLEX

BSTFLEX propose des feuilles de barrière thermique en acier inoxydable gaufré et en aluminium, ainsi que du matériau d'écran thermique en alliage 625, pour des projets de protection thermique personnalisés. Utilisez les liens produits ci-dessus pour identifier la famille de matériaux, puis soumettez le dessin et les spécifications pour examen.

Pour une application de convertisseur catalytique, indiquez si vous avez besoin de feuilles pour votre propre processus de formage, de flans découpés ou d'un composant développé. Les nuances, tempéraments, épaisseurs, motifs et options de traitement demandés doivent être confirmés par rapport au projet plutôt que supposés interchangeables ou en stock.

Envoyez votre demande de devis pour matériau d'écran thermique de convertisseur catalytique à BSTFLEX avec le dessin d'assemblage, le matériau requis ou les critères de sélection, la quantité de prototypes et la demande de production prévue.
