Les équipements de contrôle de la pollution combinent souvent des températures de gaz élevées, des cycles thermiques, des vibrations et des accès fréquents pour la maintenance. Les portes, les panneaux d'inspection, les brides de conduits et les couvercles amovibles nécessitent donc un joint adapté à la géométrie réelle de l'assemblage et à l'environnement du procédé.

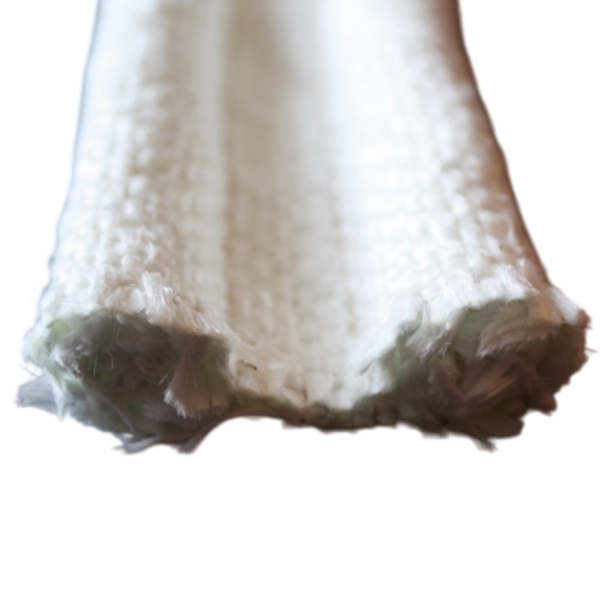

UNJoint en forme de têtard pour systèmes de contrôle de la pollutionCette solution peut être envisagée lorsqu'un bulbe compressible est requis au niveau de la ligne d'étanchéité et qu'une longue queue textile peut être fixée mécaniquement sur l'équipement. Le bulbe assure la partie en contact avec le produit, tandis que la queue permet la fixation mécanique.
La conception correcte ne se détermine pas uniquement par le nom de l'équipement. Une porte d'accès à un incinérateur thermique, un carter de silencieux d'échappement et une bride de conduit de dépoussiérage peuvent tous appartenir à un système de contrôle de la pollution, mais leurs températures, conditions de pression, mouvements, expositions et modes de montage peuvent être très différents.

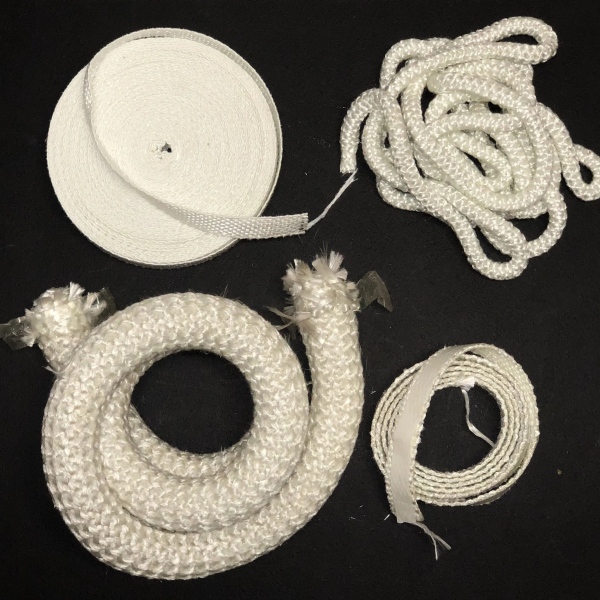

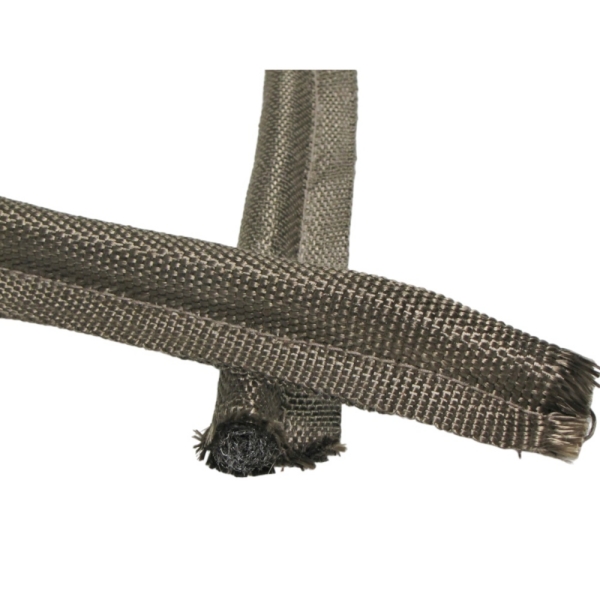

BSTFLEX fabrique des produits sur mesurejoints d'étanchéité pour têtards et joints d'étanchéité haute température pour têtardsNous utilisons différentes enveloppes textiles et structures de noyau. Des profils peuvent être développés pour les équipements industriels à partir de plans, de dimensions ou d'échantillons existants, sous réserve d'une analyse complète des conditions d'utilisation.
Où les joints en forme de têtard sont utilisés dans les équipements de contrôle de la pollution
Le profil en forme de têtard est particulièrement adapté aux équipements comportant une porte, un couvercle, une ouverture d'accès ou un joint nécessitant un joint périmétrique compressible. La partie renflée assure l'étanchéité, tandis que la partie allongée offre une zone de fixation dédiée.
Ce dispositif peut s'avérer utile lorsqu'une simple bande de joint plate ne peut pas fournir le profil requis ou lorsque le joint doit être positionné par une plaque de retenue, une barre de serrage ou un canal.
Oxydateurs thermiques et incinérateurs de fumées
Les incinérateurs thermiques et les incinérateurs de fumées traitent des flux de procédés pouvant être chauds, chimiquement complexes ou soumis à des conditions de fonctionnement variables. Les joints d'étanchéité peuvent être situés au niveau des portes d'accès aux brûleurs, des ouvertures d'inspection, des panneaux amovibles et des joints de carter.
Avant de choisir un joint textile, déterminez la température au niveau du joint lui-même, et non pas simplement la température de consigne de la chambre de combustion.
L'examen doit déterminer si le joint est exposé à des fuites de gaz chauds, à la chaleur rayonnante, au contact direct avec du métal chauffé, à la condensation lors des arrêts ou aux constituants chimiques du flux de procédé. Ces conditions peuvent différer entre les bords chaud et froid d'une même porte d'accès.
Équipements de contrôle des émissions et panneaux d'accès aux conduits
Les systèmes de contrôle des émissions peuvent comprendre des conduits, des registres, des trappes d'inspection, des boîtiers de filtre et des couvercles d'accès amovibles. Un joint en forme de têtard peut être envisagé lorsqu'une section à bulbe et à queue s'emboîte dans le joint et que les fixations permettent de maintenir la queue sans entraver la compression du bulbe.
Les applications de conduits nécessitent une attention particulière à la différence de pression, à la composition du gaz, aux vibrations et aux fuites admissibles.
Un joint textile en forme de têtard ne doit pas être automatiquement qualifié d'étanche aux gaz, certifié conforme aux normes d'émissions ou résistant à la pression. Ces propriétés doivent être établies pour l'ensemble du joint par la conception de l'équipement et les essais de validation applicables.
Silencieux d'échappement et enceintes de silencieux de turbine
Les silencieux d'échappement et les carters de silencieux de turbine peuvent comporter des panneaux ou des sections de boîtier amovibles nécessitant une étanchéité thermique. Parmi les facteurs de conception pertinents figurent la température des gaz d'échappement au niveau du joint, les mouvements acoustiques du carter, les vibrations, la fréquence de démontage des panneaux et la force de serrage disponible.
Le joint doit s'adapter à la géométrie de contact réelle. Un bulbe trop grand peut augmenter la force de fermeture ou se comprimer excessivement ; un bulbe trop petit risque de ne pas maintenir le contact au niveau du joint.
En cas de vibrations, la méthode de rétention et la résistance au mouvement doivent être revues, de même que le revêtement et le noyau.
Composants d'échappement et de plénum pour la production d'énergie
Les équipements de production d'énergie peuvent comprendre des plénums d'air chaud, des conduits d'échappement, des trappes d'inspection et des sections d'accès amovibles. Ces zones peuvent être soumises à des gradients de température et à des mouvements structurels.
Le concepteur doit identifier la direction et l'amplitude du mouvement attendu au niveau du joint et confirmer que la fixation de l'extrémité ne restreint pas la compression prévue de l'ampoule.
Trappes de traitement des pâtes et papiers et couvercles d'accès industriels
Les trappes de traitement et les couvercles d'inspection dans les industries de pâtes et papiers ou autres industries de transformation peuvent être exposés à l'humidité, aux dépôts, aux produits chimiques de nettoyage et à une chaleur intermittente.
Le choix des matériaux doit donc prendre en compte l'exposition complète plutôt que de choisir un revêtement uniquement en fonction de sa capacité thermique nominale.
Comment spécifier un joint en forme de têtard pour les systèmes de contrôle de la pollution
Commencez par les données relatives aux joints et aux procédés. Un cahier des charges utile détaille le matériau du revêtement, le noyau interne, les dimensions de l'ampoule, les dimensions de la queue, le mode de montage et les conditions d'utilisation.
Cela évite qu'une description générale telle que « joint de porte haute température » ne masque d'importantes différences techniques.
| Article de spécification | Informations à enregistrer | Pourquoi c'est important |
|---|---|---|
| Emplacement du joint | Porte d'oxydateur thermique, bride de conduit, panneau de silencieux, couvercle de plénum ou trappe d'inspection | Définit la fonction articulaire et la zone d'exposition. |
| Température | Température continue, température maximale et durée maximale à l'emplacement du joint | Permet d'examiner l'ensemble du revêtement, du noyau, des coutures et des matériaux auxiliaires. |
| Médium de traitement | Composition du gaz, condensats, poussières, huiles, agents de nettoyage ou autres contaminants connus | Identifie les questions de compatibilité chimique et environnementale. |
| Pression et fuite | Différentiel de pression et exigences spécifiées en matière de fuite ou de confinement | Évite les hypothèses non fondées concernant l'étanchéité aux gaz ou la résistance à la pression. |
| Dimensions de l'ampoule | Hauteur et largeur libres de l'ampoule, ou diamètre pour une section ronde | Définit le profil d'étanchéité compressible. |
| Dimensions de la queue | Largeur de la queue, épaisseuraccord de rétention et de conservation | Confirme que le joint peut être fixé sans gêner l'ampoule. |
| Espace installé | Écart minimal et maximal fermé autour de l'articulation | Indique la plage de compression requise en service. |
| Mouvement et vibration | Mouvement thermique, vibration, contact glissant et fréquence d'ouverture | Permet d'évaluer l'usure du revêtement, sa rétention et la stabilité du profil. |
| Besoins en approvisionnement | Quantité de prototypes, longueur de coupe ou cadre fini, et quantité de production | Définit les besoins en matière de fabrication et d'approvisionnement. |
Choisissez le matériau de couverture en fonction de l'exposition réelle.
Le revêtement est la surface textile exposée. Il peut entrer en contact avec du métal chaud, subir une chaleur rayonnante, frotter contre un cadre ou être exposé à des contaminants liés au processus de fabrication.
Un matériau adapté à un emplacement donné dans un système de contrôle de la pollution peut ne pas convenir à un autre.
Couvertures en fibre de verre
On peut envisager l'utilisation de tissu en fibre de verre pour les portes d'accès industrielles et les enceintes thermiques lorsque les conditions de service vérifiées restent compatibles avec la construction complète du joint.
Les performances finales dépendent de la qualité du tissu, du noyau, des coutures, de l'installation et de l'exposition.
Pour découvrir différentes configurations d'âme en fibre de verre, consultez les produits BSTFLEX suivants :
- Revêtement en fibre de verre, âme en fibre de verre, joint en forme de têtard
- Joint en forme de têtard avec revêtement en fibre de verre et âme en acier inoxydable
- Joint en forme de têtard à âme creuse en acier inoxydable et revêtement en fibre de verre
Il s'agit de constructions de base différentes, et non de versions interchangeables d'une même spécification.
Housses en tissu de silice
Le tissu de silice peut être envisagé pour des applications nécessitant un revêtement textile résistant à des températures plus élevées que celles offertes par la structure en fibre de verre sélectionnée. Le noyau interne fait l'objet d'une analyse thermique et mécanique spécifique.
BSTFLEX propose unJoint en forme de têtard recouvert de tissu de silice et à âme en Inconelet unJoint en forme de têtard à noyau céramique recouvert de tissu de silice.
Le premier associe un textile de silice à une âme métallique ; le second utilise une âme en céramique. Le choix final dépendra des caractéristiques spécifiques de l’assemblage.
Revêtements en tissu céramique
Pour les équipements thermiques exigeants, l'utilisation de tissus céramiques peut être envisagée, notamment lorsque le textile exposé doit résister à des températures extrêmes. Le choix de l'âme reste une décision distincte.
Les références produits BSTFLEX disponibles incluent :
- Joint en forme de têtard pour revêtement en tissu céramique et noyau en céramique
- Joint en forme de têtard pour revêtement en tissu céramique et noyau en Inconel
- Bas en Inconel, revêtement en tissu céramique, noyau en céramique, joint en forme de têtard
La construction en Inconel du bas ajoute une structure de protection métallique externe et doit être évaluée lorsque l'usure de surface fait partie de l'application.
Couvertures en basalte et autres couvertures spéciales
Les couvertures en tissu de basalte et autres textiles spéciaux peuvent être envisagées lorsque leurs propriétés matérielles vérifiées correspondent à l'exposition.

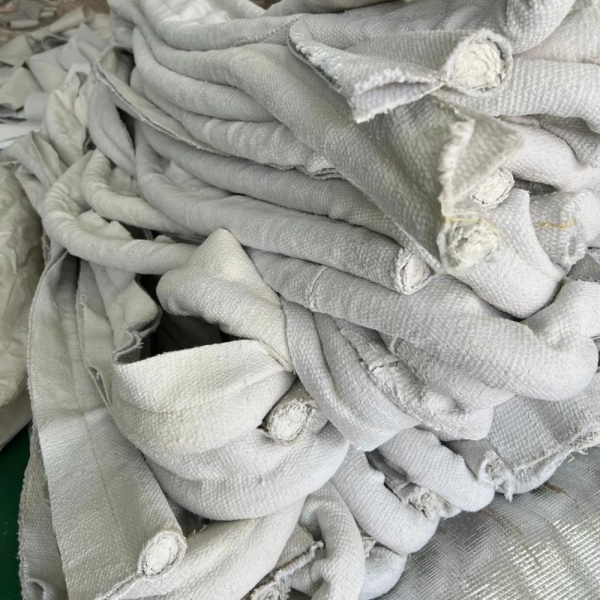

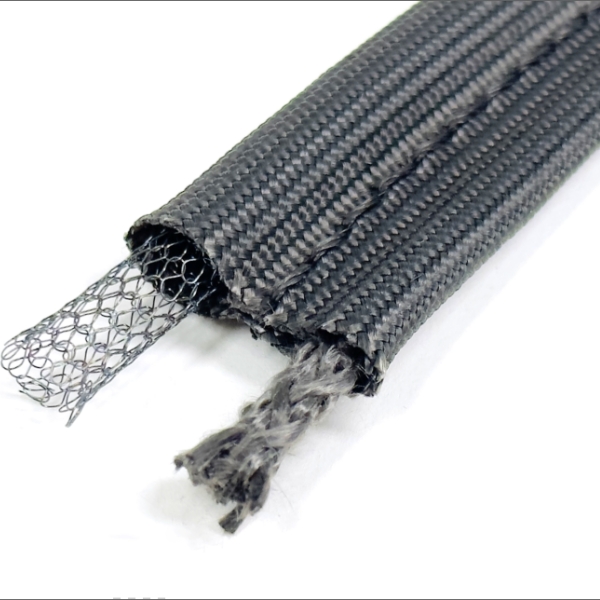

Par exemple, leRevêtement en tissu de basalte, âme en treillis métallique, joint en forme de têtardassocie un revêtement en textile de basalte à une âme en treillis métallique.
Ne présumez pas que les tissus en basalte, en fibre de verre, en silice et en céramique ont des limites de température ou une compatibilité chimique identiques.
Sélection du noyau : Compression, soutien et récupération
Le noyau influe sur la déformation de l'ampoule lors de la fermeture de la porte ou du panneau d'accès. Les noyaux en fibre, en céramique et en treillis métallique peuvent se comporter différemment pour une même ampoule de dimensions nominales.
Le matériau du noyau à lui seul ne suffit pas à prédire la force de fermeture ; la densité du noyau, sa géométrie, la construction du fil, la tension du revêtement et la taille de l’ampoule sont également importantes.
Noyaux en fibre et en céramique
On peut envisager l'utilisation d'âmes en fibres lorsqu'une structure interne non métallique est requise. Leur comportement en compression dépend du type de fibres, de leur densité et de leur structure.
Un noyau en céramique ne doit pas être automatiquement qualifié de noyau en corde à moins que le composant interne ne soit réellement fabriqué sous forme de corde.
Noyaux en treillis d'acier inoxydable
Le treillis en acier inoxydable peut assurer un renforcement métallique interne. Son comportement dépend de l'alliage, du diamètre du fil, de la géométrie du tissage ou du maillage et de sa densité.
Il convient de l'évaluer dans les conditions de compression et de température prévues plutôt que de supposer qu'elle possède une caractéristique de récupération universelle.
Noyaux métalliques creux
Un noyau métallique creux possède une structure à centre ouvert qui lui confère un espace de déformation. Il peut être envisagé lorsque l'assemblage requiert une réponse en compression différente ou présente une force de fermeture limitée.
Il convient de vérifier la plage de compression utile et la résistance à l'effondrement permanent pour la construction réelle.
Noyaux en Inconel
Les constructions à âme en Inconel peuvent être évaluées lorsque le renfort métallique lui-même doit fonctionner dans des conditions thermiques exigeantes.
La composition de l'alliage et du treillis doit être précisée lorsqu'elle est connue. Un noyau haute température ne garantit pas automatiquement l'adéquation du joint complet à tous les gaz de procédé ou à toutes les expositions.
Conception des joints d'étanchéité pour le contrôle de la pollution : exigences distinctes en matière de pression et d'étanchéité
Un joint textile en forme de têtard offre un profil de contact compressible, mais la présence d'un bulbe ne définit pas une classe de fuite particulière.
Les équipements de contrôle de la pollution peuvent être soumis à des exigences définies en matière de confinement des procédés, d'émissions ou de pression. Ces exigences doivent être énoncées par le concepteur de l'équipement et validées conjointement.
Pour une bride de conduit ou un panneau d'accès, indiquez la différence de pression nominale, le taux de fuite admissible, la température du gaz et la méthode d'essai. Précisez également si le joint est destiné à assurer l'étanchéité uniquement de joints statiques ou s'il est soumis à des mouvements répétés.
Lorsque la maîtrise des émissions est essentielle pour la sécurité ou la conformité réglementaire, le joint sélectionné doit faire partie d'un joint conçu et testé de manière appropriée.
