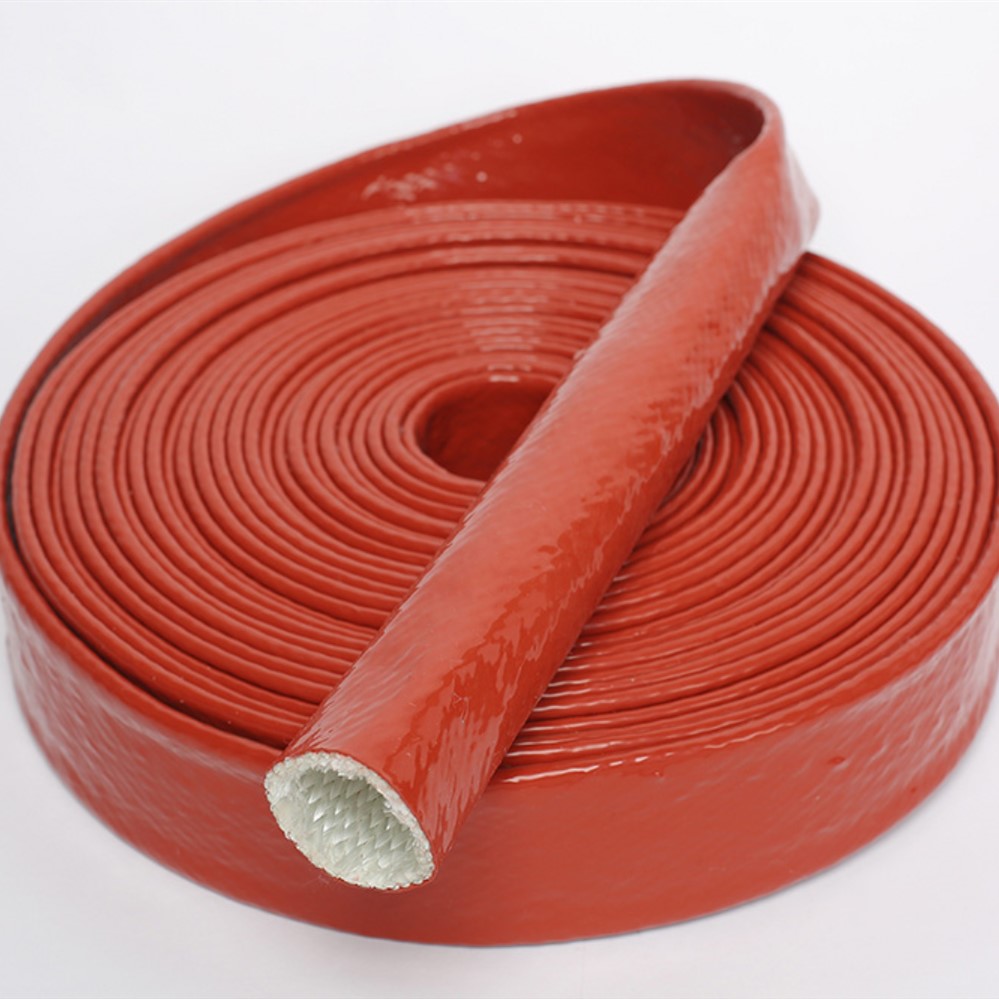

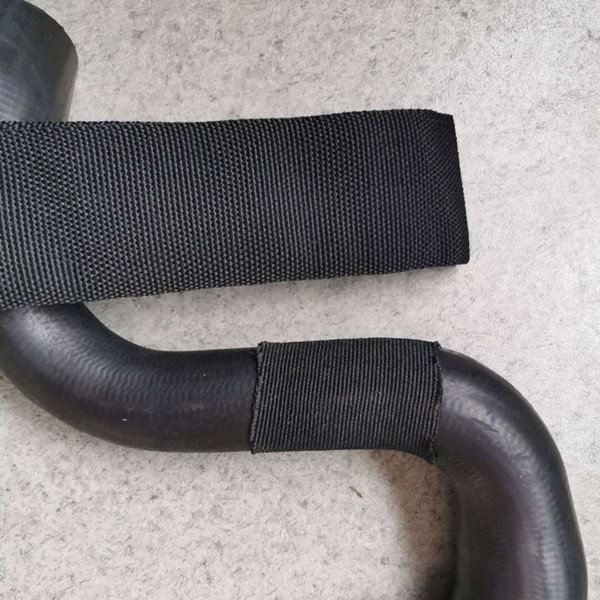

Un manchon en fibre de verre à paroi épaisse doit s'adapter à la fois au composant à l'intérieur et à l'espace qui l'entoure. La sélection uniquement en fonction du diamètre intérieur nominal peut laisser un tuyau recouvert trop grand pour son clip d'origine ou rendre un tube difficile à acheminer à travers un support. Spécifiez l'épaisseur de la paroi finie, le jeu disponible et la géométrie de pliage ensemble, puis approuvez le manchon sur un assemblage représentatif. BSTFLEX Gaine résistante en fibre de verre en résine acrylique utilise une construction en verre tressé épais avec un cordon en fibre de verre incorporé dans la tresse et un traitement à la résine acrylique. Le produit est répertorié comme la série FGS-SN. Sa construction fait de la forme installée un élément important de l’évaluation des échantillons. Trois dimensions appartiennent au dessin Commencez par le diamètre extérieur du tuyau ou du tube protégé. Incluez les modifications locales telles qu'une virole, un cordon formé ou un couplage si le manchon doit passer dessus. Ensuite, identifiez la dimension extérieure maximale autorisée de l’ensemble couvert. Enfin, marquez la longueur protégée le long de son parcours réel, y compris les virages. Pour une planification préliminaire de l'espace, un manchon circulaire a un diamètre extérieur approximativement égal à son diamètre intérieur installé plus deux fois son épaisseur de paroi. Il s'agit d'une estimation géométrique et non d'une tolérance de fabrication. Une paroi textile peut se comprimer, devenir ovale ou changer de forme au fur et à mesure que la tresse s'ouvre. Utilisez l’enveloppe d’échantillon mesurée pour le dessin final. Spécifiez comment l'épaisseur doit être mesurée. Une lecture prise avec pression sur une tresse souple peut différer d'une lecture non compressée. Le fournisseur et l’acheteur doivent utiliser la même méthode, en particulier lorsque la conception laisse peu de place aux variations. Vérifiez le support avant d'augmenter l'épaisseur du mur Une construction plus épaisse peut être envisagée lorsque l’assemblage nécessite plus de matériau autour du tuyau ou du tube, mais qu’une épaisseur supplémentaire occupe également de l’espace. Passez en revue chaque support et point de passage avant de le choisir. Forcer un tuyau recouvert dans un clip sous-dimensionné peut comprimer le manchon de manière inégale ou interférer avec le tuyau situé en dessous. Emplacement Dimension ou état à vérifier Ce que l'échantillon doit démontrer Section protégée droite Composant OD et enveloppe de pochette finie S'adapter à l'espace d'installation alloué Clip ou support Ouverture, état des bords et méthode de serrage Aucun point de pincement dommageable ni interférence avec l'assemblage Plier Rayon de passage et dégagement à proximité Couverture sans regroupement ou restriction inacceptable Montage réussi lors de l'installation La plus grande dimension extérieure et des caractéristiques pointues Passage sans déchirer ni déplacer...

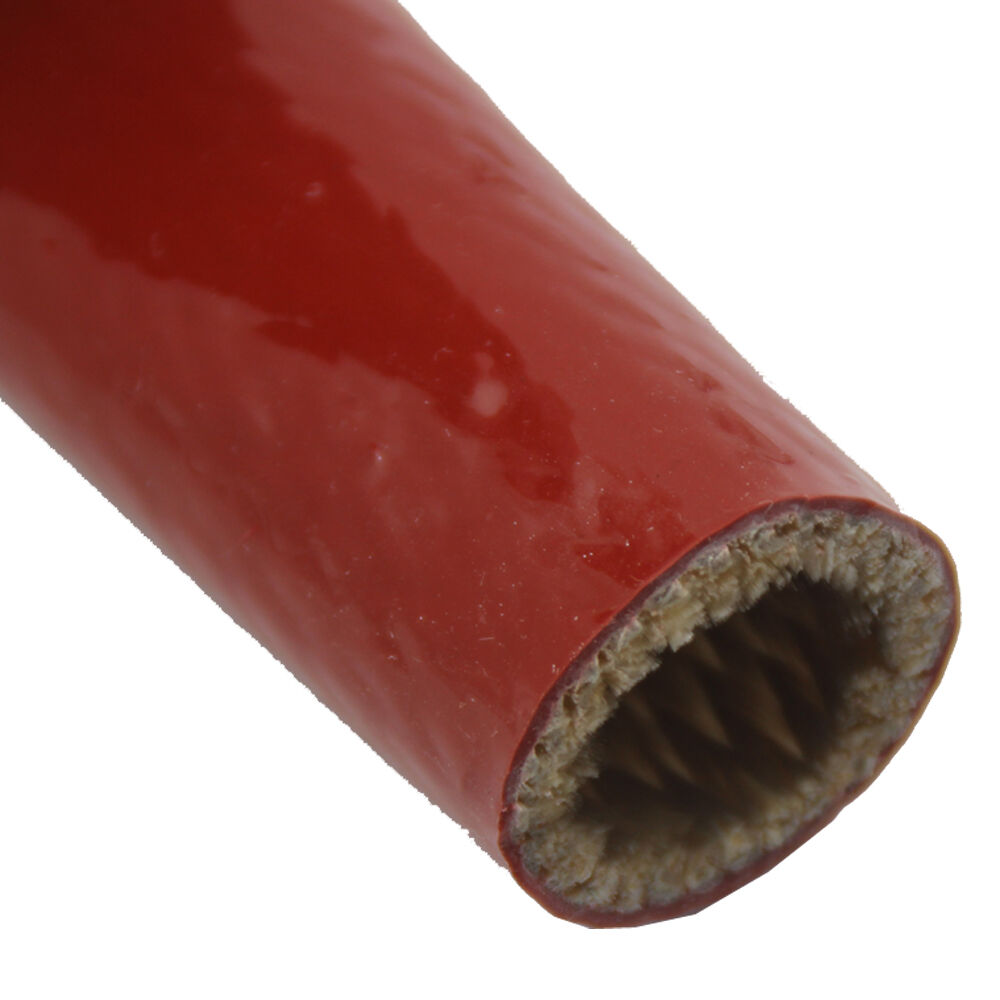

Les équipements pétroliers et gaziers placent les tuyaux hydrauliques, les conduites de carburant, les tubes d'instruments et les câbles électriques à proximité de la chaleur de traitement, des moteurs, des compresseurs, des équipements alimentés et de l'exposition aux intempéries extérieures. Un seul nom de produit ne définit pas la protection correcte pour chaque ligne. L'acheteur doit d'abord identifier ce qui est protégé, quel danger externe l'atteint et comment la ligne sera installée ou inspectée. Manchon coupe-feu pour équipements pétroliers et gaziers est une couche de protection thermique externe. Les constructions en fibre de verre recouvertes de silicone peuvent être évaluées pour les tuyaux hydrauliques, les conduites pneumatiques, les conduites de carburant et d'huile, les câbles et autres services critiques exposés à la chaleur radiante, aux flammes de courte durée ou aux éclaboussures de fusion spécifiées. Le manchon complète l'ensemble de tuyau ou de câble approuvé ; il ne remplace pas son renforcement de pression, son isolation électrique ou sa compatibilité process. Le Gamme de manchons coupe-feu BSTFLEX comprend des constructions tubulaires et ouvrantes pour les applications industrielles. Ce guide explique comment spécifier un manchon coupe-feu pour pétrole et gaz pour les équipements en amont, intermédiaire et en aval sans traiter chaque raffinerie, tête de puits ou installation offshore comme la même tâche. Où le manchon coupe-feu est utilisé dans les équipements pétroliers et gaziers La manière la plus utile d'organiser les besoins consiste à utiliser la fonction de ligne et le domaine opérationnel. Un manchon coupe-feu pour équipement de champ pétrolifère utilisé autour d'un circuit hydraulique de tête de puits peut nécessiter des dimensions et une résistance environnementale différentes d'un manchon anti-incendie de raffinerie installé à proximité d'un appareil de chauffage ou d'un tuyau de traitement chaud. Zone d'exploitation Composants protégés typiques Principales questions auxquelles il faut répondre Matériel de tête de puits et de forage Tuyaux de commande hydraulique, conduites pneumatiques, câbles de commande et conduites de fluides sélectionnées. Source de chaleur, mouvement des tuyaux, exposition à l'huile, conditions météorologiques extérieures et accès pour l'entretien. Unités de traitement de raffinerie Tuyaux hydrauliques, câbles d'instruments, câblage de commande, conduites de carburant et services à proximité d'équipements chauds. Chaleur radiante, scénario de flamme, contamination du processus, exigences en matière de routage et de zone classée. Transformation pétrochimique Tuyaux, câbles, conduits et conduites de fluides autour des réacteurs, des réchauffeurs, des pompes et des compresseurs. Produits chimiques réellement présents, température d'exposition, mouvement et documentation applicable. Modules offshore et équipements de pont Système hydraulique de grue, tuyaux de machines de pont, lignes de cont...

Choisir un joint d'étanchéité pour porte à haute température ne consiste pas simplement à trouver la fibre ayant la température nominale publiée la plus élevée. Une porte de four industriel, un panneau d'accès de four ou une porte de séchoir imposent plusieurs exigences simultanées au joint. Le joint doit tolérer la chaleur, se comprimer contre la surface d'appui, reprendre sa forme après des cycles d'ouverture répétés, rester dans sa position de montage et résister à l'abrasion causée par la porte ou le canal de retenue. C'est pourquoi deux joints fabriqués à partir de la même fibre peuvent avoir des performances très différentes. Le textile extérieur, l'âme interne, le profil, la densité, la méthode de montage et le renfort de surface influent tous sur le comportement du joint fini. BSTFLEX fabrique une gamme de joints d'étanchéité pour portes à haute température utilisant des fibres textiles résistantes à la chaleur et des constructions renforcées pour les équipements thermiques industriels. Commencez par la température au niveau du joint, et non par la consigne du four L'une des erreurs de spécification les plus courantes consiste à utiliser la température de la chambre du four comme unique base de sélection du matériau de joint. La température réelle au niveau du joint de porte peut être différente. Un joint positionné derrière une bride isolée peut fonctionner de manière considérablement différente d'un joint directement exposé à des fuites de gaz chauds ou au rayonnement thermique de la chambre. Avant de sélectionner un matériau de joint de porte de four, définissez : la température normale de fonctionnement ; la température maximale du procédé ; la température attendue à l'emplacement du joint ; la durée d'exposition maximale ; l'exposition directe aux gaz chauds ; l'exposition à la chaleur rayonnante ; le contact avec du métal chauffé ; la fréquence d'ouverture de la porte ; cycle de service requis. Cette distinction devient de plus en plus importante lors de la comparaison des constructions de joints en fibre de verre, de silice et de céramique. Joints de porte en fibre de verre La fibre de verre est l'un des matériaux textiles les plus largement utilisés pour l'étanchéité des portes industrielles car elle peut être tressée, tricotée et tissée en structures de joints flexibles. Un joint de porte de four en fibre de verre peut être fabriqué sous forme de joint tubulaire rond, de profilé tressé de type corde, de joint monté sur clips ou de construction textile renforcée. Pour de nombreux fours industriels, séchoirs, systèmes de polymérisation et systèmes de chauffage commercial, la fibre de verre constitue le point de départ logique. Notre Joint de porte de four standard représente cette classe générale de joints de porte textiles flexibles à haute température. La fibre de verre est particulièrement utile lorsque l'application nécessite : étanchéité périphérique flexible ; ouvertures de porte répétées ; dimensions de joint sur mesure ; co...

Le choix d'un joint de porte de four sur mesure ne doit pas se baser uniquement sur la température. Le joint fini doit correspondre à la géométrie de la porte, à l'espace d'étanchéité, à la compression requise, au mode de fixation, à la configuration des angles et à l'exposition thermique réelle au niveau du joint. Pour les équipements d'origine et les projets de remplacement industriels, ces détails sont généralement plus importants que la simple demande d'un « joint haute température ». BSTFLEX fournit des joints de porte de four et d'autres solutions d'étanchéité haute température pour équipements thermiques. Le développement sur mesure peut se baser sur un dessin, des données dimensionnelles ou un échantillon de joint existant. Résumé des spécifications rapides Avant de demander un devis, veuillez définir la température réelle à l'emplacement du joint, la géométrie de la porte ou du cadre, la section transversale libre du joint, l'espace d'étanchéité fermé, le comportement de compression requis, la force de fermeture disponible, le matériau textile extérieur, la construction du noyau interne, la méthode de montage, la conception des coins et la terminaison d'extrémité. Lorsque ces variables sont définies conjointement, un joint de porte de four sur mesure peut être développé autour de l'équipement au lieu de contraindre celui-ci à accepter un profil standard inadapté. Commencez par l'emplacement du joint, et non pas seulement par le point de consigne du four. La température de la chambre du four n'est pas automatiquement la même que celle perçue par le joint de porte. Un joint peut se trouver derrière une bride métallique, près de l'isolant, hors du flux d'air le plus chaud ou directement contre une surface intérieure chaude. Le rayonnement, les gaz chauds qui s'échappent, la fréquence d'ouverture de la porte et l'inertie thermique du cadre peuvent tous modifier l'exposition réelle. Une spécification utile pour un joint de porte de four doit donc identifier la température normale du processus, la température maximale du processus, la température estimée ou mesurée de la ligne d'étanchéité, la durée d'exposition maximale, l'exposition directe aux gaz chauds, l'exposition à la chaleur rayonnante, le contact avec du métal chauffé et la fréquence d'ouverture de la porte lorsqu'elle est chaude. Cela permet d'éviter une erreur de spécification courante : choisir un textile en fonction de sa capacité de température de matière première et supposer que l'ensemble du joint aura la même valeur nominale. Sélectionnez l'architecture de joint de porte appropriée Le terme « joint de porte de four » désigne une application. Il ne désigne pas un type de joint unique. Joint de porte tubulaire ou tressé Un joint textile tubulaire peut être conçu autour d'un noyau en fibre souple, d'une structure métallique élastique ou d'un autre support interne. Ce type de joint est utile lorsque l'étanchéité doit suivre le périmètre d'une porte tout en conservant une section ...

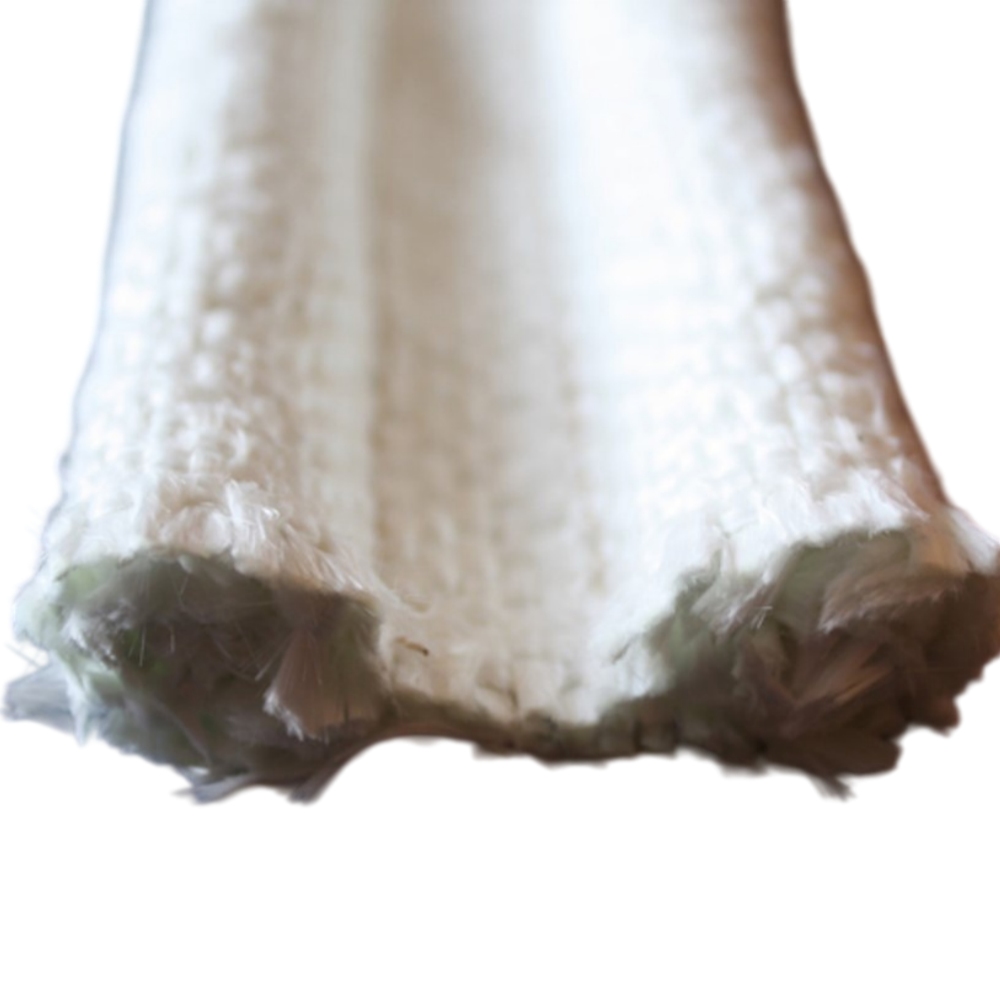

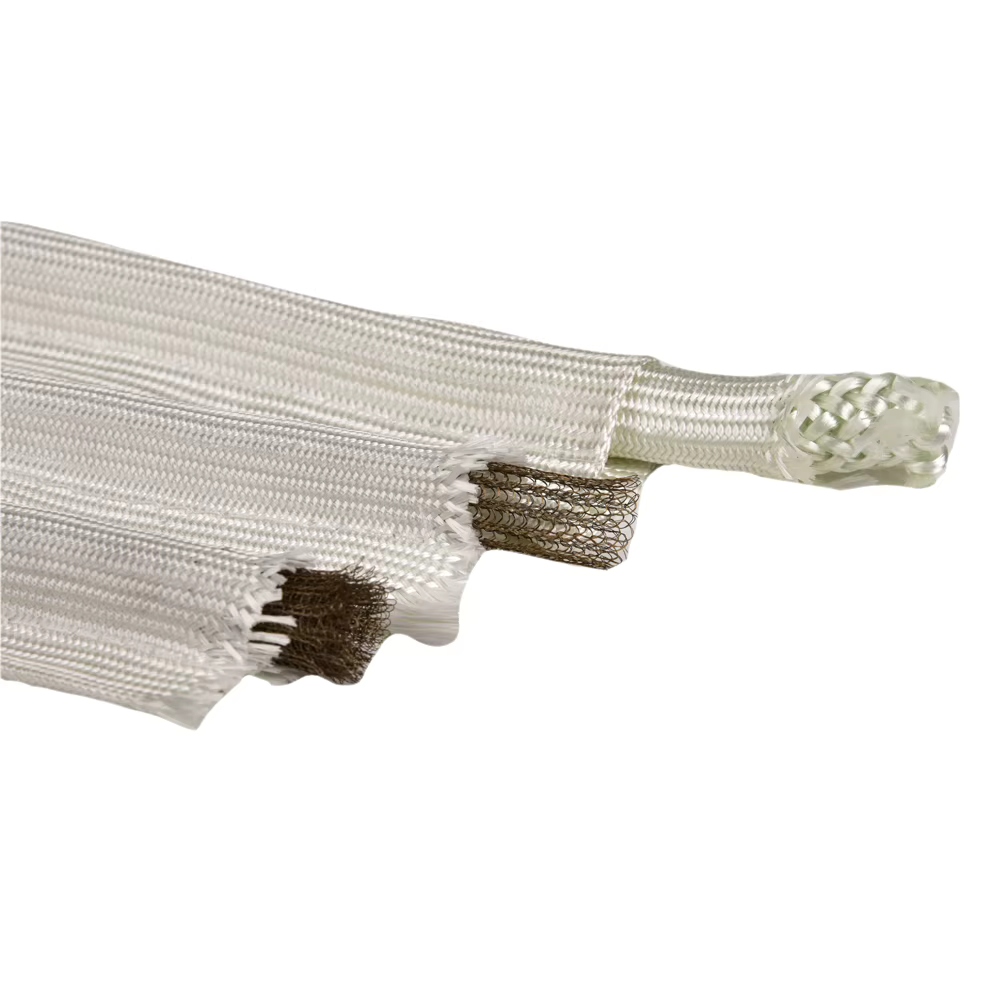

Joints méplats à bourrelet pour systèmes de contrôle de la pollution offrent un bulbe compressible et une queue de montage plate pour les portes, panneaux d'inspection et couvercles amovibles spécialement conçus. Le bulbe entre en contact avec la surface d'appui, tandis que la queue fixe le profilé sur l'équipement. Le choix dépend de la géométrie du joint, de la température locale, de l'exposition au procédé et des performances d'étanchéité requises. Une porte d'accès de destructeur thermique, un panneau de silencieux d'échappement et une bride de conduite de gaz chaud ne sont pas des applications interchangeables. Chacune peut présenter une combinaison différente de pression, de mouvement, de contamination et de force de fermeture. Un joint sélectionné pour un emplacement ne doit pas être automatiquement transféré à un autre. BSTFLEX fournit des joints méplats à bourrelet et des joints méplats haute température avec différentes enveloppes textiles, âmes internes et profilés sur mesure. Les plans, les mesures des équipements et les échantillons existants constituent le point de départ pour le développement d'OEM et les projets de remplacement. Où les joints méplats à bourrelet peuvent être envisagés Oxydeurs thermiques et oxydeurs thermiques régénératifs Un joint d'oxydeur thermique peut être spécifié pour une porte d'accès, une ouverture d'inspection ou un panneau de carter amovible lorsque le raccord est conçu pour une étanchéité à bulbe et queue. Pour un oxydeur thermique régénératif, relevez les conditions réelles à l'emplacement prévu du joint plutôt que de traiter la température de la zone de combustion comme la température du joint. Une spécification de joint de porte d'accès de RTO doit distinguer le fonctionnement normal, le démarrage, l'arrêt et les excursions de température. Identifiez si le profilé entre en contact avec du métal chauffé, s'il est exposé au rayonnement thermique ou s'il est exposé au gaz de procédé. Le remplacement du joint de la porte d'accès ne le qualifie pas pour une vanne de commutation interne ou un autre mécanisme d'étanchéité. Incinérateurs de fumées et oxydeurs catalytiques Pour un joint d'incinérateur de fumées ou un joint de panneau d'accès d'oxydeur catalytique, décrivez le flux de procédé et la position du raccord. Un panneau situé à proximité d'un brûleur ou d'un carter chauffé peut nécessiter une construction différente de celle d'une enceinte extérieure plus froide. Fournissez la composition connue des gaz, l'humidité, les dépôts et les produits chimiques de nettoyage. Une description générale telle que « résistant aux produits chimiques » ne suffit pas pour choisir l'enveloppe, le revêtement ou l'âme. Dépoussiéreurs, filtres à manches et carters de filtre Un joint de porte d'accès de filtre à manches ou un joint de porte de dépoussiéreur nécessite l'examen du système de retenue, de la surface de contact, de la pression différentielle et de l'exposition aux particules. Ne partez pas du principe que cha...
