UN gaine de flexible hydraulique Il s'agit d'une gaine de protection spécialement conçue pour protéger les flexibles hydrauliques contre l'abrasion, les chocs, l'exposition aux fluides et les risques opérationnels. Les systèmes hydrauliques fonctionnant sous haute pression et dans des conditions environnementales difficiles, les flexibles subissent naturellement une usure due au frottement, aux vibrations, aux UV, au contact chimique et aux chocs accidentels. Sans protection adéquate, les flexibles hydrauliques peuvent se rompre prématurément, entraînant des arrêts de production, des coûts de maintenance et des risques importants pour la sécurité.
Les gaines de protection pour flexibles hydrauliques jouent un rôle crucial dans la prévention de la dégradation des flexibles et l'amélioration de la fiabilité du système. Qu'elles soient installées sur des engins lourds, des équipements agricoles, des outils miniers, des robots industriels, des véhicules de chantier ou des systèmes de transport, une gaine correctement conçue garantit la protection des flexibles tout au long de leur durée de vie. Cet article propose une présentation complète des gaines de protection pour flexibles hydrauliques : matériaux disponibles, caractéristiques structurelles, applications industrielles, performances, spécifications techniques, recommandations d'installation et réponses aux questions fréquentes.
Une gaine de protection pour flexible hydraulique est une enveloppe tubulaire ou enveloppante conçue pour protéger les flexibles hydrauliques des agressions extérieures. Elle peut être fabriquée à partir de textiles tissés, de composites de caoutchouc, de thermoplastiques ou de fibres techniques, selon les performances requises. La gaine prévient l'abrasion due au frottement du flexible contre des surfaces métalliques, des pièces de machines ou d'autres flexibles, et sert également de dispositif de retenue en cas de rupture.
Les fabricants produisent des gaines pour flexibles hydrauliques de différentes tailles, épaisseurs et matériaux. Certaines gaines sont conçues pour résister à l'abrasion, tandis que d'autres offrent une protection contre l'éclatement, une résistance aux UV, une protection contre la contamination ou une isolation thermique. Le choix dépend de l'environnement d'utilisation, du type de flexible et des exigences de l'équipement.
L'une des principales fonctions d'une gaine de flexible hydraulique est de protéger contre l'abrasion due aux frottements ou vibrations constants. Lors du fonctionnement, les flexibles peuvent entrer en contact avec des pièces métalliques ou d'autres surfaces. La gaine sert alors d'amortisseur, évitant ainsi d'endommager la paroi extérieure du flexible.
Certains manchons de flexibles hydrauliques sont conçus pour contenir les projections de fluide en cas de rupture. Ce confinement contribue à prévenir les brûlures, les blessures par injection et les dommages matériels, notamment dans les systèmes haute pression.
En minimisant les dommages de surface et l'exposition à l'environnement, les gaines de protection augmentent considérablement la durée de vie opérationnelle des flexibles hydrauliques, réduisant ainsi la fréquence et le coût de la maintenance.
Les systèmes hydrauliques peuvent fonctionner dans des environnements difficiles tels que les mines, les forêts, les chantiers de construction et les usines. Les gaines de protection des flexibles contribuent à les protéger contre :
rayonnement UV
Humidité
Saleté et poussière
Produits chimiques ou huiles
Impact des débris
Les manchons permettent de lier les tuyaux entre eux, ce qui assure l'organisation des machines, réduit les risques d'enchevêtrement et améliore l'efficacité mécanique.
Certains manchons spécialisés pour tuyaux hydrauliques offrent une isolation thermique ou une résistance à la chaleur, permettant aux tuyaux de fonctionner à proximité de moteurs, de fours ou de machines chauffées.
Réduire le risque d'endommagement des tuyaux contribue à maintenir la stabilité de la pression du système et prévient les pannes de fonctionnement susceptibles d'entraîner des accidents.

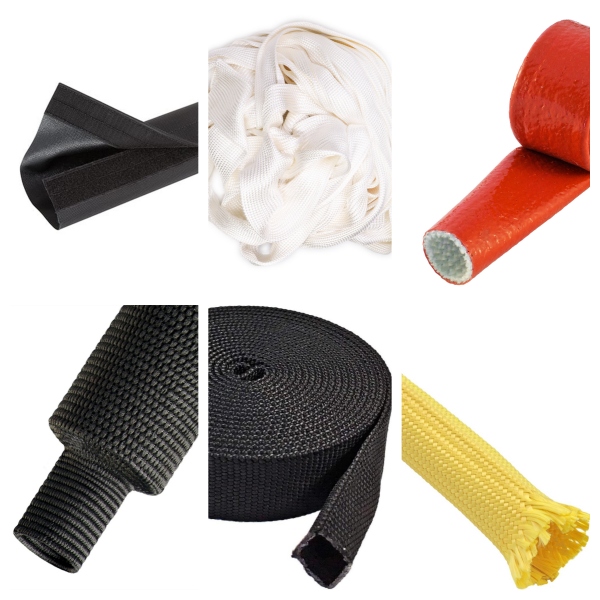

Conçues pour les environnements à forte abrasion, ces gaines offrent une grande résistance mécanique. Inextensibles et très stables, elles conviennent aux équipements soumis à des mouvements fréquents.
Fabriquées en plastique haute densité, les gaines spiralées protègent les tuyaux contre l'écrasement, l'abrasion et les chocs mineurs. Elles sont couramment utilisées pour regrouper plusieurs tuyaux.
Des manchons spéciaux capables de contenir les projections d'huile hydraulique en cas de rupture de flexible, contribuant ainsi au respect des normes de sécurité industrielles.
Ces manchons utilisent des matériaux tels que la fibre de verre avec des revêtements résistants à la chaleur, permettant un fonctionnement à proximité de composants à haute température.
Léger et flexible, convient à la protection générale contre l'abrasion et au regroupement des tuyaux.
Assurer une forte résistance chimique et une protection mécanique dans les environnements exposés aux huiles et aux hydrocarbures.
Les excavatrices hydrauliques, les chargeuses, les grues, les niveleuses et les foreuses dépendent fortement des flexibles qui fonctionnent dans des conditions difficiles. Les gaines les protègent de l'abrasion et des chocs causés par les terrains rocailleux et les mouvements constants.
Les environnements souterrains hostiles nécessitent une protection robuste contre les fragments de roche, les vibrations et les explosions à haute pression.
Les tracteurs, les moissonneuses-batteuses, les pulvérisateurs et les machines forestières utilisent des gaines pour protéger les tuyaux contre les branches, les débris et les intempéries.
Les bras robotisés, les presses, les convoyeurs et les machines à forger dépendent des manchons de tuyaux pour maintenir leur durabilité sous l'effet de mouvements répétitifs.
Les centrales hydrauliques, les installations de forage et les systèmes de raffinage utilisent des manchons pour la protection contre l'éclatement et la résistance chimique.
Les systèmes hydrauliques marins fonctionnent dans des environnements corrosifs. Les gaines de protection des flexibles les préservent des embruns salés, de l'humidité et des vibrations des équipements.
Les conduites de direction assistée, les systèmes de freinage et les circuits hydrauliques des remorques bénéficient de gaines résistantes à l'abrasion.
La plupart des gaines de flexibles hydrauliques privilégient la résistance mécanique, utilisant des fibres durables ou des plastiques techniques qui résistent à la déchirure et à l'usure de surface.
Les manchons doivent accompagner la flexion du tuyau sans en restreindre le mouvement. Les matériaux sont choisis pour leur capacité à se plier de façon répétée sans se fissurer.
Les gaines modernes pour flexibles hydrauliques intègrent des stabilisateurs UV, des revêtements résistants aux produits chimiques ou des finitions étanches pour une stabilité à long terme.
Les manchons non extensibles conservent un diamètre et une forme structurelle constants, améliorant ainsi la fiabilité des tuyaux aux dimensions extérieures fixes.
| Propriété | Valeur |
|---|---|
| Options de matériaux | Nylon, polyester, caoutchouc, thermoplastique, fibre de verre, polymère haute densité |
| Plage de température | De -40 à 120 degrés Celsius, voire plus pour les manchons spéciaux. |
| Résistance à l'abrasion | Élevée, en fonction de l'épaisseur et de la densité du tissage |
| Confinement de l'éclatement | Disponible en modèles homologués pour la sécurité |
| Résistance aux UV | Modérée à élevée selon le matériau |
| résistance chimique | Bonne résistance aux huiles et aux fluides hydrauliques |
| Largeurs disponibles | Varie selon le modèle et le diamètre du tuyau |
| Épaisseur de paroi | Environ 1 à 2 millimètres pour les manchons textiles robustes. |
| Flexibilité | Haut |
| Usage courant | Conduites hydrauliques dans les machines, les équipements industriels, les véhicules et les systèmes d'automatisation |
Remarque : Les valeurs exactes dépendent du type de manchon et du fabricant.
gaine anti-abrasion pour flexible hydraulique
revêtement de la conduite hydraulique de protection
protection contre l'usure des tuyaux industriels
protection de tuyau de confinement de sécurité
gaine de tuyau haute pression
gaine de protection pour enrouleur de tuyau
manchon de protection contre l'abrasion mécanique
Un tuyau endommagé peut interrompre complètement les opérations. Les manchons préviennent l'usure prématurée, minimisant ainsi les arrêts imprévus des équipements.
Les manchons de rupture assurent le confinement, réduisant ainsi le risque de blessures dangereuses par injection de fluide hydraulique.
Des remplacements de tuyaux moins fréquents se traduisent par des frais d'entretien moins élevés au fil du temps.
Les manchons contribuent à prévenir l'accumulation de poussière et à réduire la contamination autour des systèmes hydrauliques.
Le maintien de l'intégrité des flexibles garantit une pression hydraulique stable et des performances optimales de la machine.
Pour les environnements soumis à une forte abrasion, les manchons en textile tissé sont à privilégier. En cas d'exposition à des produits chimiques, il est recommandé d'opter pour des modèles en caoutchouc ou en polymère.
Dans les applications à haute pression, les manchons de confinement d'éclatement sont essentiels.
Choisissez des manchons résistants à la chaleur pour une utilisation à proximité de moteurs ou de machines à haute température.
Une mesure précise du diamètre garantit un ajustement parfait et une protection optimale.
Les machines dont les tuyaux sont fréquemment déplacés nécessitent des manchons très flexibles.
Avant d'appliquer une gaine, assurez-vous que le tuyau ne présente aucune abrasion profonde, fissure ou fuite de liquide.
Coupez le manchon à la longueur appropriée à l'aide d'outils tranchants pour éviter qu'il ne s'effiloche.
Selon la conception du manchon, vous pouvez soit faire glisser le tuyau à travers le manchon, soit enrouler le manchon autour de celui-ci.
Utilisez des colliers de serrage, des sangles ou des bandes thermorétractables pour empêcher le mouvement du manchon.
Vérifiez que le manchon ne restreint pas le mouvement du tuyau ni son rayon de courbure.
Inspectez périodiquement les tuyaux pour détecter toute usure aux points de contact, en particulier près des joints et des colliers de serrage.
Enlever les débris à l'aide d'air comprimé ou de nettoyants doux si nécessaire.
Remplacez les manches présentant une usure excessive, des coupures ou un affaiblissement.
Conservez les manchons dans un endroit sec et frais pour éviter toute dégradation.
Il protège les flexibles hydrauliques contre l'abrasion, la chaleur, l'exposition aux produits chimiques et contribue à contenir les projections de fluide en cas de rupture de flexible.
Bien qu'elles ne soient pas toujours nécessaires, elles sont fortement recommandées pour augmenter la durée de vie des tuyaux et améliorer la sécurité.
Non. Les manchons de qualité se plient naturellement avec le tuyau sans restreindre le mouvement.
Les manchons de confinement en cas d'éclatement réduisent les risques en contenant les projections de liquide lors d'une défaillance.
Certains modèles sont conçus pour résister à des températures élevées, notamment les versions en fibre de verre ou revêtues.
La durée de vie varie selon le matériau et l'environnement, mais les manchons de haute qualité durent plusieurs années en utilisation normale.
Oui. Les matériaux résistants aux UV conviennent aux machines agricoles et d'extérieur.
manchons de flexibles hydrauliques Les gaines sont des composants essentiels pour prolonger la durée de vie des flexibles, améliorer la sécurité des équipements, réduire l'abrasion et préserver l'intégrité des systèmes hydrauliques. Grâce à un large choix de matériaux, de caractéristiques de protection et d'applications, elles conviennent à presque tous les secteurs industriels utilisant des systèmes hydrauliques. Le choix de la gaine adaptée à la température, aux conditions environnementales, aux exigences d'abrasion et aux impératifs de sécurité garantit des performances optimales et une fiabilité durable des équipements. Correctement installées et entretenues, les gaines pour flexibles hydrauliques offrent une protection économique et améliorent considérablement la durabilité du système.
