Température de fonctionnement du manchon coupe-feu

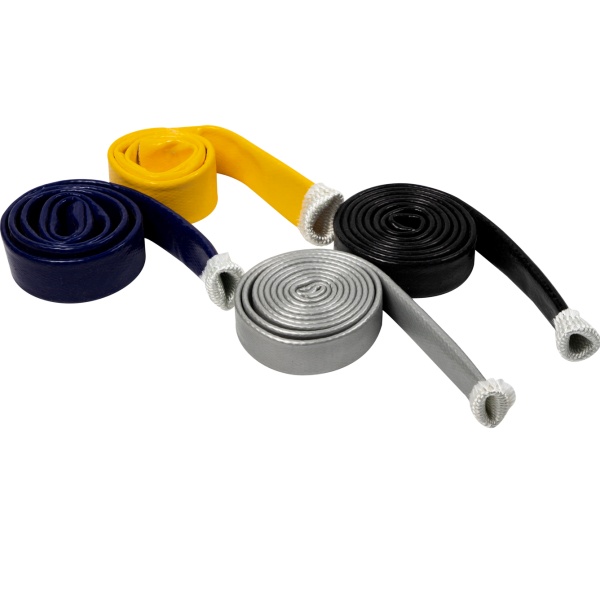

Manchon ignifugé La température de fonctionnement est souvent présentée comme un simple nombre sur une fiche technique. En réalité, il ne s'agit pas d'une valeur unique, mais d'une… gamme de comportements thermiques dans différentes conditions .

Comprendre la température de fonctionnement des manchons coupe-feu ne consiste pas à mémoriser des limites. Il s'agit de savoir Que se passe-t-il avant, pendant et après une exposition à une chaleur extrême ou à des flammes ? et combien de temps la gaine coupe-feu peut continuer à protéger le système lorsque la défaillance devient probable.

Cette page est entièrement consacrée à limites de performance thermique , et non des descriptions de produits ou des applications.

Pourquoi la notion de « température de fonctionnement » est souvent mal comprise

De nombreux acheteurs supposent que la température de fonctionnement signifie :

« La gaine coupe-feu à température maximale peut résister. »

En termes d'ingénierie, c'est incorrect.

La température de fonctionnement du manchon coupe-feu dépend en réalité de :

• Durée d'exposition

• Type de chaleur (rayonnante ou par flamme)

• Distance de la source de chaleur

• Matériau du tuyau en dessous

• flux d'air environnemental

Un manchon coupe-feu exposé en continu à 260 °C se comporte très différemment d'un manchon exposé à une flamme directe à des températures beaucoup plus élevées pendant une courte période.

Deux scénarios thermiques différents que vous devez séparer

1. Exposition continue à la chaleur

Cela fait référence à conditions de fonctionnement à long terme , comme par exemple des tuyaux acheminés à proximité :

• Moteurs

• tuyaux d'échappement

• fours

Dans ce cas de figure, le manchon coupe-feu doit :

• Conserver sa flexibilité

• Éviter le durcissement ou la fissuration

• Maintenir les performances d'isolation

Pour la plupart des manchons coupe-feu revêtus de silicone, la température de fonctionnement continue est jusqu'à 260 °C dans des conditions industrielles normales.

2. Exposition à la flamme de courte durée

Cela fait référence à événements d'incendie d'urgence , tel que:

• Allumage par fluide hydraulique

• Incendies de conduites de carburant

• Incendies d'équipements

Ici, le but n'est ni le confort ni la longévité. Le but est temps de survie .

En cas d'exposition aux flammes, la gaine coupe-feu est conçue pour :

• Résister à l'inflammation

• Former une barrière protectrice

• Retarder le transfert de chaleur vers le tuyau

Lors de tests contrôlés, le manchon coupe-feu peut résister exposition de courte durée à la flamme jusqu'à environ 1090 °C , selon la construction et la méthode d'essai.

Que se passe-t-il réellement avec une gaine ignifugée sous une chaleur extrême ?

Étape 1 : Contact thermique initial

• La couche extérieure en silicone absorbe la chaleur

• La température de surface augmente rapidement

• Aucun dommage structurel pour l'instant

Étape 2 : Transformation en silicone

• Le silicone commence à se vulcaniser

• Une couche extérieure carbonisée se forme.

• La pénétration de la chaleur ralentit

Étape 3 : Effet de barrière thermique

• La couche intérieure en fibre de verre reste stable

• La température du tuyau augmente lentement.

• L'intégrité du système est temporairement préservée.

Ce comportement progressif explique pourquoi la gaine anti-feu est efficace lors d'incendies : elle échoue. progressivement , pas instantanément.

Pourquoi la gaine anti-feu ne « fond » pas comme d'autres matériaux

Contrairement aux thermoplastiques, les matériaux des manchons coupe-feu sont choisis spécifiquement pour éviter qu'ils ne fondent ou ne coulent.

• Fibre de verre ne brûle pas et ne fond pas sous l'effet du feu

• caoutchouc silicone caractères au lieu de flux

Cela empêche :

• Des matières qui gouttent alimentent le feu

• Effondrement soudain de la manche

• Exposition immédiate de la surface du tuyau

Du point de vue de la sécurité, ce comportement est plus important que la valeur absolue de la température.

Limites de température vs durée de protection

Un facteur essentiel mais souvent négligé est temps .

Deux manchons coupe-feu exposés à la même température peuvent avoir un comportement très différent si :

• L'un est exposé pendant 10 secondes

• L'autre pendant 5 minutes

La température de fonctionnement du manchon coupe-feu doit toujours être interprétée conjointement avec :

• Durée prévue de l'incendie

• temps de réponse à l'arrêt d'urgence

Le manchon anti-feu est conçu pour gagner du temps , ne pas offrir une protection infinie.

Erreurs courantes lors du choix d'un manchon coupe-feu en fonction de la température

1. Choisir en se basant uniquement sur la température maximale
   → Ignore la durée d'exposition et le type de chaleur

2. En négligeant l'accumulation de chaleur radiante
   → Une chaleur radiante continue peut dégrader les matériaux au fil du temps

3. Partant du principe que « meilleure note = sécurité illimitée »
   → Même la manche anti-feu a ses limites

4. Négliger la compatibilité des matériaux des tuyaux
   → Le tuyau risque de se rompre avant le manchon.

Comment les ingénieurs évaluent la performance thermique des manchons coupe-feu

Au lieu de se demander « Quelle est la température maximale ? », les ingénieurs se demandent :

• Combien de temps le tuyau doit-il résister à un incendie ?

• Quelle est la source de chaleur la plus probable ?

• Que se passe-t-il si la gaine se dégrade ?

Le manchon coupe-feu est ensuite sélectionné dans le cadre d'un stratégie de sécurité au niveau du système , et non comme solution autonome.

FAQ concernant la température de fonctionnement des manchons coupe-feu

Q1 : Le manchon anti-feu peut-il résister à une flamme nue constante ?
Non. Il est conçu pour une exposition à la flamme de courte durée, et non pour un feu continu.

Q2 : Une gaine coupe-feu plus épaisse signifie-t-elle une résistance à la température plus élevée ?
Pas toujours. La qualité des matériaux et la construction sont plus importantes.

Q3 : Peut-on combiner la gaine coupe-feu avec d'autres isolants ?
Oui, mais il faut tenir compte de la circulation de l'air et de l'ajustement.

Q4 : Le manchon coupe-feu peut-il se rompre subitement en cas de surchauffe ?
Non, elle se dégrade progressivement, ce qui constitue un élément de sécurité essentiel.

Q5 : La gaine coupe-feu convient-elle aux câbles électriques ?
Oui, surtout là où il existe un risque d'incendie.

Q6 : Comment puis-je confirmer les performances réelles en matière de température ?
Examinez les rapports d'essais et comprenez les conditions d'essai.

Manchon ignifugé La température de fonctionnement n'est pas une limite unique, c'est une profil de comportement thermique .

Correctement choisie, la gaine coupe-feu offre une protection essentielle lors d'un fonctionnement continu à haute température et d'une exposition brève au feu. Comprendre son comportement sous l'effet de la chaleur permet aux ingénieurs et aux acheteurs de l'utiliser comme un outil de sécurité efficace, plutôt que de se fier uniquement à des indications de température parfois trompeuses.
