Joint têtard en fibre de verre : types de noyau et applications industrielles

Un joint de remplacement peut correspondre aux dimensions extérieures d'origine tout en modifiant la façon dont la porte d'un four industriel se ferme. La différence peut se situer à l'intérieur du bulbe plutôt que dans le revêtement en fibre de verre visible.

Un joint têtard en fibre de verre combine un revêtement textile en fibre de verre avec un bulbe d'étanchéité compressible et une queue de montage plate. Cependant, le bulbe ne contient pas nécessairement de fibre de verre. Il peut utiliser un noyau en fibre de verre, un noyau en acier inoxydable ou une construction creuse en acier inoxydable, chacun offrant un point de départ différent pour la compression et le support mécanique.

Pour les fabricants d'équipements et les équipes de maintenance, la question pratique n'est pas simplement de savoir quel joint résiste à la chaleur. C'est quelle construction peut maintenir le contact requis autour de l'ouverture sans surcharger la porte, endommager le revêtement ou perdre sa plage de compression utile.

Ce guide compare trois constructions recouvertes de fibre de verre au sein de la gamme de joints têtards et joints d'étanchéité BSTFLEX et explique comment les spécifier pour un usage industriel.

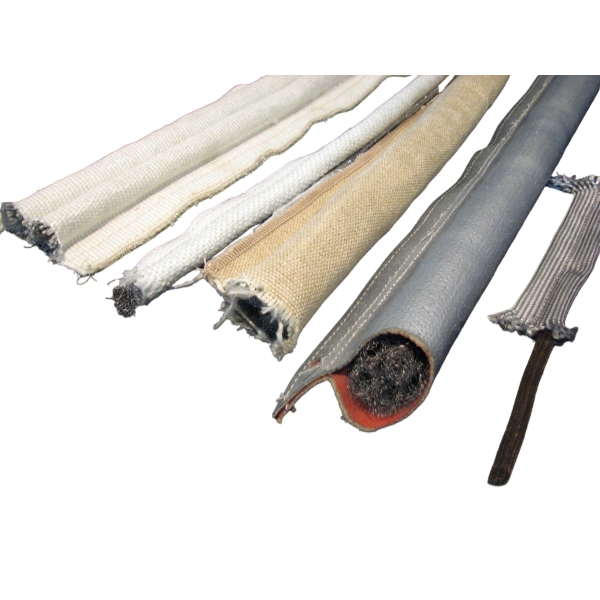

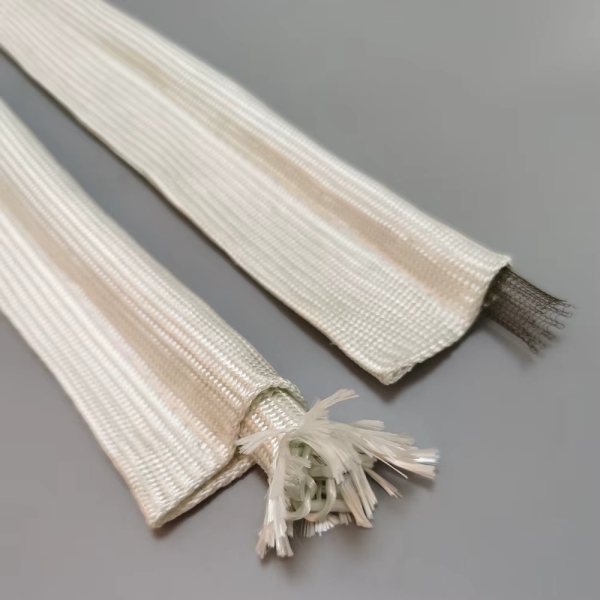

Trois types de noyaux sous le même revêtement en fibre de verre

Le revêtement identifie le textile exposé. La spécification du noyau décrit ce qui soutient le bulbe. Garder ces deux détails séparés facilite la comparaison des produits et évite de commander un joint basé uniquement sur l'apparence.

Ces descriptions sont des points de départ de sélection, et non un classement universel de souplesse ou de durée de vie. La densité du noyau, le diamètre du fil, la construction de la maille, la taille du bulbe et la tension du revêtement peuvent modifier le comportement du joint fini.

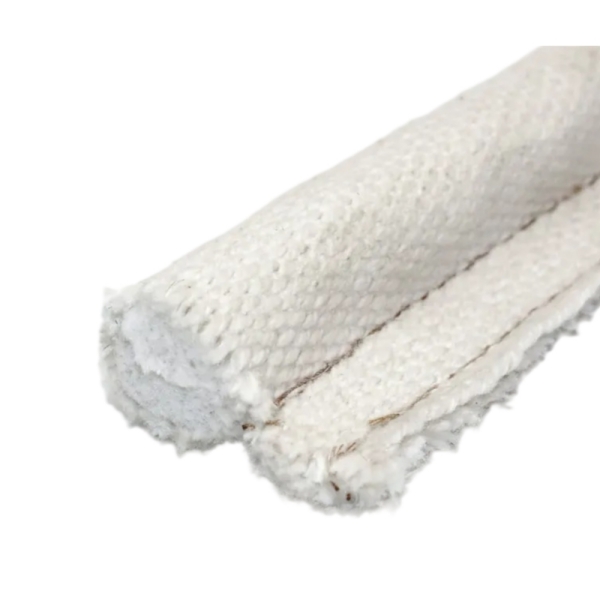

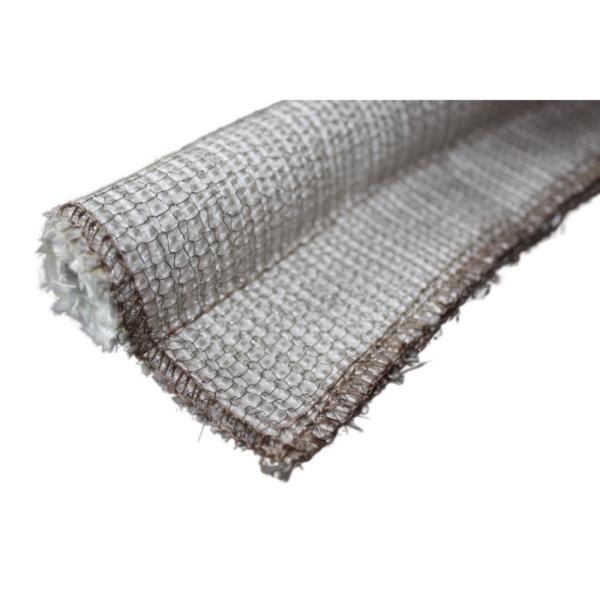

Noyau en fibre de verre : un bulbe d'étanchéité non métallique

Un noyau en fibre de verre utilise un matériau fibreux plutôt qu'un renfort métallique pour construire le corps du bulbe. La compression se produit par déformation et réarrangement de la structure textile interne.

Cette construction mérite d'être évaluée lorsqu'un noyau flexible non métallique est préféré. Sa fermeté dépend toujours de la façon dont le noyau est fabriqué : deux noyaux en fibre de verre ayant le même diamètre extérieur ne nécessitent pas forcément la même force pour être compressés.

Le joint têtard avec revêtement en fibre de verre et noyau en fibre de verre fournit cette combinaison revêtement-noyau. Pour un projet de remplacement, spécifiez la réponse de compression requise ainsi que les dimensions.

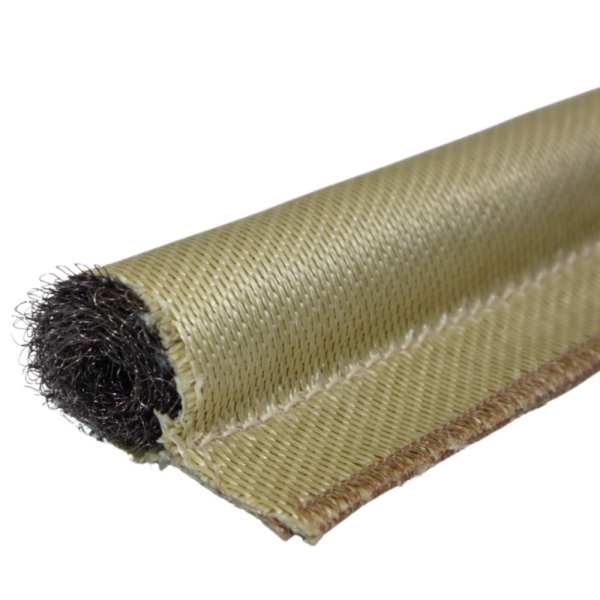

Noyau en acier inoxydable : support métallique interne

Un noyau en acier inoxydable introduit un support métallique à l'intérieur du bulbe d'étanchéité. Dans les constructions en maille, la disposition du fil permet la déformation tout en soutenant le profil sous le tissu en fibre de verre.

Un joint têtard avec revêtement en fibre de verre et noyau en acier inoxydable est un candidat pour les équipements où le renforcement interne est une exigence importante. Le noyau doit être spécifié par sa construction, et non seulement par les mots « acier inoxydable ».

Ne supposez pas que chaque noyau en acier inoxydable a une élasticité, une force de fermeture ou une durabilité identiques. Demandez les détails de l'alliage et du noyau, puis évaluez le profil fini à la hauteur compressée prévue.

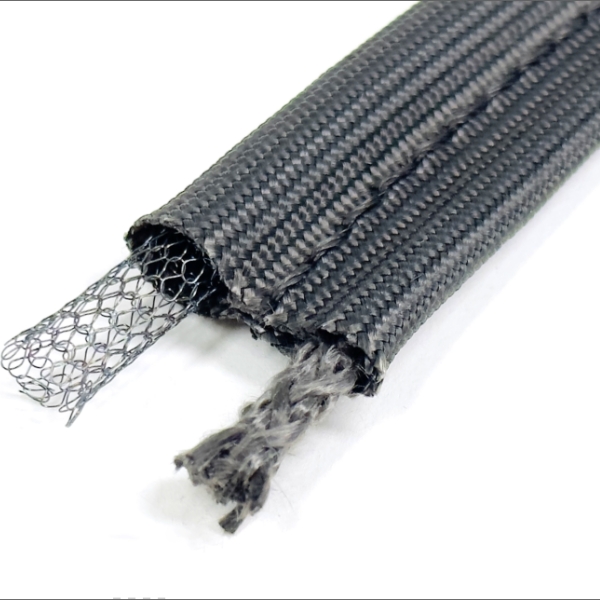

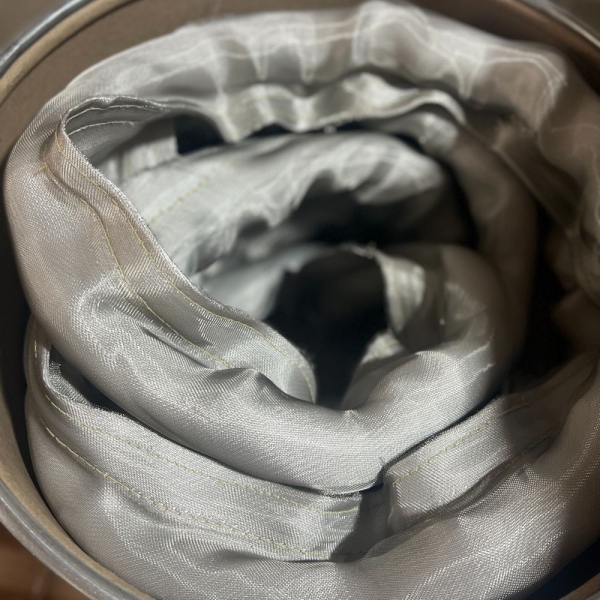

Noyau creux en acier inoxydable : une structure à centre ouvert

Un noyau creux n'est pas simplement une ampoule en tissu vide. Dans cette construction, une structure en acier inoxydable entoure une zone centrale ouverte sous le revêtement en fibre de verre.

Cette géométrie offre de l'espace pour que l'ampoule se déforme vers l'intérieur. Cela peut être utile lorsqu'une porte a une force de fermeture limitée ou que le joint doit s'adapter aux variations autour du périmètre d'étanchéité. La performance réelle dépend de la structure du fil et du profil complet du joint.

Le Joint têtard à noyau creux en acier inoxydable avec revêtement en fibre de verre est la construction pertinente à examiner. Confirmez sa plage de compression de travail plutôt que de supposer qu'une ampoule creuse peut être aplatie indéfiniment.

Le matériau du noyau et la géométrie du noyau sont des spécifications différentes

« Acier inoxydable » identifie une famille de matériaux. « Creux » identifie une caractéristique structurelle. Un joint peut donc avoir à la fois un noyau en acier inoxydable et un noyau creux.

De même, « noyau en maille solide » décrit une configuration de maille plutôt qu'une tige métallique rigide et pleine. Les dessins d'approvisionnement doivent identifier la construction réelle assez clairement pour que le fabricant n'ait pas à interpréter une description ambiguë.

Une spécification utile combine le revêtement, le matériau du noyau, la géométrie du noyau et les dimensions du profil. Par exemple : revêtement en fibre de verre tissée, noyau en maille creuse en acier inoxydable, hauteur d'ampoule libre spécifiée, largeur de queue définie et hauteur installée convenue.

Le pourcentage de compression ne vous indique pas la force de fermeture

La compression décrit de combien la hauteur de l'ampoule est réduite. La force de fermeture décrit la charge requise pour obtenir cette réduction. Celles-ci sont liées, mais ne sont pas interchangeables.

Pour une ampoule mesurée dans la direction de chargement, la compression nominale peut être exprimée comme suit :

Compression nominale (%) = (hauteur d'ampoule libre − hauteur d'ampoule installée) ÷ hauteur d'ampoule libre × 100

Par exemple, réduire une hauteur d'ampoule libre de 16 mm à une hauteur installée de 12 mm donne 25 % de compression nominale. Il s'agit d'un exemple dimensionnel, pas d'un réglage de compression recommandé pour chaque joint têtard.

Deux joints compressés du même pourcentage peuvent nécessiter des charges différentes. Pour une conception OEM, demandez des informations sur la charge de compression si elles sont disponibles, ou évaluez des échantillons dans un montage qui représente les conditions réelles de montage et de contact.

La récupération compte également. Après le déchargement, l'ampoule peut ne pas revenir complètement à sa hauteur d'origine. La quantité acceptable de déformation résiduelle doit être prise en compte parallèlement à la fréquence d'ouverture de l'équipement et à la température de service.

Applications industrielles : commencez par les exigences de l'équipement

Portes de fours de traitement, de cuisson et de séchage

Pour un joint de porte de four industriel, commencez par l'espace fermé et la force de verrouillage disponible. Un joint qui nécessite une charge de compression excessive peut empêcher la porte d'atteindre sa position prévue.

Une construction à noyau en fibre de verre est une option à évaluer lorsqu'une ampoule flexible non métallique est préférée. Lorsque la conception nécessite un support métallique, comparez les alternatives en acier inoxydable dans les mêmes conditions d'installation.

La sélection doit tenir compte de tout le périmètre, y compris les coins et le côté charnière, plutôt que seulement d'un court échantillon droit.

Portes d'accès fréquemment ouvertes

Les portes d'inspection et les panneaux d'accès de production imposent des exigences mécaniques répétées au joint. Évaluez comment l'ampoule réagit après une fermeture répétée, si la queue reste fixée et si le revêtement frotte contre le métal environnant.

Un noyau en acier inoxydable peut fournir un renforcement interne, mais il ne protège pas un revêtement en fibre de verre exposé de toutes les sources d'abrasion. Vérifiez l'alignement de la porte, les bords de contact et la direction du mouvement avant de traiter le remplacement du noyau comme la solution complète.

Grands couvercles et espaces d'étanchéité variables

Sur un grand couvercle, l'espace fermé peut différer d'un endroit à l'autre. Un profil à noyau creux mérite d'être évalué lorsque le joint a besoin d'une plage utile de déformation sans charge de fermeture excessive.

Mesurez à la fois les plus petits et les plus grands espaces. L'ampoule doit maintenir le contact à l'endroit le plus large sans être surcompressée au point le plus serré. Un diamètre plus grand ne résout pas à lui seul ce conflit.

Panneaux d'accès de four, conduits et registres

Pour les panneaux d'accès de four et les équipements de conduits chauffés, établissez la température à l'emplacement du joint. La température de la chambre de traitement n'est pas nécessairement la même que la température subie par le revêtement, les coutures ou le noyau.

Les applications de conduits et de registres nécessitent également une exigence de fuite définie et une pression différentielle. Il ne faut pas supposer qu'un joint têtard en textile de fibre de verre fournira un joint étanche aux gaz ou à la pression simplement parce qu'il convient à l'étanchéité périmétrique thermique.

Lorsque le confinement est critique pour la sécurité, le joint complet nécessite une qualification spécifique à l'application.

La sélection de la température s'applique au joint complet

Un joint en fibre de verre haute température est un assemblage, pas seulement un morceau de tissu de verre. Ses conditions de service utilisables dépendent de la qualité du revêtement, de la finition du tissu, du noyau, des coutures et de tout matériau de revêtement ou de fixation.

Changer le noyau de fibre de verre à acier inoxydable n'augmente pas automatiquement la capacité de température du revêtement extérieur. De même, un noyau résistant à la chaleur ne peut pas compenser un revêtement ou une construction de couture inadaptés.

Spécifiez séparément la température continue, la température de pointe et la durée de pointe. Identifiez également si le joint est exposé à un flux d'air chaud, à un contact avec du métal chauffé, à une chaleur rayonnante ou à une exposition directe aux flammes.

Lorsque la fibre de verre ne convient pas, examinez d'autres combinaisons de revêtement et de noyau dans la collection de joints têtards haute température. Sélectionnez la construction de remplacement comme un système complet plutôt que de changer un composant isolément.

Le ruban de joint têtard en fibre de verre, le ruban plat et la corde ne sont pas identiques

Le terme ruban de joint en fibre de verre en forme de têtardfait référence à un profil d'étanchéité en forme de bulbe avec queue. Il ne doit pas être confondu avec une bande plate en fibre de verre ou une corde en fibre de verre séparée.

Le ruban plat offre une section relativement uniforme sur toute sa largeur. La corde fournit un corps d'étanchéité sans queue de montage intégrée. Un profil en forme de têtard sépare la fonction de contact du bulbe de la fonction de rétention de la queue.

Ces produits peuvent utiliser des matériaux apparentés, mais leurs dispositifs de montage et la compression disponible diffèrent. Remplacer une forme par une autre nécessite de vérifier la géométrie du joint, et non simplement de faire correspondre la largeur nominale.

Mesurez le joint avant de copier un joint usé

Un vieux joint est une preuve utile, mais il peut ne plus représenter le profil d'origine. Une compression permanente, un tissu étiré et des coins endommagés peuvent rendre un échantillon usagé trompeur.

Fournissez l'échantillon avec les mesures de l'équipement. Un croquis de la section transversale doit distinguer les dimensions du bulbe libre, la largeur de la queue et la largeur totale.

Lors de l'indication de la largeur de la queue, marquez les points finaux de mesure sur le dessin. Cela évite toute confusion entre la queue de montage exposée et la largeur totale du profil.

Qualifiez le profil avant une commande de production

Pour une nouvelle conception OEM ou un changement de construction de l'âme, utilisez un processus d'approbation d'échantillon avant de vous engager sur des quantités de production. Les vérifications suivantes constituent un point de départ pratique ; les limites d'acceptation doivent provenir des exigences de l'équipement.

Ajustement et fermeture :Montez l'échantillon avec la méthode de retenue prévue. Confirmez que le bulbe rencontre la surface de contact, que la porte se ferme correctement et que la queue n'interfère pas avec le joint.

Compression et récupération :Évaluez le profil à la hauteur installée prévue. Vérifiez l'effort de fermeture, la déformation résiduelle et le comportement après des cycles d'ouverture représentatifs.

Exposition thermique :Évaluez la construction complète dans des conditions de service représentatives. Inspectez le revêtement, les coutures, l'âme et la rétention après exposition.

Performance du joint :Vérifiez l'exigence de fuite ou de performance thermique convenue en utilisant un test d'équipement approprié. Le contact visuel seul ne démontre pas toutes les exigences d'étanchéité.

Questions fréquemment posées

Un joint en fibre de verre en forme de têtard a-t-il toujours une âme en fibre de verre ?

Non. La fibre de verre peut décrire le revêtement extérieur tandis que le bulbe contient de la fibre de verre, de l'acier inoxydable ou une autre âme spécifiée. Indiquez à la fois le revêtement et l'âme lors de la commande.

Un joint à âme creuse est-il toujours plus souple qu'un joint à âme en fibre de verre ?

Aucune comparaison universelle ne s'applique. La géométrie creuse offre de l'espace pour la déformation, mais la construction du fil, la densité des fibres, les dimensions du bulbe et la tension du revêtement influencent la charge de compression réelle. Comparez les échantillons finis ou les données de test pertinentes.

Une âme en acier inoxydable rend-elle la surface extérieure plus résistante à l'abrasion ?

L'âme fournit un support interne. Le revêtement en fibre de verre reste la surface de contact exposée à moins qu'une couche protectrice supplémentaire ne soit spécifiée. Le frottement de surface doit être traité par le choix du revêtement et la géométrie de l'équipement.

Le même profil peut-il être utilisé pour les portes de four et les portes de fourneau ?

Possiblement, mais le nom de l'équipement ne suffit pas à établir la compatibilité. Comparez la température réelle du joint, l'espace, la force de fermeture, le mouvement, l'atmosphère et les exigences d'étanchéité.

De quoi avez-vous besoin pour un devis de joint têtard en fibre de verre sur mesure ?

Fournissez un dessin en coupe ou un échantillon, les dimensions du bulbe libre, les dimensions de la queue, la longueur requise, la quantité, l'espace fermé et les conditions de fonctionnement. Incluez la spécification du noyau existant si elle est connue.

Spécifiez un joint têtard en fibre de verre avec BSTFLEX

BSTFLEX fabrique des joints têtards recouverts de fibre de verre avec différentes constructions internes pour les projets OEM et de remplacement. Les dimensions du bulbe, les queues de montage et les longueurs finies peuvent être développées à partir de dessins, d'échantillons et des exigences de l'équipement.

Commencez par la construction à noyau en fibre de verre pour un bulbe non métallique, examinez la construction à noyau en acier inoxydable pour un support métallique interne, ou évaluez la construction à noyau creux en acier inoxydable là où sa géométrie à centre ouvert convient à la compression requise.

Envoyez à BSTFLEX votre dessin de joint et les détails de l'application pour obtenir un devis.Incluez la quantité requise, la température de service, l'espace fermé et le dispositif de montage afin que la proposition puisse traiter l'ensemble d'étanchéité complet.
