Ruban échelle en fibre de verre pour portes de fours et étuves : espacement des trous de boulons et installation

Une bande de porte de four de remplacement peut correspondre à la largeur de l'ancienne bande et pourtant mal s'ajuster autour des fixations. Les informations manquantes sont souvent la disposition des boulons, la largeur de la section centrale en échelle ou l'épaisseur disponible une fois la porte fermée.

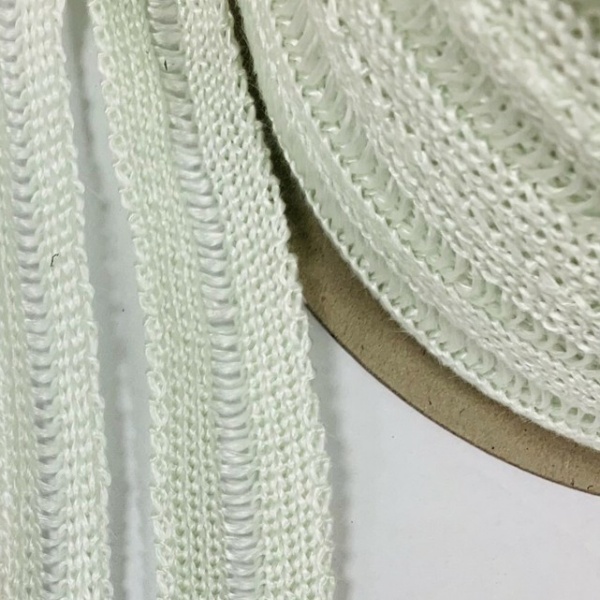

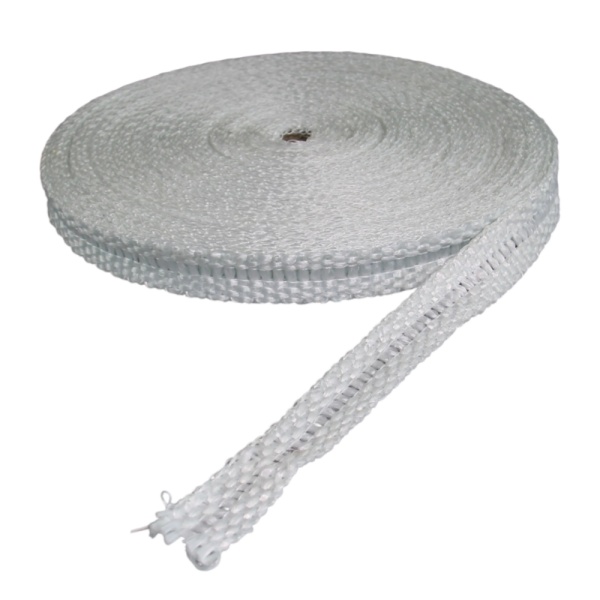

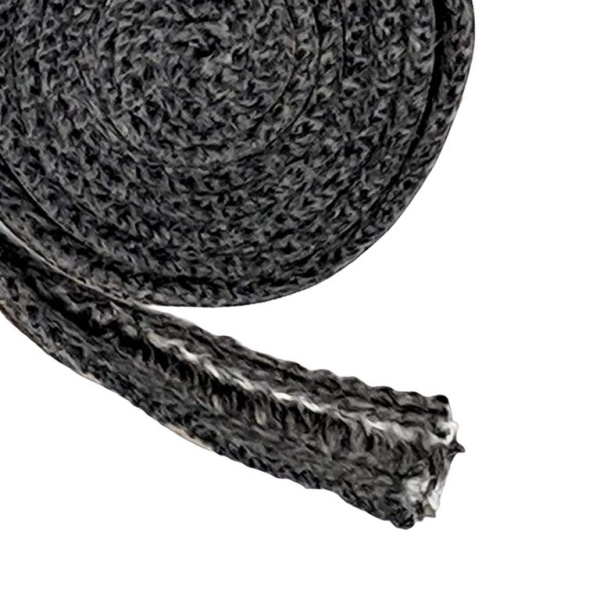

La bande en échelle en fibre de verre tissée est un textile thermique dont certains fils longitudinaux sont omis au centre pour permettre le passage des boulons ou des vis de fixation.Cette construction est également décrite comme une bande en fibre de verre à chaîne sautée ou une bande à trous de boulons. Le tissage ouvert facilite la fixation, mais le nom du produit ne spécifie pas de motif de trous pré-perforés en usine.

BSTFLEX bande en échelle en fibre de verre est fournie pour les détails d'étanchéité des fours industriels et des étuves. Utilisez le dessin de l'équipement et un échantillon représentatif pour établir comment la bande s'ajustera, sera retenue et entrera en contact avec la surface de contact.

La bande en échelle a-t-elle un espacement fixe des trous de boulons ?

Une construction à chaîne sautée ne définit pas, en soi, un pas de boulon fixe.Le pas de boulon est la distance entre les centres des fixations sur l'équipement. La section en échelle est une caractéristique du textile. Ce sont des spécifications distinctes.

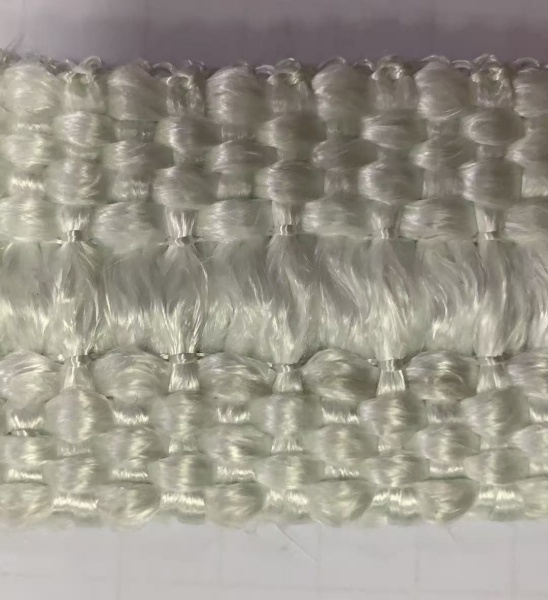

Le centre n'est pas nécessairement une fente non obstruée : des fils transversaux peuvent subsister dans la zone où les fils de chaîne longitudinaux sont absents. N'interprétez pas la répétition du tissage visible comme une distance spécifiée entre les trous percés. Confirmez la construction réelle du centre et la méthode de montage du fabricant.

La zone de fixation peut accueillir des fixations, mais cela ne garantit pas un ajustement autour de chaque diamètre, espacement ou décalage de boulon. Lorsque des trous préformés positionnés avec précision sont requis, identifiez cela comme une exigence de fabrication distincte pour examen. Ne supposez pas qu'un rouleau de bande en échelle répond déjà à ce besoin.

Mesurez la disposition des fixations avant de sélectionner la bande

Enregistrez les dimensions à partir du dessin approuvé ou de l'équipement après l'avoir sécurisé pour la mesure. Établissez une référence, telle que l'extrémité d'une bande de retenue droite, et localisez chaque centre de boulon à partir de cette référence. Incluez la première et la dernière fixation, pas seulement la distance répétée entre les boulons intermédiaires.

Un relevé d'espacement des boulons, pas une spécification de bande standard

Considérez une bande de montage droite illustrative de 450 mm avec cinq centres de boulons situés à 25, 125, 225, 325 et 425 mm d'une extrémité. La disposition comporte quatre intervalles de 100 mm entre les centres et des décalages d'extrémité de 25 mm. Cela enregistre la géométrie de l'équipement ; cela ne spécifie pas une bande en échelle fournie avec des trous pré-perforés tous les 100 mm.

Pour un espacement inégal, listez chaque position centrale. Pour une porte rectangulaire, dimensionnez chaque côté et ses transitions d'angle. Une distance en ligne droite à travers un angle n'est pas la même que la distance le long du trajet prévu de la bande.

Faites correspondre l'ouverture centrale à la zone d'assise

Vérifiez ensemble la section centrale en échelle et les bandes latérales tissées. Une zone de fixation plus large n'est pas automatiquement meilleure : la bande a toujours besoin d'un matériau supporté adéquat au niveau des surfaces de contact prévues. Vérifiez que la rangée de fixations peut s'aligner avec la section en échelle tandis que les parties tissées restent correctement en place.

Ne tirez pas la bande sur les côtés et ne l'étirez pas dans le sens de la longueur simplement pour faire atteindre la fixation suivante à un échantillon d'essai. Vérifiez si le décalage provient de la construction de la bande, d'une rangée de boulons décalée ou des dimensions de l'équipement. Couper dans les bandes latérales tissées pour faire passer une fixation ne doit pas être traité comme un ajustement de routine.

Examinez comment le matériel de retenue appuie sur le textile. Le dispositif de fixation doit retenir le matériau prévu plutôt que de concentrer sa charge sur une ouverture centrale non supportée. Résolvez ce détail avec le concepteur de l'équipement avant d'approuver la bande.

Séparez l'épaisseur nominale de la compression installée

L'épaisseur nominale d'une bande tissée souple n'est pas nécessairement l'épaisseur dans un joint fermé et chargé. Lors de la comparaison d'échantillons, convenez de la manière dont l'épaisseur sera mesurée et identifiez la condition requise : telle que fournie, sous une charge de mesure spécifiée ou installée dans l'assemblage.

Une ancienne bande peut aider à identifier le trajet et la construction, mais son épaisseur usée ou compressée n'est pas une spécification de remplacement fiable en soi. Référez-vous au dessin original ou approuvez un essai d'ajustement lorsque l'exigence originale n'est pas disponible.

Il n'existe pas de pourcentage de compression ou de couple de serrage universel établi par les termes « bande en échelle en fibre de verre ». Distinguez également les boulons qui retiennent la bande du matériel qui ferme la porte et comprime le joint. Suivez les exigences de charge approuvées de l'assemblage ; ne transférez pas les valeurs de couple d'un tableau de joints de bride de pression à une bande de porte de four.

Installation : Vérifiez tout le trajet avant la fixation finale

Préparez l'équipement et inspectez les surfaces d'assise

Utilisez la procédure d'isolation, de refroidissement et d'accès sécurisé approuvée pour le site. Sécurisez les portes ou panneaux mobiles avant de travailler à proximité. Suivez les instructions de manipulation des matériaux pertinentes lors du retrait de l'ancien textile et de la préparation de la nouvelle bande.

Inspectez les surfaces d'appui, les goujons et les dispositifs de retenue pour détecter tout dommage, bavure ou désalignement. Enregistrez les défauts qui pourraient empêcher un contact constant. N'utilisez pas une épaisseur de ruban supplémentaire comme correction non examinée pour un cadre déformé ou une fermeture endommagée.

Effectuez un montage à blanc d'un échantillon sur plusieurs fixations

Partez de la référence choisie et vérifiez une longueur représentative sur plusieurs positions de fixation avant de couper le lot de production. Incluez la section la plus difficile, pas seulement une ligne droite accessible.

Utilisez la méthode approuvée par le fournisseur pour ajuster la section centrale autour des fixations. Arrêtez-vous si l'installation nécessite de couper les fils latéraux de support, de forcer le ruban contre des filetages tranchants ou de l'étirer pour atteindre la position suivante. Vérifiez l'alignement, la largeur supportée et le dégagement avec le matériel prévu en place.

Définissez les coins, les extrémités et les joints sur le dessin

Une section en échelle ne détermine pas comment le ruban doit tourner autour d'un coin de porte. Testez le rayon réel et vérifiez l'absence de fronces, de bords soulevés ou de chemin de contact interrompu.

Précisez si l'assemblage utilise des longueurs séparées, un détail de coin approuvé ou un autre agencement fabriqué. Les joints bout à bout, à onglet et superposés ne sont pas interchangeables : chacun modifie la géométrie locale. N'ajoutez pas de chevauchement simplement pour masquer un espace si l'accumulation supplémentaire empêche la porte de se fermer correctement.

Sécurisez et fermez en utilisant la procédure approuvée

Une fois le parcours complet ajusté, fixez le ruban à l'aide du matériel et de la séquence d'assemblage spécifiés. Vérifiez que le ruban reste bien en place et que les dispositifs de retenue ne le coupent pas ou ne le déforment pas excessivement. Fermez la porte en utilisant sa procédure de réglage et de chargement approuvée, puis vérifiez le contact sur tout le périmètre.

Lorsque le positionnement par adhésif est proposé, confirmez séparément cette option et ses limites de température. L'adhérence ne remplace pas la compression installée requise ni la rétention mécanique spécifiée.

La capacité de température ne prouve pas une étanchéité aux gaz

Confirmez la valeur nominale de service de la construction exacte en fibre de verre à l'emplacement du ruban, y compris le fonctionnement normal, les pics et la durée d'exposition. Le point de consigne du four ne suffit pas à établir les conditions au niveau d'une bande de contact externe. Incluez les vapeurs de processus, les agents de nettoyage et tout revêtement ou adhésif dans l'examen des matériaux.

Pour une porte étanche aux gaz, à atmosphère contrôlée ou sous pression, utilisez la conception de joint qualifiée et les critères de fuite de l'équipement. Il ne faut pas supposer qu'une bande thermique tissée assure ces fonctions simplement parce qu'elle résiste à la température.

Lorsque la construction en fibre de verre confirmée ne répond pas aux exigences, examinez un matériau différent plutôt que de compter sur une épaisseur supplémentaire pour augmenter sa limite de service. BSTFLEX ruban en échelle en fibre céramique est une construction distincte à évaluer avec ses propres exigences de renforcement, de température et de manipulation. Ce n'est pas un remplacement automatique.

Approuvez l'assemblage avant toute fourniture répétée

Convenez des contrôles d'acceptation avant la première installation. Ceux-ci peuvent inclure un alignement correct des fixations, la position retenue, l'épaisseur installée, le mouvement sans entrave de la porte et toute performance thermique ou d'étanchéité spécifiée. Une photographie d'une bande soigneusement posée ne vérifie pas chacune de ces exigences.

Après un cycle de fonctionnement convenu, inspectez lors d'une opportunité de maintenance sûre pour détecter tout mouvement, bord endommagé et changement au niveau des coins ou des joints. Tout réglage ou resserrage doit suivre la procédure de l'équipement. Enregistrez la spécification du ruban acceptée, la révision du dessin et la méthode d'installation pour les commandes ultérieures.

Demandez un ruban en échelle en fibre de verre pour un assemblage de porte industrielle

La page produit actuelle de BSTFLEX répertorie des largeurs de 25 à 150 mm et des épaisseurs nominales de 1,5 à 6,0 mm. Confirmez la combinaison disponible et la géométrie de la section centrale pour votre demande ; ces plages n'établissent pas un pas de boulon standard et ne garantissent pas toutes les combinaisons de largeur et d'épaisseur.

Pour un devis, fournissez les dimensions du ruban, la longueur de rouleau ou de coupe requise, la quantité, la disposition des boulons, le dessin de la surface de contact et les conditions de fonctionnement. Incluez la section centrale requise, la méthode de rétention, l'épaisseur installée et toute exigence d'approbation d'échantillon. Pour le ruban d'étanchéité de porte de four de remplacement ou le ruban d'étanchéité de porte de four, ajoutez des photographies et la référence de la pièce existante.

Consultez ruban en échelle en fibre de verre BSTFLEX pour joints thermiques boulonnés, comparez la gamme de rubans industriels haute température, ou envoyez votre dessin de porte et demandez un devis pour un ruban en échelle en fibre de verre.
