Joint Têardrop Cadre Photo Sans Fin : Dimensions, Coins et Fabrication Sur Mesure

Un joint têtard sans fin en forme de cadre photo est un ensemble d'étanchéité fermé et fini, fabriqué pour suivre le périmètre rectangulaire, carré, circulaire ou spécifique à l'équipement. Au lieu de fournir uniquement des longueurs de joint têtard droites pour une découpe et un assemblage sur site, le profil est fabriqué sous forme de cadre complet selon les dimensions et l'orientation de montage du client.

Le cadre fermé peut aider un équipementier ou une équipe de maintenance à contrôler la position du bourrelet, la géométrie des angles et l'ajustement global avant l'installation. Cependant, les mots « cadre sans fin » ne définissent pas à eux seuls les dimensions, les matériaux, l'âme, la construction des angles ou l'emplacement du raccord.

Une spécification complète doit identifier la référence du cadre, le profil du bourrelet, la queue de montage, le matériau de revêtement, la construction de l'âme, la géométrie des angles, l'espace de compression et les conditions de fonctionnement.

BSTFLEX fabrique des joints têtards sur mesure et des joints têtards haute température pour les fours industriels, les fours de fusion, les fours de cuisson, les enceintes thermiques et les équipements d'équipementiers. Les profils à cadre fermé peuvent être développés à partir de dessins de clients, de mesures d'équipement ou d'échantillons approuvés.

Qu'est-ce qu'un joint têtard sans fin en forme de cadre photo ?

Un joint têtard linéaire standard est normalement fourni sous forme de longueur droite ou de rouleau continu. L'installateur coupe le matériau et détermine comment les angles et les extrémités se rejoignent.

Un joint sans fin en forme de cadre photo est fourni sous la forme d'un profil fermé terminé. Pour un assemblage rectangulaire, il comprend généralement quatre sections droites et quatre angles disposés en fonction de l'ouverture de l'équipement.

Le cadre terminé peut être produit pour :

• Portes de four rectangulaires
• Panneaux d'accès carrés pour fours
• Portes de chambres thermiques
• Ouvertures d'inspection de fours de cuisson
• Couvercles d'accès de chaudières
• Panneaux d'accès pour conduits
• Enceintes d'équipementiers personnalisées
• Ouvertures d'équipement rondes, ovales ou irrégulières

Sans fin ne signifie pas nécessairement sans raccord

Dans cette catégorie de produits, « sans fin » décrit généralement la forme fermée finie du joint. Cela ne doit pas être interprété automatiquement comme une construction textile entièrement sans joint.

Selon le profil, les matériaux et la méthode de fabrication, le cadre peut comporter un ou plusieurs points de fermeture conçus, des raccordements cousus ou des transitions d'angle façonnées.

À des fins d'approvisionnement, confirmez :

• Comment le cadre est fermé
• Où se situe le joint de fermeture
• Si le bourrelet se poursuit à travers le joint
• Comment la housse est finie au niveau du joint
• Si le joint se trouve sur une section droite ou près d'un angle
• Si la position du joint doit être contrôlée sur le dessin

Ne décrivez pas le produit comme sans raccord à moins que la construction de fabrication réelle approuvée ne justifie cette affirmation.

Cadre sans fin, forme d'anneau et joint têtard linéaire

Les termes ne doivent pas être utilisés de manière interchangeable sans un dessin. Un cadre photo rectangulaire et une forme d'anneau circulaire peuvent utiliser les mêmes matériaux de couverture et de noyau, mais ils nécessitent des spécifications géométriques différentes.

Choisir une référence de dimension de cadre

La largeur et la hauteur d'un cadre sont incomplètes à moins que la référence de mesure ne soit clairement identifiée.

Par exemple, un « cadre de 800 × 600 mm » pourrait décrire :

• L'ouverture intérieure transparente
• Le bord extérieur du joint
• L'axe de l'ampoule
• Le bord intérieur de l'ampoule
• Le bord extérieur de la queue de montage
• Les dimensions de la porte de l'équipement plutôt que les dimensions du joint

Ces valeurs ne sont pas équivalentes.

Le dessin doit montrer la référence choisie avec des flèches et des points de repère. Ne demandez pas au fabricant de déduire la taille de cadre souhaitée de la seule ouverture de l'équipement.

Spécifiez le profil en têtard séparément de la taille du cadre

Les dimensions du cadre définissent la géométrie globale. La section transversale en têtard définit la manière dont le cadre assure l'étanchéité et le montage.

Le dessin en coupe transversale doit inclure :

• Hauteur de bourrelet libre
• Largeur de bourrelet
• Diamètre du bourrelet là où la section est ronde
• Largeur de la queue
• Épaisseur de la queue
• Largeur globale du profilé
• Emplacement de la couture
• Orientation du bourrelet
• Orientation de la queue
• Sens de fermeture

Pour les travaux de remplacement, utilisez le Guide de mesure pour le remplacement de joint têtard pour enregistrer les dimensions du bourrelet, de la queue, de la largeur totale, de l'espace installé et du périmètre.

L'orientation du bourrelet doit être indiquée sur le dessin

Un cadre fini peut être fabriqué avec le bourrelet positionné vers l'ouverture intérieure, vers le périmètre extérieur ou le long d'une autre ligne de contact spécifique à l'application.

La queue peut également s'étendre :

• Vers l'intérieur en direction de l'ouverture
• Vers l'extérieur à l'opposé de l'ouverture
• Vers le côté chaud
• Vers le côté froid
• Derrière une bande de retenue
• Dans un profilé de montage formé

Un cadre doté de la largeur et de la hauteur correctes peut néanmoins s'avérer inutilisable si le bourrelet ou la patte est orienté dans la mauvaise direction.

Indiquez le côté chaud, le côté froid, le côté de la porte, le côté du cadre et le sens de fermeture sur le dessin chaque fois que l'orientation est importante.

La construction des coins nécessite un examen distinct

Les coins constituent l'une des principales raisons de spécifier un cadre préformé plutôt que de fournir uniquement des profilés droits.

À un angle de 90 degrés, les chemins intérieur et extérieur du textile ont des longueurs différentes. Le bourrelet et la patte de montage doivent négocier le virage sans froncement, étirement, torsion ou déplacement excessifs.

La construction appropriée des coins dépend de :

• Le diamètre du bourrelet
• La largeur de la patte
• Le matériau de revêtement
• Le matériau de l'âme
• La densité de l'âme
• Le rayon du coin intérieur
• Le dégagement extérieur
• L'orientation du profilé
• La tolérance requise pour le cadre

Coins carrés

Une ouverture d'équipement carrée n'implique pas automatiquement un coin textile acéré à rayon nul. Le joint peut nécessiter un petit rayon interne ou une transition préfabriquée pour éviter toute distorsion.

Le dessin doit préciser si l'équipement requiert :

• Un cadre extérieur visuellement carré
• Un rayon de coin intérieur défini
• Un rayon d'axe de bourrelet défini
• Une transition à onglet ou fabriquée
• Un coin assorti à un échantillon OEM existant

Coins arrondis

Un coin arrondi peut réduire la sévérité du changement de direction, mais le rayon correct dépend toujours de la taille du profilé et de la construction du matériau.

Indiquez clairement la référence du rayon. Un rayon intérieur, un rayon extérieur et un rayon d'axe de bourrelet sont des dimensions différentes.

Acceptation des coins

Lors de l'approbation de l'échantillon, inspectez :

• La continuité du bourrelet à travers le coin
• La position du bourrelet par rapport à la surface d'accouplement
• La planéité de la queue sous la quincaillerie de retenue
• Le plissement du revêtement ou la tension excessive
• L'état des points de couture
• L'ajustement du coin après la fermeture de la porte

Un coin visuellement soigné ne suffit pas si le bourrelet s'éloigne de la piste d'étanchéité requise.

L'emplacement du joint doit être contrôlé

Lorsque la méthode de fabrication nécessite un joint de fermeture, le client peut avoir besoin de définir une zone de joint acceptable.

Le joint doit être évalué par rapport à :

• Le mouvement de la charnière
• La pression du loquet
• L'emplacement à la température la plus élevée
• L'exposition directe aux gaz chauds
• Le frottement mécanique
• Les ruptures de la bande de retenue
• L'accès pour inspection

Un joint positionné en haut d'une porte de four peut être acceptable, tandis qu'une autre conception peut nécessiter le joint sur une section latérale à faible contrainte.

Si l'emplacement du joint importe, identifiez-le sur le dessin au lieu de le laisser varier entre les lots de production.

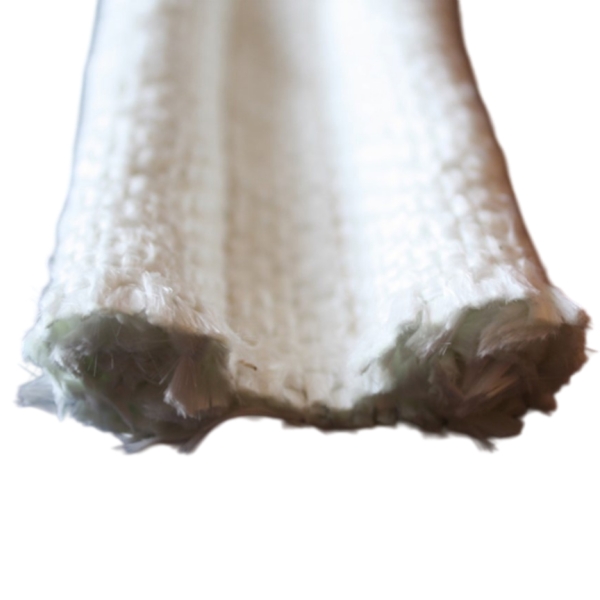

Cadres à simple bourrelet, double bourrelet et double queue

Un cadre sans fin décrit la forme du périmètre fini. Il ne restreint pas le joint à un seul profilé en coupe transversale.

Un cadre personnalisé peut être développé à partir de :

• Joint têtard à simple bourrelet
• Joint têtard à double bourrelet
• Joint têtard à double queue
• Profilé à bourrelet creux
• Profilé à bourrelet renforcé
• Profilé personnalisé spécifique à l'application

Pour une conception à deux bourrelets, chaque chemin de bourrelet et chaque espace installé doivent être définis. Consultez le Guide de conception des joints têtards à double bourrelet avant de convertir un profil linéaire à double bourrelet en un cadre fermé.

Un profil à double queue est différent d'un profil à double bourrelet. La section transversale doit clairement montrer si la conception utilise deux bourrelets d'étanchéité ou un seul bourrelet avec deux queues de fixation.

Matériaux de revêtement et d'âme pour les cadres têtard sans fin

La géométrie du cadre fermé peut être combinée avec différentes constructions de revêtement et d'âme. La sélection des matériaux doit être basée sur les exigences réelles de température, de compression, d'abrasion, d'exposition au processus et les exigences mécaniques.

Revêtement en fibre de verre avec âme en fibre de verre

Une construction à base de fibres peut être envisagée lorsqu'une compression souple non métallique est requise et que les conditions de service vérifiées sont appropriées.

Consultez le Joint Têtard Revêtement Fibre de Verre Âme Fibre de Verre comme référence pour les matériaux et l'âme.

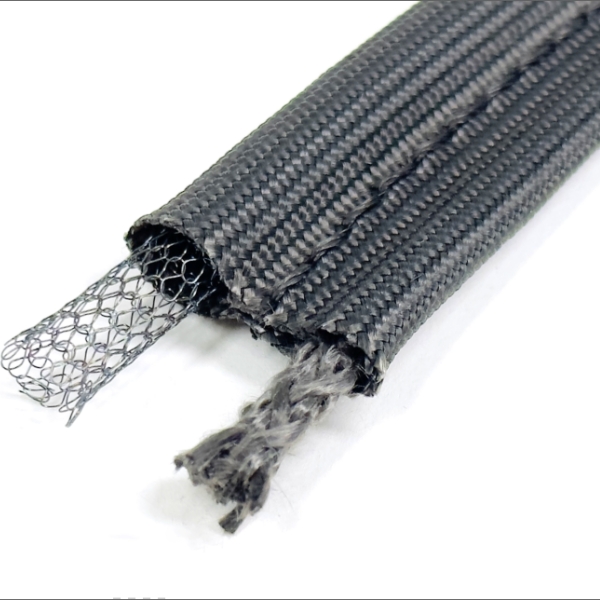

Revêtement en fibre de verre avec âme en acier inoxydable

Une âme en acier inoxydable offre un support métallique interne et une réponse à la compression différente de celle d'une âme en fibre.

Consultez le Joint Têtard Revêtement Fibre de Verre Âme Acier Inoxydable lorsqu'une construction interne renforcée est requise.

Revêtement en fibre de verre avec âme creuse en acier inoxydable

Une âme métallique creuse offre une structure interne à centre ouvert. Elle peut être évaluée lorsque le joint nécessite une déformation utile dans le cadre de la force de fermeture disponible.

Consultez le Joint Têtard Revêtement Fibre de Verre Âme Creuse en Acier Inoxydable .

Revêtement en silice avec âme en Inconel

Pour les applications thermiques plus exigeantes nécessitant un textile haute température et un support métallique interne, le cadre peut être évalué en utilisant une construction en silice et Inconel.

Voir le Joint Têtard Revêtement Tissu de Silice Âme Inconel .

Tissu céramique avec âme céramique

Une combinaison de textile céramique et d'âme céramique peut être envisagée pour les équipements thermiques exigeants nécessitant une construction interne non métallique à haute température.

Voir le Joint Têtard Revêtement Tissu Céramique Âme Céramique .

Ces pages de produits fournissent des références de matériaux. La géométrie finale du cadre fermé, les coins et la construction des joints nécessitent toujours un dessin et une approbation séparés.

La compression doit être vérifiée autour de l'ensemble du cadre

Un cadre de joint rectangulaire peut présenter différents jeux installés du côté charnière, du côté loquet, en haut, en bas et dans les coins.

Enregistrez le jeu fermé minimum et maximum sur tout le périmètre. Ne sélectionnez pas le bourrelet uniquement à partir d'une valeur moyenne.

Si la hauteur libre du bourrelet et la hauteur installée sont connues, la compression dimensionnelle nominale peut être calculée comme suit :

Compression (%) = (Hauteur libre du bourrelet - Hauteur installée du bourrelet) / Hauteur libre du bourrelet × 100

Ce calcul décrit uniquement la réduction géométrique. Il n'établit pas la force de fermeture requise et ne prouve pas que la compression sélectionnée est acceptable pour le revêtement et l'âme.

Lors de l'approbation de l'échantillon, évaluez :

• L'effort de fermeture de la porte
• Le contact du bourrelet sur les quatre côtés
• La compression à chaque coin
• Reprise du bourrelet après ouverture
• Rétention de la queue
• Mouvement du cadre pendant le fonctionnement

Ne pas utiliser un cadre surdimensionné pour compenser la déformation de la porte

Un cadre de joint préformé ne peut pas corriger tous les problèmes d'équipement.

Avant d'augmenter la taille du bourrelet ou de modifier les dimensions du cadre, inspectez :

• Alignement de la porte
• État des charnières
• Réglage du loquet
• Platitude du cadre
• État de la bande de retenue
• Arêtes vives
• Déformation thermique
• Fuite locale de gaz chaud

Un bourrelet plus grand peut augmenter la force de fermeture et créer une compression excessive au niveau de la partie la plus serrée du cadre.

Cadre d'image sans fin vs joint linéaire assemblé sur site

Le bon choix dépend de la conception de l'équipement, de la capacité d'installation, de la quantité et du contrôle dimensionnel requis.

Cadres de joints têtard sans fin de rechange

Pour un cadre existant, ne vous fiez pas uniquement aux dimensions du joint retiré. L'ancien cadre peut être étiré, durablement comprimé ou déformé.

Fournir :

• Échantillon de cadre existant
• Échantillon de profilé en coupe transversale
• Dimensions de l'ouverture de l'équipement
• Dimensions de la ligne de contact du bourrelet
• Dimensions de la bande de retenue
• Rayons de courbure
• Emplacement du joint
• Mesures de l'entrefer fermé à froid
• Température de service
• Photographies montrant l'orientation de l'installation

Étiqueter chaque dimension selon sa source :

• Dessin d'origine du fabricant d'origine (OEM)
• Joint de rechange neuf
• Échantillon de joint usé
• Mesure de l'équipement
• Valeur estimée ou non confirmée

Processus de développement OEM

BSTFLEX prend en charge le développement basé sur des dessins grâce à son service de Fabrication de joints têtard sur mesure service.

Une séquence de développement typique peut inclure :

1. Examen de l'application et de la température
2. Confirmation du profil en coupe transversale
3. Confirmation du point de référence du cadre et de la géométrie globale
4. Examen de l'orientation du bourrelet et de la lèvre
5. Sélection des matériaux d'enveloppe et d'âme
6. Examen de la construction des coins et des jonctions
7. Fabrication du cadre prototype
8. Évaluation de l'ajustement et de la compression par le client
9. Approbation du plan ou de l'échantillon
10. Production en série

La production doit être basée sur un plan approuvé, un échantillon approuvé ou une référence étalon convenue plutôt que sur une description informelle de la taille du cadre.

Inspection et acceptation du prototype

Avant d'approuver le cadre pour la production, inspectez le prototype par rapport au plan et à l'équipement.

Lorsque l'équipement présente une exigence définie de fuite, d'efficacité thermique ou de confinement de processus, effectuez le test de système applicable. Le seul contact visuel ne prouve pas une étanchéité aux gaz ou à la pression.

Applications pour joints téton (tadpole) sans fin pour cadre de tableau

Des joints téton (tadpole) à cadre fermé sur mesure peuvent être envisagés pour :

• Portes de four de lot industriel
• Portes de four de revêtement en poudre
• Portes d'accès de four walk-in
• Portes de four de traitement thermique
• Panneaux d'accès pour fours
• Portes d'inspection de chaudières
• Portes de chambres thermiques
• Couvercles d'accès aux conduits
• Panneaux d'équipements de contrôle de la pollution
• Enceintes haute température
• Équipement de chauffage OEM

Pour le choix des matériaux et du noyau des fours industriels, consultez le Guide des joints téton pour portes de fours industriels.

Liste de contrôle de demande de devis pour un cadre de joint têtard sans fin

Foire aux questions

Un joint têtard sans fin est-il complètement sans couture ?

Pas nécessairement. « Sans fin » décrit normalement la forme finale en boucle fermée. La construction de fabrication peut inclure une couture ou un joint de fermeture conçu. Confirmez la conception réelle avant de qualifier le cadre de sans couture.

Dois-je spécifier les dimensions intérieures ou extérieures du cadre ?

L'une ou l'autre peut être utilisée si la référence est clairement identifiée. Les dimensions de l'axe du bourrelet sont également utiles. Le dessin doit montrer la référence de mesure plutôt que de fournir une largeur et une hauteur non étiquetées.

Un cadre sans fin peut-il utiliser un profil à double bourrelet ?

Oui, un cadre fermé sur mesure peut être développé à partir d'un profil à double bourrelet lorsque l'équipement fournit deux pistes de contact prises en charge. Les deux chemins de bourrelet, l'espacement, les coins et les jeux installés doivent être définis.

BSTFLEX peut-il reproduire un joint de cadre photo existant ?

Oui. Un cadre existant, un échantillon de profil, un dessin d'équipement et des dimensions installées peuvent être utilisés pour le développement de remplacement. Un cadre usé doit être complété par des mesures réelles de l'équipement.

Le cadre peut-il être rond ou ovale ?

Oui. Les joints têtard en boucle fermée peuvent être développés selon des contours rectangulaires, ronds, ovales ou personnalisés, sous réserve du profil, du matériau, de la géométrie de cintrage et de l'examen de fabrication.

Quels matériaux sont disponibles ?

Les constructions disponibles peuvent inclure des revêtements en fibre de verre, en silice, en céramique et en textile enduit avec des options d'âme en fibre, corde, acier inoxydable, treillis creux, céramique ou Inconel. Le choix final dépend de l'environnement d'exploitation complet.

Le cadre peut-il être fourni pour la production OEM ?

Oui. Après approbation de l'échantillon et du dessin, des profils de cadre personnalisés peuvent être fabriqués pour un approvisionnement OEM par lots et répété.

Demander un joint têtard de cadre photo sans fin personnalisé

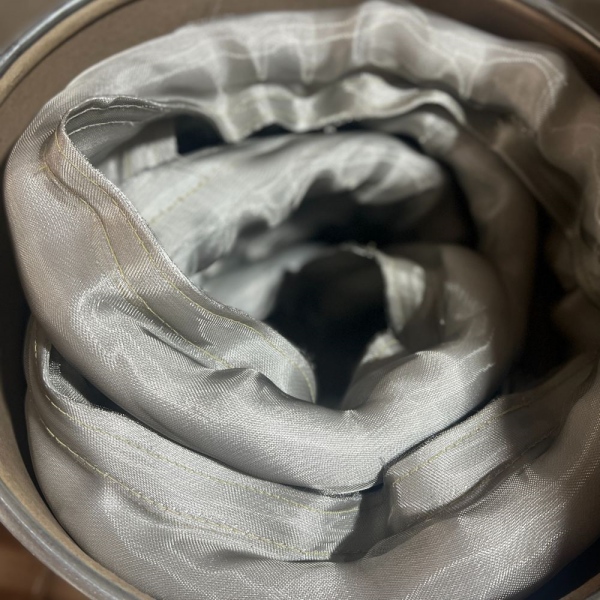

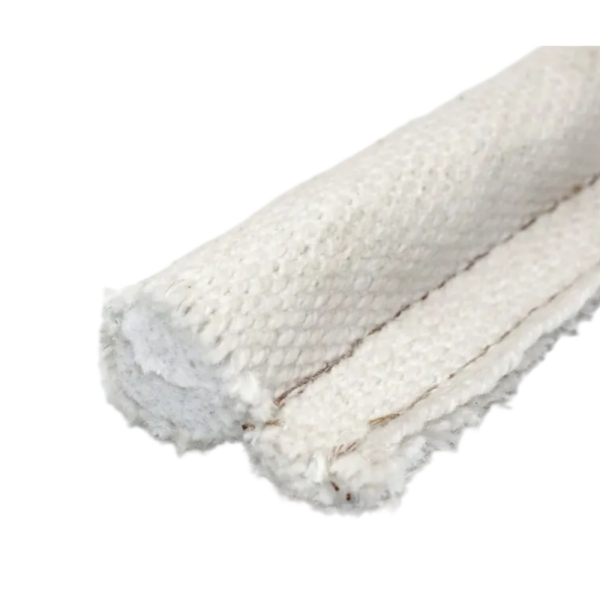

BSTFLEX fabrique des joints têtards de cadre photo sans fin, des joints têtards en boucle fermée et des profils de joints formés sur mesure pour les équipements OEM et les projets de remplacement industriel.

Envoyez le dessin complet du cadre ainsi que le profil en coupe transversale, l'orientation du bourrelet, la géométrie des coins, les exigences relatives aux matériaux, le jeu installé, la température de fonctionnement et la quantité requise.

Pour les projets de remplacement, incluez des photographies et un échantillon de joint existant le cas échéant, mais fournissez également les dimensions réelles de l'équipement, car un cadre usagé peut déjà être étiré ou comprimé de manière permanente.

Contactez BSTFLEX pour obtenir un devis pour un joint têtard de cadre photo sans fin personnalisé.
