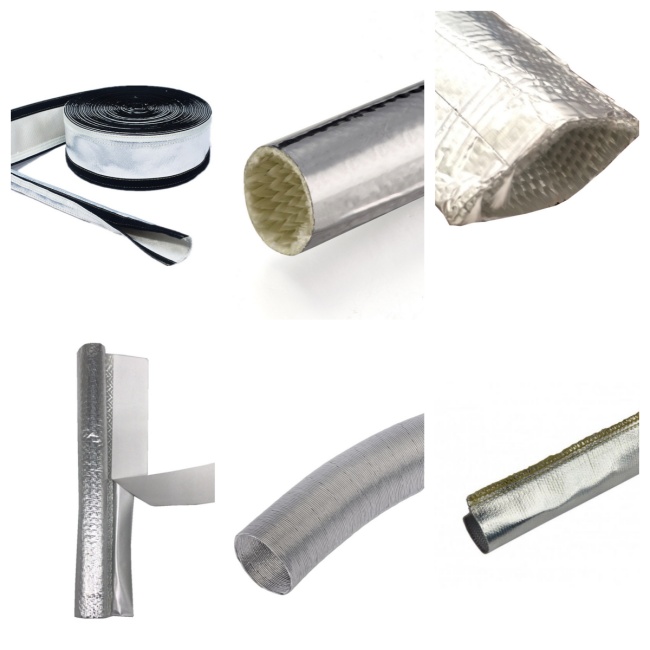

Un manchon réfléchissant la chaleur en feuille d'aluminium Ce matériau de protection spécialisé est conçu pour protéger les tuyaux, câbles et fils contre la chaleur rayonnante extrême, l'abrasion et les agressions environnementales. Il associe une base tissée en fibre de verre ou en aramide à une couche extérieure en feuille d'aluminium qui réfléchit l'énergie rayonnante à haute température, protégeant ainsi les composants sensibles. Grâce à sa légèreté, sa stabilité thermique et sa facilité d'installation, cette gaine est devenue une solution standard dans des secteurs tels que l'automobile, l'aérospatiale, la construction mécanique lourde, le génie naval et la production industrielle.
Cet article présente en détail la structure, les avantages, les applications et les performances techniques des manchons réfléchissants thermiques en feuille d'aluminium. Il comprend une fiche technique complète, des conseils pour le choix du produit, des exemples d'utilisation industrielle et une foire aux questions afin d'aider les ingénieurs et les acheteurs à prendre des décisions éclairées.
Un manchon thermoréfléchissant en feuille d'aluminium est un revêtement tubulaire protecteur conçu pour réduire le transfert de chaleur en réfléchissant l'énergie rayonnante. La couche extérieure en feuille d'aluminium offre une excellente réflexion de la chaleur, tandis que la couche intérieure en fibre de verre ou en aramide assure une isolation thermique à haute température et une grande durabilité mécanique. Cette construction à double couche crée une barrière thermique performante qui protège les composants exposés à la chaleur du moteur, des systèmes d'échappement, des fours industriels ou des zones de frottement important.
Le manchon est flexible, léger et facile à couper ou à façonner, ce qui le rend adapté aussi bien à la fabrication d'origine qu'aux installations de rechange.
La surface en aluminium réfléchit jusqu'à 90 % de l'énergie thermique rayonnante, réduisant considérablement l'absorption de chaleur par les câbles, les tuyaux et les faisceaux de câbles. Ceci contribue à maintenir leurs performances et leur durée de vie, même dans des environnements à haute température.
La couche intérieure, généralement en fibre de verre ou en fibre aramide, résiste à des températures continues allant de 250 à 550 degrés Celsius selon la qualité du matériau. Cette combinaison permet à la gaine de fonctionner efficacement dans les compartiments moteur, les turbines et les zones industrielles chauffées.
La gaine intérieure renforcée assure une protection mécanique contre l'abrasion, les vibrations et le contact avec les composants métalliques. Elle prévient l'usure de surface et réduit le risque de défaillance des composants.
La couche composite en fibre de verre ou en aramide résiste aux fluides automobiles, aux huiles, aux carburants et aux solvants industriels. Ceci garantit sa fiabilité même dans des environnements d'utilisation difficiles.
La gaine peut être coupée, pliée, enroulée ou enfilée sur les tuyaux et les faisceaux de câbles sans outils spéciaux. Certaines versions sont dotées de fermetures auto-agrippantes ou à glissière, permettant une installation sans débrancher les composants.
Les manchons réfléchissants en feuille d'aluminium offrent une protection thermique efficace sans ajouter de poids significatif, ce qui les rend idéaux pour les applications aérospatiales et automobiles de performance.
Largement utilisé pour :
Protection du câblage à proximité des collecteurs d'échappement
Protection des conduites de carburant et d'huile
Composants du turbocompresseur emballés
Réduction de l'échauffement dans les compartiments moteur
Les manchons réfléchissants en feuille d'aluminium contribuent à améliorer la fiabilité du moteur et à prévenir les pannes liées à la chaleur.
Dans les aéronefs, le manchon sert à :
Isolation du faisceau de câbles
protection des conduites hydrauliques
Protection thermique dans les nacelles de moteurs
Sa légèreté la rend adaptée aux environnements aéronautiques.
La housse protège des équipements tels que :
Tuyaux hydrauliques dans les fours
Lignes pneumatiques à proximité des procédés chauffés
Câbles de capteurs dans les environnements de fabrication
Elle améliore la sécurité opérationnelle et réduit les besoins en maintenance.
Utilisé pour l'isolation des salles des machines, la protection des câbles et les machines exposées à une forte chaleur rayonnante ou à des environnements corrosifs.
Le manchon permet de protéger les composants sensibles de la chaleur générée par les transformateurs, les alimentations électriques et les équipements électriques.
| Propriété | Valeur |
|---|---|
| couche externe | Feuille d'aluminium (réfléchissant la chaleur) |
| Couche interne | Fibre de verre ou fibre d'aramide |
| Température continue | Environ 250 à 550 degrés Celsius selon le niveau |
| Réflexion de la chaleur rayonnante | Jusqu'à 90 pour cent |
| Point de fusion | Au-dessus de 1000 degrés Celsius (fibre de verre intérieure) |
| résistance chimique | Efficace contre les huiles, les carburants et les solvants |
| Épaisseur | 0,8 à 2,5 millimètres |
| Diamètres standard | de 6 millimètres à 60 millimètres |
| Méthode d'installation | Versions à enfiler, à enrouler ou à scratch |
| Résistance à l'abrasion | Haut |
| Isolation électrique | Bon (couche intérieure seulement) |
Ces valeurs peuvent varier selon le fabricant et le type de construction.
Le basalte offre une résistance à la chaleur continue plus élevée, mais les manchons réfléchissants en feuille d'aluminium offrent une réflexion de la chaleur rayonnante supérieure et un poids plus léger.
Les manchons enduits de silicone offrent une meilleure résistance à la chaleur directe et une meilleure protection contre l'humidité, mais les manchons en feuille d'aluminium sont plus performants contre la chaleur rayonnante.
L'acier inoxydable est très résistant, mais plus lourd. Les manchons en aluminium offrent un meilleur compromis entre poids et performance thermique.
Choisissez un manchon présentant des valeurs nominales de température continue et de température de pointe adaptées à votre environnement d'exploitation.
Mesurez le diamètre extérieur des câbles ou des tuyaux pour choisir la gaine appropriée. Tenez compte de la dilatation des tresses intérieures.
Pour les environnements impliquant des fluides, l'abrasion ou l'humidité, choisissez des versions renforcées ou plus épaisses.
Les modèles à enfiler nécessitent le démontage des composants, tandis que les manchons enveloppants permettent une installation rapide sur les ensembles existants.
Coupez la manche proprement pour éviter qu'elle ne s'effiloche.
Pour les versions enveloppantes, veillez à ce que la partie qui se chevauche soit orientée à l'opposé des sources de chaleur.
Fixez les deux extrémités avec des colliers de serrage ou du ruban adhésif haute température pour plus de stabilité.
Inspectez régulièrement la surface pour détecter tout dommage ou contamination.
Remplacer en cas de délamination de l'aluminium ou d'exposition des fibres.
Son objectif principal est de réduire l'exposition des tuyaux, des câbles et des systèmes de câblage à la chaleur rayonnante.
Il est principalement conçu pour réfléchir la chaleur rayonnante, et non pour résister à une exposition directe aux flammes. Pour une meilleure résistance au feu, des gaines en silicone ou en fibre de basalte seraient plus appropriées.
Oui, il est largement utilisé pour protéger les câbles, les tuyaux et les conduites de la chaleur des gaz d'échappement et du turbocompresseur.
Oui. Cependant, une exposition prolongée aux intempéries peut altérer l'aspect de la couche d'aluminium au fil du temps.
Le manchon offre une bonne flexibilité et peut être plié ou enroulé autour de composants de formes variées.
La plupart des fabricants proposent des diamètres, des longueurs et des types de fermeture personnalisés.
